G 227 Maringeologisk felt- og laboratoriekurs Marinseismisk instrumentering

Universitetet i Bergen (UiB) Institutt for geovitenskap,  Allé gt. 41, N-5007 Bergen, Norway Tel: (+47) 5558 3420 Fax: 5558 3660 Electronics workshop web: http://www2.ifjf.uib.no 13. mars 2003 (om)

Kurs beskrivelse: http://www.uib.no/mnfa/studie/studiehandbok/2000_2001/geologi2.htm#g227

Den marinseismiske instrumenteringen består av

• En-kanals mini-streamer med "sparker" kilde, med recording system
• Sub-bottom profiler, fremstilt av firmaet GeoAcoustics. Utstyret består av følgende deler:
  • GeoPulse Transmitter mod 5430A
  • GeoPulse Receiver 5210A
  • Skrog-montert transducer

Dual-source, dual-receiver system


    +-------------------------+
    | GPS Receivers           |
    | Heave-pitch-roll sensor |
    +--------+----------------+
             |
    +--------+--------+
    | Survey Computer |
    | Mfr: Eiva       |
    | Mod: NaviPac    |
    +--+--+-----------+
       |  |
       |  | Trigger signal
       |  |
       |  |   +-----------------------+
       |  +-->| Sync unit             |
       |      | Contact closure (C/C) |
       |      +--+--+--+--------------+
       |         |  |  |
       |         |  |  |   +-------------------------------------+       +--------------+
       |         |  |  +-->| Sparkarray Triggered Capacitor Bank |       | Sparkarray   |
       |         |  |      | Mfr: EG&G                           |------>| Mfr: EG&G    |
       |         |  |  +-->| Mod: 231                            |       | Mod: 267-A   |
       |         |  |  |   +-------------------------------------+       +--------------+
       |         |  |  |
       |         |  |  |   +-------------------------+
       |         |  |  |   | Sparkarray Power Supply |
       |         |  |  +---| Mfr: EG&G               |     " S p a r k e r "   s y s t e m
       |         |  |      | Mod: 232-A              |
       |         |  |      +-------------------------+
       |         |  |
       |         |  |
       |         |  |   +------------------+       +--------------------+   +----------------+   +-----------------+
       |         |  +-->| Recording system |<------| Filter & amplifier |   | Amplifier 40dB |   | Streamer, 1 ch. |
       |         \      | Mfr: In-house    |       | Mfr: Krohn-Hite    |<--| Mfr: In-house  |<--| Mfr: Teledyne   |
       +--------------->| Mod: LinAcq      |<--+   | Mod: 3700          |   |                |   | Mod: 28420      |
       Navdata   /      +------------------+   |   +--------------------+   +----------------+   +-----------------+
                 |                             |
                 |                             |
                 |                             |
                 |                             |   +-------------------+
                 |                             |   | Geopulse Receiver |
                 |                             +---| Mfr: GeoAcoustics |<---+
                 |                                 | Mod: 5210A        |    |
                 |                                 +-------------------+    |    +---------+
                 |                                                          +----| Xducer  |
                 |                                                               |  Hull-  |
                 |                                                          +--->| mounted |
                 |        +---------------+        +-------------------+    |    +---------+
                 | C/C    | Interface box |        | Geopulse Xmitter  |    |
                 +------->| Mfr: In-house |------->| Mfr: GeoAcoustics +----+
                          |               |        | Mod: 5430A        |
                          +---------------+        +-------------------+

                                                      S u b - b o t t o m   p r o f i l e r

On-line visning av data

• Et enkelt bash script for å plotte datafil hvert x. sekund ...

Data

• Link til datasets. Dataformat er i såkalt Seismic Unix (SU) format, som er modifisert SEG-Y. Se beskrivelse her.

Prosessering, nav. data

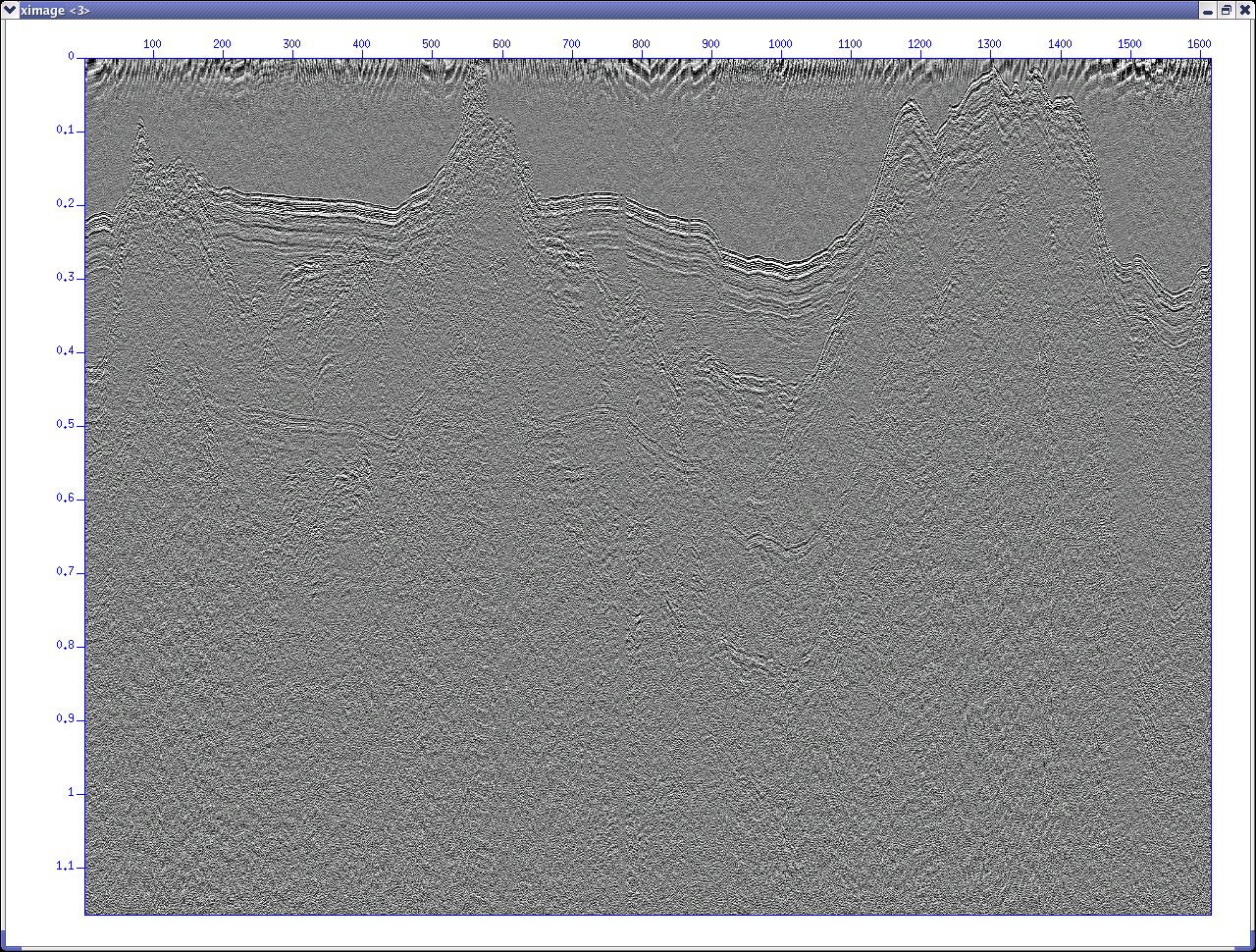

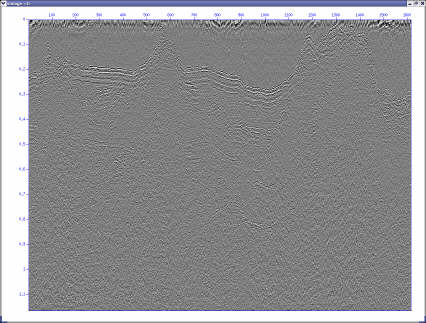

Group A2, data fra mini-streamer. Klikk på bildet for større versjon.

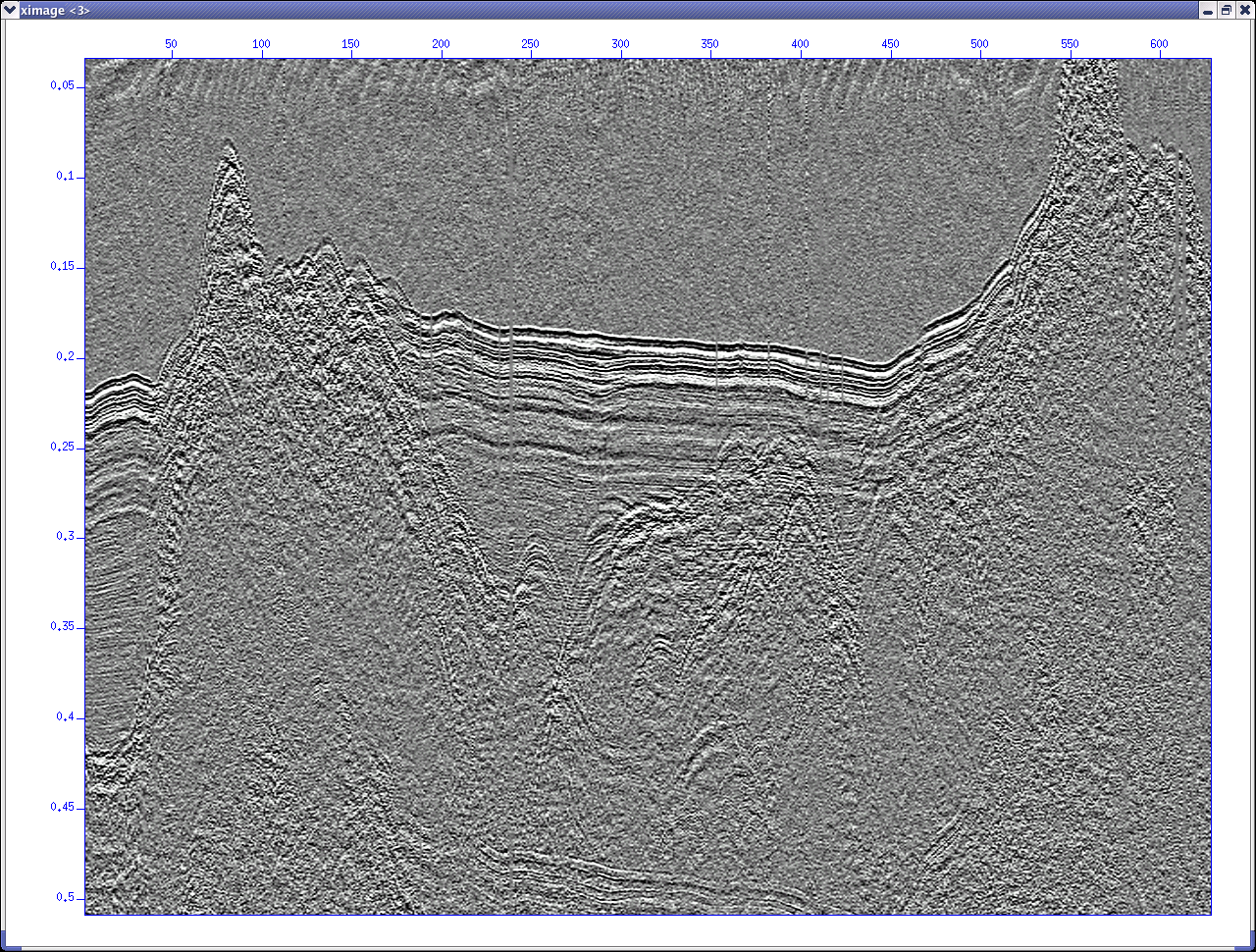

Group A2, data fra mini-streamer, detalj. Klikk på bildet for større versjon.

Plottene over er fremstilt ved hjelp av Seismic Unix (credits SU wizard Bent Ole Ruud). Her er kommandoene som ble benyttet (dette er en listing generert vha. Linux history kommando - nummeret til venstre må lukes vekk selvfølgelig). Husk at det er blandet data fra to ulike mottakere i SEG-Y filene (fra mini-streamer og fra GeoPulse Receiver). For å skille disse datasettene fra hverandre brukes suwind kommandoen. Det var en feil i programmet som samlet inn data - endel traseheader parametre i SEG-Y filen ble ikke brukt rett, se hvordan traseheaderne skal være her. Derfor må suwind gis spesielle parametre, se kommando historikk. Feilen er rettet slik at den ikke påvirker fremtidig innsamling.

Minner om at noe av det første man bør gjøre med et datasett er å undersøke traseheaderne ved hjelp av surange.

Nav data i SEG-Y filene er i form av UTM-koordinater. UTM sone = 31, datum = WGS84. Henviser til egen web side om prosessering av nav data.
