SPINOF
Feltrapport
Refleksjonsseismikk med snøkabel
og georadarprofilering
23-29.03.2000
Geoffrey
D. Corner
Innhold 1. Innnledning 2. Deltakere 3. Program og
arbeidsforhold 4. Metoder og utstyr 5. Resultater 6. Figurer 7. Datalogg for seismiske
linjer 8. Utskrift av georadarprofiler |
1. Innledning
1.1 Bakgrunn
Institutt for geologi
ved Universitetet i Tromsø (UiTø) utførte seismisk feltarbeid med snøkabel i
perioden 23-29 mars 2000 ved Braganzavågen (Sveasundet - Braganzavågen -
Kjellstrømdalen), Svalbard. Feltarbeidet ble gjort i samarbeid med UNIS/UiB og
ble benyttet som feltopplæring av UNIS-studenter på emnet AG-205.
Undersøkelsen ble

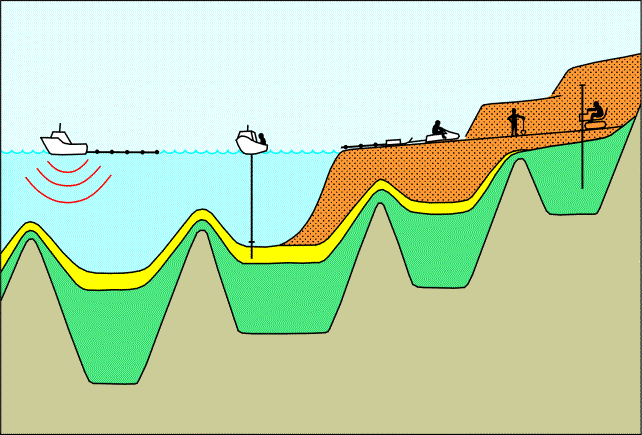

utført som en del av UiTø’s SPINOF-prosjekt. Den representerer en oppfølging av
marinseismiske undersøkelser utført av UiTø/SPINOF i Van Mijenfjord i 1998,
samt snøkabelundersøkelser utført av UNIS i samråd med UiTø i Adventdalen i
1999.
Tillatelse til
feltarbeidet ble gitt av Sysselmannen og av grunneier (Store Norske).
1.2 Utført arbeid
Seismiske data ble
samlet inn langs 4 linjer (linje 01-2000 til 04-2000), med en total lengde på
2750 m (554 skuddpunkt). Linje 1 til 3 er lokalisert omlag midt i dalen og
parallelt med dalens akselinje, mens linje 4 krysser dalen på tvers, i enden av

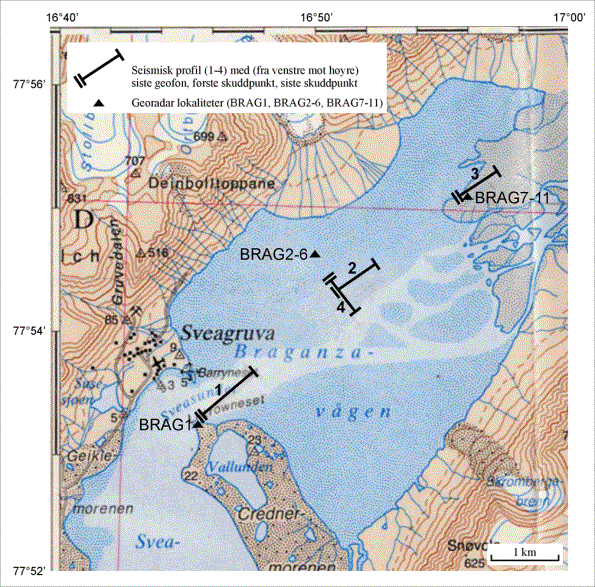

linje 3 (Fig. 1 og 2).
I tillegg ble 11
georadarprofiler (BRAG1 - BRAG11), men en total lengde på 570 m, samlet inn i
det samme området. En linje (BRAG1, 1 trace) er lokalisert nær begynnelsen av
seismisk linje 1, fem linjer (BRAG2 - BRAG6) er lokalisert øst for seismisk
linje 2, og fem linjer (BRAG7 - BRAG11) er lokalisert ved begynnelsen av

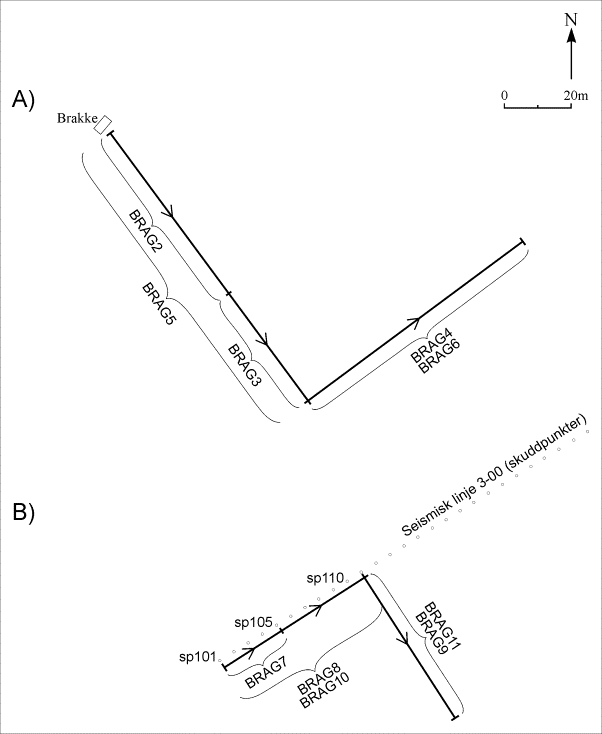

seismiske linje 3 (Fig. 1, 2 og 3).

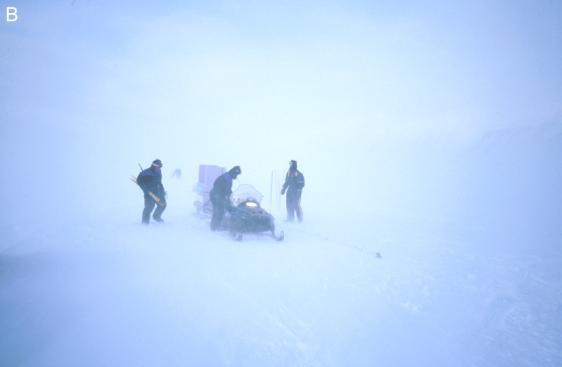

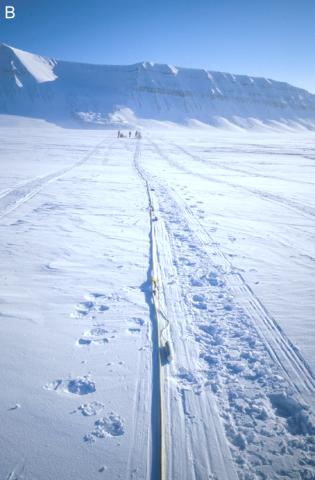

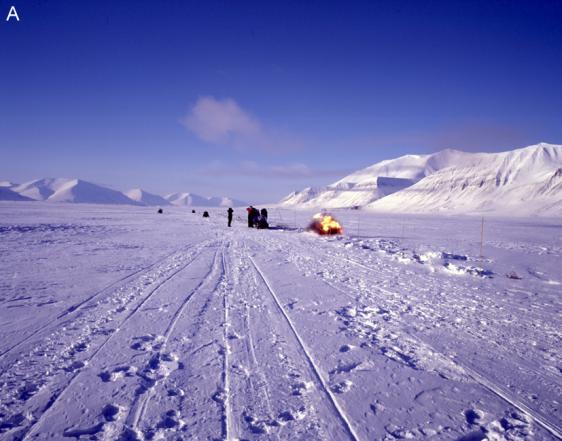

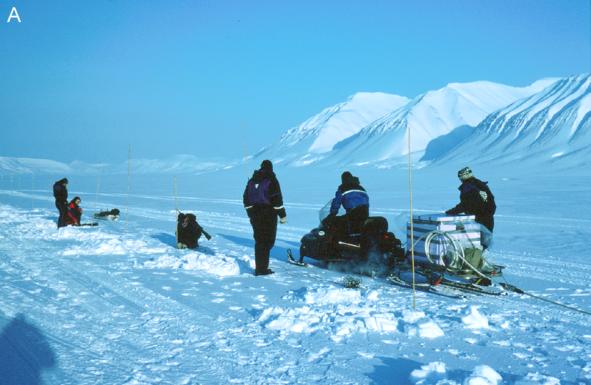

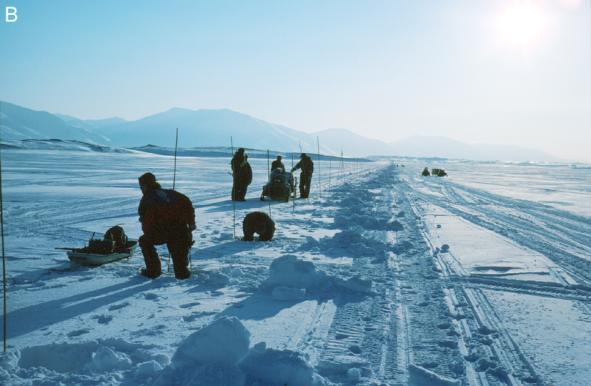

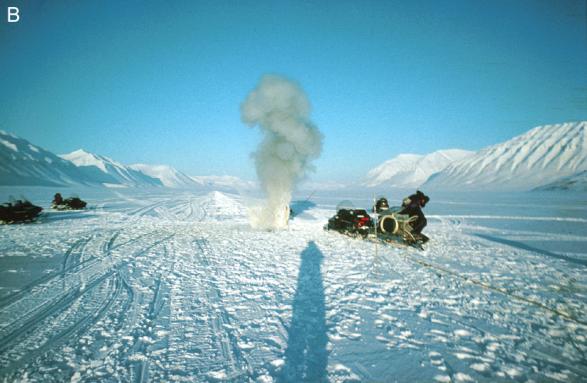

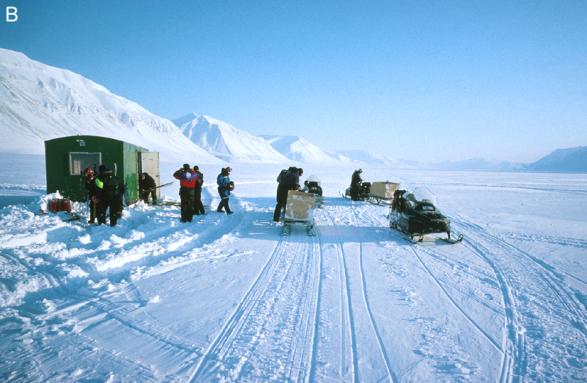

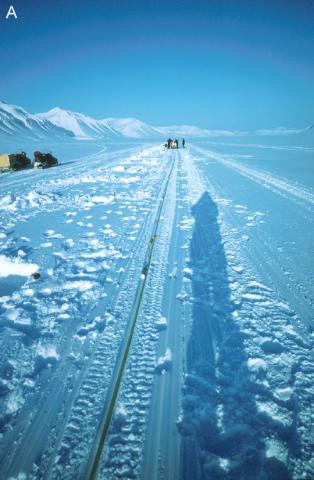

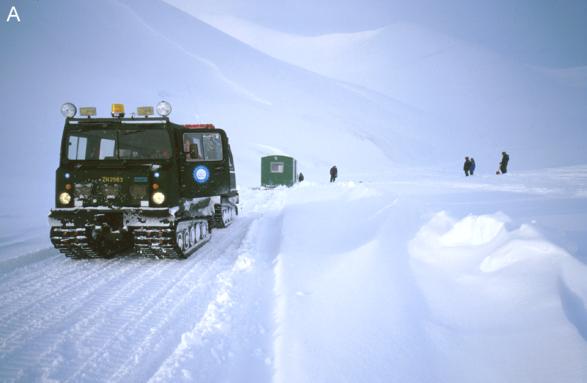

Figur 4 - 8 viser
bilder fra feltarbeidet.
1.3 Formål
Formålet med
undersøkelsene var:
1) Dokumentere
mektigheter, stratigrafi og lagningsgeometri til
fjorddalinnfyllings-avsetninger i området mellom Kjellstrømdalen og Van
Mijenfjord. Av spesiell geologisk interesse i dette området forventer vi å
finne:
• Glasimarine sedimenter fra deglasiasjonsfase i tidlig og midt Holocen
(tilsvarende sedimenter i Van Mijenfjord er undersøkt maringeologisk tidligere
av UiTø/UNIS).
• Markert randmorene (Crednermorenen) over munningen av Braganzavågen,
dannet under den Lille Istiden (tilvarende morene i Van Mijenfjord er undersøkt
maringeologisk av UNIS).
• Glasimarine sedimenter under og foran randmorenen, dannet under
breframstøttet som dannet Crednermorenen.
• Glasilakustrine sedimenter avsatt i bredemtsjø i Braganzavågen -
Kjellstrømdalen samtidig med breframstøtet som dannet Crednermorenen.
• Delta/estuarieprogradasjon i Kjellstrømdalen - Braganzavågen etter
breframstøtet og fram til idag.
2) Samle inn
geofysiske data som et ledd i videreutvikling av snøkabelmetoden som en ny
metode for innsamling av høyoppløselige seismiske data og for anvendelse i
sedimentologisk/stratigrafisk forskning. Av spesiell interesse i denne
sammenheng er:
• Forholdet mellom substrat/lydkilde og signalresponsen.
• Konfigurasjon/dybde til permafrostgrensen ved land-hav overgangen.
• Forskjell i seismisk respons mellom permafrost og ufrosne
sedimenter.
2. Deltakere
Følgende personer
deltok i feltarbeidet:
- 1.aman. Geoff
Corner, Institutt for geologi, UiTø (prosjektleder), (22-30.03).
- Avd. ing. Steinar
Iversen, Institutt for geologi, UiTø (utstyrsansvarlig), (22-30.03).
- Avd.ing. Helge
Johansen, IfJF, UiB (skytebas, utstyrsansvarlig), (21-30.03).
- Avd. ing. Alf
Nilsen, Institutt for geologi, UiO (seismografoperatør), (21-30.03).
- 5 studenter (gruppe
1) fra UNIS (assistenter), (23-25.03)
- 5 studenter (gruppe
2) fra UNIS (assistenter), (27-29.03)
Geoff Corner hadde
ansvar for det faglige opplegget, mens Helge Johnsen hadde ansvar for de
logistiske forberedelsene og opplegget på Svalbard, samt for koordinering av
studentdeltakelsen.
3. Program og arbeidsforhold
3.3 Program
Fre 17.03 Flyfrakt
(ekspress) av seismisk utstyr fra Bergen til Longyearbyen.
Man 20.03 Flyfrakt (ekspress) av seismisk og georadarutstutstyr fra
Tromsø til Longyearbyen.
Tir 21.03 Reise (HJ, AN)
til Longyearbyen med fly. Logistiske forberedelser.
Ons 22.03 Reise (GC, SI) til Longyearbyen med fly, kl. 11.40-13.15.
Henting av utstyr kl. 14.00-18.00.
Tor 23.03 Longyearbyen:
henting/pakking av utstyr (medbrakte instrumenter, sprengstoff/tennere,
bamboosstenger, bensin/parafin, snøscootere/sleder), kl. 08.00-12.00. Transport
av utstyr/brakke med bandvogn fra Longyearbyen til Svea, kl.12.00-17.30. Reise
med snøscooter fra Longyearbyen til Svea, kl.12.30-16.00. Utpakking/ordning med
batteriopplading ved verksted og lagring av sprengstoff ved Svea,
kl.17.30-19.00. Overnatting ved Svea (Polartun tel. 49 02 49 00).
Fre 24.03 Feltarbeid ved
Braganzavågen, kl. 08.30-19.00. Posisjonering av linje 1 til 3. Oppstaking av
linje 1 og måking av hull ved skuddpunktene. Seismisk profilering, linje 1, kl.
14.00-18.00.
Lør 25.03 Feltarbeid ved Braganzavågen, kl. 08.30-18.30. Seismisk
profilering, linje 1, kl. 10.00-16.30. Georadarprofiling ved linje
1/Littrowneset og ved brakka, kl. 12.00-15.00. Oppstaking av linje 2,
kl.16.30-18.00. Besøk i den nye gruven i Höganäsbreen/omvisning ved Stig
v/Store Norske (studenter + GC), kl. 18.00-20.00.
Søn 26.03 Feltarbeid ved Braganzavågen, kl. 09.00-18.30. Seismisk
profilering, linje 2, kl.10.30-16.30. Staket opp linje 3, kl.16.30-18.00.
Studentgruppe 1 reiste fra Svea til Longyearbyen, kl. 09.00-12.00.
Studentgruppe 2 reiste fra Longyearbyen til Svea, kl. 13.00-16.00.
Man 27.03 Feltarbeid ved Braganzavågen, kl. 08.15-16.00. Seismisk
profilering, linje 3, kl. 10.30-12.00. Venting på bedre vær, kl. 12.00-15.00.
Tir 28.03 Feltarbeid ved
Braganzavågen, kl. 08.15-18.30.Seismisk profilering, linje 3, kl. 09.45-14.00.
Oppstaking av linje 4, kl. 13.00-14.00. Seismisk profilering, linje 4, kl.
14.15-17.45. Georadarprofilering ved linje 3, kl. 14.00-17.30.
Ons 29.03 Pakking av utstyr ved Braganzavågen, kl. 09.00-12.00. Reise
med snøscooter fra Svea til Longyearbyen, ca. kl.13.00-15.15. Transport av
brakka fra Svea til Longyearbyen med bandvogn, ca. kl. 14.00-20.00.
Tor 30.03 Longyearbyen:
levering og pakking av utstyr, kl. 08.00-12.30. Reise fra Longyearbyen med fly
(kl. 14.05) til Tromsø (15.35) og Oslo/Bergen.
3.4 Vær og arbeidsforhold
Været i perioden var
for det meste kaldt (12 til 25 minusgrader) og vindstille med sol. Det blåste
fra øst (8-12 m/s, mye fokksnø) den 27.03, noe som ga mye støy på geofonene den
dagen. Det var svak bris og delvis overskyet på reisedagen 23.03, og svak bris
og sol på reisedagen 29.03.
Programmet ble utført
etter planen, og kun med avbrekk en dag (27.03) på grunn av dårlig vær. Totalt
fikk vi fire effektive profileringsdager ved Braganzavågen. I begynnelsen fikk
man instrumentproblemer (seismografen og georadar) på grunn av sterk kulde.
Dette løste man henholdsvis ved å forsegle seismografen med isopor og plast, og
å kjøre georadar kort tid etter tilrigging i varmestua.
4. Metoder og utstyr
4.1 Utstyr generelt
Utstyr sendt fra Bergen: - skytekasse, 2 seismografer (hvorav
1 backup instrument lånt fra NGU), skyteutstyr (4 kolli, 190 kg).
Utstyr sendt fra Tromsø: - snøkabel, Hilti borutstyr,
georadar, batterioppladere, verktøy (6 kolli, 230 kg).
Utstyr hentet på Svalbard: - brakke, sprengstoff/tennere, 2x100Ah
og 2x16Ah batterier, bamboosstenger, metallpinner (tusjpenn/rødsprit), bensin,
parafin, våpen/pyroteknisk, snøscooterdrakt, snøscooter/m sleder, pulk, spader,
radiosamband.
Brakka som ble brukt
under feltarbeidet består av en brakke på glideskinner (brakkeslede). Den er
utstyrt med parafinovn og fungerte både som varmestue under feltarbeidet, og
som transportcontainer for frakt av utstyr (totalt ca. 800 kg) til og fra
undersøkelsesområdet. Brakka ble slept til feltområdet med bandvogn (Leonhard
Nilsen & Sønner, Store Norske as, tel. 79 02 51 20) og plassert ved
Braganazavågen nordvest for linje 2 (N 77°54.53', E
16°49.9').
4.2 Posisjonsbestemmelse
De seismiske linjene
ble lagt ut i terrenget med utgangspunkt i en identifiserbar terrengposisjon i
begynnelsen (Littrowneset) og med fjellpartier som peilepunkter for
linjeretning og startposisjoner.
Startpunktet for
siktelinjen var trevarden på Littrowneset, med sikt mot Dalskuten 760 m (mot 47°NØ magnetisk=52°astronomisk).
Først skuddpunkt på linje 1 var 150 m fra dette punktet. Linje 2 ble lagt ut i
forsettelsen av linje 1, med startpunkt (første skuddpunkt) på en siktelinje
lagt mellom De inbolltoppene 699 m i NV og sydvestveggen på
Skrombergabreen-botn mot SØ. Siktelinjen for linje 2 mot NØ var Dalskuten på
SØ-siden av platået ved 500 m o.h. Linje 3 ble lagt ut i fortsettelsen av linje
2 med den samme siktelinjen mot NØ. Startpunktet (første skuddpunkt) på denne
linjen lå på en siktelinje mellom Kolhamaren 814m i NV og Isspallen 794m i SØ.
Linje 4 ble lagt ut i SV-enden av linje 2 langs siktelinjen mot sydvestveggen
av Skrombergbreen-botnen. Startposisjon (først skuddpunkt) ble målt med
målbånd, 100 m NV for enden av linje 2.
Avstanden langs alle
linjer ble oppmålt vha. en 50 meters målbånd. Skuddpunktposisjoner ble avmerket
hver 5 m med bamboosstenger. I tillegg ble hvert 5. skuddpunkt avmerkert med
metallpinner påskrevet skuddpunktnummer (merkes med tusjpenn, renses med
rødsprit).
For de fleste linjene
ble posisjonen på første og siste skuddpunkt registrert med et Garmin 12 XL GPS
instrument (uten differensiell mottak) innstilt på «European 50" datum og med
avlesning i lendge/breddegrad med desimalminutter. GPS-målingene stemte overens
med posisjoner plottet på 1:100 000 kartet vha. siktelinjer. En serie med doble
GPS-registreringer (til forskjellige tider med ulike instrumenter/operatør) ble
foretatt for enkelte punkter og viste avvik innen 10-50 m (tabell 1):
Tabell 1. Avvik i meter mellom to GPS avlesninger på
samme sted til forskjellige tid.
Målested |
Antall målinger |
Avvik N (m) |
Avvik Ø (m) |
1 * |
2 |
47* |
33* |
2 |
2 |
13 |
28 |
3 |
2 |
3 |
9 |
* målestedet (utenfor brakka) trolig ikke helt likt
for de to avlesninger
Linjene som er plottet
på kartet (Fig. 1 og 2) viser første og siste skuddpunktposisjon, samt
posisjonen på siste geofon ved start av linjen (=115 m + næroffset-avstand).
Enkelte posisjoner (f.eks. siste geofon) ble ikke målt i felt og er bestemt ut
fra kjent linjelengde kombinerte med nærmeste bestemt skuddpunkt og
kartavlesning.
4.3 Snødybde og substrat
Overflaten langs alle
linjer var dekket med snø av variabel mektighet (50 - 130 cm). Dette dannet et
godt underlag for geofonkabelen. Snøen besto for det meste av finkornig
fokksnø. Følgende stratifisering ble registrert for linje 2 og 3
1-5 cm - løs fokksnø (øverst)
10-20 cm moderat hardt fokksnø
10-15 cm løs litt kornet snø
20-30 cm hardt fokksnø
15-55 cm løs litt kornet snø (nederst).
Substratet under snøen
ved linje 1, 2 og 4 bestod av tykk is (ca. 60-80 cm) over vann eller
fuktig/frosset sediment. Ved linje 3 bestod substratet under snøen av frosset
sediment (sand/silt/leire)(linje 3). Nærmere detaljer er gitt i dataloggene
(avsnitt 7).
4.4 Seismisk registrering
Registrering ble
utført med UiTø’s 120 m lang 24-geofon snøkabel (115 m mellom geofon 1 og 24, 5
meters geofonavstand). Kabelens geofoner er av type Sensor SG-1 med en
høyfrekvensgrense på 500 Hz. Dataene ble registrert med UiB’s 24 kanals digital
seismograf (Geometrix, EG &G, StrataView R24) i SEG2 format. Kabelen ble
slept bak en snøscooter med slede, som ble flyttet fram etter hvert skudd. Et
skuddinterval på 5 m ble brukt. Dette gir 12-folds datadekning. Næroffset var
10, 15 eller 20 m avhengig av energikilden (generelt sett 10 m for fenghetter
og 20 m for dynamitt; se avsnitt 5.5 og datalogg, avsnitt 7). Skuddpunktene lå
ca. 3 m til side for geofonkabellinjen.
På linje 1 og 2, og
for de første 10 skuddpunktene på linje 3, ble det brukt en samplinginterval på
0,5 ms (som gir 1024 ms registreringstid) og high-cut filtersetting på 1000 Hz.
Resten av linje 3 og hele linje 4 ble innsamlet med en samplingsrate på 0,2 ms
(som gir 409 ms registreringstid) og uten high-cut filter. Skuddinformasjon ble
ført inn på et eget loggskjema under skytingen og datafilene ble lagret på
diskette (7 filer pr. diskette). Filene ble overført til harddisken på en
bærbar PC som «backup» etter hver dags innsamling. Datalogg for de fire linjene
er gitt i avsnitt 7, tabell 5 - 8.
4.5 Seismisk lydkilde
Fenghetter (seismiske
tennere, 1 g sprengstoff) eller detonerende lunte (2,5 m lengde, 100 g
sprengstoff) ble brukt som lydkilde, avhengig av type substrat og tiden man
hadde til rådighet. Fenghetter ble brukt der underlaget under snøen bestod av
tykk is (linje 1 og 2). Detonerende lunte ble brukt der snøen lå direkte på
sediment (linje 3) eller der vi ønsket å spare tid (linje 4).
Der fenghetter ble brukt som lydkilde, ble
de ført ned gjennom et hull boret i isen med en 1 m lang, 12 mm diameter bor.
For å bore hull i isen måtte man først grave en større grop i snøen. Dette tar
lengre tid enn når lunte plasseres direkte oppå snøen men medførte ikke noen
vesentlig forsinkelse for oss siden vi hadde flere assistenter. Der isen lå
direkte over vann (mesteparten av linje 1) hadde fenghetta kontakt med vann
under isen. Der isen lå direkte på sediment (deler av linje 1, mesteparten av
linje 2) ble fenghetta plassert løst i kontakt med (eventuelt frosset til)
fuktig eller frosset sediment nederst i hullet. Enkelt skudd som ble plassert
for grunt ga et noe svakt skudd (merket «blow-out» på loggene).
Detonerende lunte ble plassert oppå snøen, unntatt ved
begynnelsen av linje 1 og 3 der lunte ble plassert på ulike dyp i grop i snøen.
En sammenligning av
fenghetter og detonerende lunte i ulike stillinger ble gjort ved begynnelsen av
linje 1 (på snø og issubstrat med fenghetter, 100g og 200g lunte) og linje 3
(på snø og frosset sediment substrat med fenghette og 100g lunte). Ved linje 3
var det så mye vindstøy i begynnelsen at fenghetter ikke ga noe synlig
resultat. Ved forsettelsen av linje 3 under gunstige forhold dagen etter, ble
ingen sammenligning gjort.
Ved begynnelsen av
linje 1, 2 og 3 ble det forsøkt med både fenghetter og detonerende lunte for å
undersøke signalstyrken. Disse forsøkene viste at fenghetter ga en god respons
på linje 1 og 2. Forsøket ved begynnelsen av linje 3 ble gjort under meget
ugunstige forhold med mye vindstøy. Her var signalen ved bruk av fenghetter
usynlig i forhold til støynivået. Man fikk dermed ikke testet signalresponsen
på fenghetter på denne type substrat under gunstige forhold.
4.6 Tidsforbruk ved seismisk profilering
For en effektiv
profilering trenger man minst 3 personer (skuddlader, skytebas,
operatør/loggfører/scooterfører) og ideelt minst 4 personer (skuddlader,
skytebas, operatør, scooterfører/loggfører). Dersom fenghetter brukes som
lydkilde trenger man i tillegg ideelt minst 1-2 personer for å bore hull i
isen/grave grop is snøen. På vårt feltarbeid deltok mellom 4 og 9 personer på
de ulike dagene.
En sammenligning av
tidsforbruket ved profilering med henholdvis fenghetter (inkl. snømåking og
boring av hull) og detonerende lunte (plassering direkte på snøen) viser at
sistnevnte metoden var raskere men ikke vesentlig raskere med mannskapet vi
hadde til rådighet (tabell 2). Med unntak av en dag med uvær, oppnådde vi i
løpet av de fire effektive profileringsdager, en gjennomsnittlig
profileringshastighet på 685 m per dag. På den siste dagen profilerte vi 1150 m
i løpet av 8 timer.
Tabell 2. Tidsforbruk ved seismisk profilering med
henholdsvis fenghetter og lunte.
Linje |
Antall personer |
Lydkilder |
Tidsforbruk pr. skudd (gjennonsnitt) |
Profileringslengdepr. time |
||
1* |
6-9 |
fenghetter i is under snø |
2,25 min. |
2,46 min. |
138 m |
124 m |
2* |
4 |
fenghetter i is under snø |
2,8 min. |
107 m |
||
3*# |
7-9 |
lunte oppå snøen |
2,94 min. |
2,09 min. |
122 m |
154 m |
4** |
7 |
lunte oppå snøen |
1,63 min. |
183 m |
* brutto tidsforbruk, inkludert
pause for lunsj
# de 10 første skuddene på
uværsdagen 27.03 er ikke inkludert
** netto tidsforbruk, uten
opphold etter lunsj
4.6 Georadar profilering
Georadarprofilering
ble utført med en Sensors & Software PulseEkko IV instrument, 1000v sender,
1 m antenneseparasjon, og vekselvis 50 og 100 MHz antenner med henholdsvis 0,5
og 0,25 m flyttavstand (unntatt på én linje der en flyttavstand på 1 m ble
brukt).
5. Resultater
5.1 Seismiske linjer
Tabell 3 gir en
oversikt over de seismiske linjene. Detaljene er gitt i dataloggene (avsnitt
7).
Tabell 3. Oversikt over de
sesimiske linjene: posisjon, retning og lengde
Linje |
Lokalitet |
Retn |
Siste geofon til 1. sk.pkt avstand |
Første skuddpunkt |
Siste skuddpunkt |
Sk.pkt |
Lengde |
1 |
Sveasundet-Braganzavågen |
NØ |
125 m |
N77°53.295' Ø16°45.625' |
N77°53.625' Ø16°47.594' |
101-301 |
1000 m |
2 |
Braganzavågen |
NØ |
125 m |
N77°54.242' Ø16°51.054' |
N77°54.431' Ø16°52.307' |
101-221 |
600 m |
3-00 |
Kjellstrømdalen |
NØ |
135 m |
N77°54.998' Ø16°55.784' |
N77°55.2'* Ø16°57' |
101-212 |
555 m |
4-00 |
Braganzavågen |
SØ |
135 m |
N77°54.3'* Ø16°50.6' |
N77°54.1'* Ø16°51.5' |
101-220 |
595 m |
* avlest fra kartet
(alle andre posisjoner ble bestemt ved GPS-måling)
5.2 Georadar linjer
Totalt 11
georadarprofiler ble samlet inn (Tabell 4). Deres posisjon og orientering er
plottet på henholdsvis figur 1 og 3. Datautskriftene er vist i avsnitt 8.
På grunn av sterk
kulde (minus 22 til minus 25°C) sviktet batteriene
etter kort tid. I tillegg var dataskjermen til tider (nesten) umulig å lese
pga. sterk kulde og sollys.
Tabell 4. Oversikt over
georadarprofiler: opptaksparametrer, posisjon og lengde.
Linje |
Frekv (MHz) |
Step (m) |
Lokalitet |
Retn |
Startposisjon (N,Ø) |
Start-posisjon |
Slutt-pos. (sk.pkt.) |
Nom. lengde (m) |
BRAG1 |
50 |
0 * |
Sveasundet |
NØ |
N77°53.256' Ø16°45.222' |
trig pkt. |
0 * |
0 |
BRAG2 |
50 |
1 |
Braganzavågen |
NØ |
N77°54.53'** Ø16°49.9' |
brakke |
|
65 |
BRAG3 |
50 |
0,5 |
« |
NØ |
|
|
|
40 |
Tabell 4 forts.
BRAG4 |
50 |
0,5 |
« |
SØ |
|
|
|
87 |
BRAG5 |
100 |
0,5 |
« |
|
N77°54.53'** Ø16°49.9' |
brakke |
|
95 |
BRAG6 |
100 |
0,5 |
« |
|
|
|
|
73 |
BRAG7 |
100 |
0,5 |
Kjellstrømdalen |
NØ |
N77°54.998' Ø16°55.784' |
sp 101 |
sp105 |
20 |
BRAG8 |
100 |
0,25 |
« » |
NØ |
N77°54.998' Ø16°55.784' |
sp 101 |
sp.110 |
50,25 |
BRAG9 |
100 |
0,25 |
« » |
SØ |
|
sp 110 |
|
50 |
BRAG10 |
50 |
0,5 |
« » |
NØ |
N77°54.998' Ø16°55.784' |
sp 101 |
sp 110 |
45 |
BRAG11 |
50 |
0,5 |
« » |
SØ |
|
sp 110 |
|
45 |
* instrumentet sviktet etter
første skudd (kun 1 trace)
** gjennomsnitt av to målinger
Linje BRAG1 ble tatt
ved trevarden ved Littrowneset. Profilen består kun av en trace fordi
instrumentet sviktet etter første skudd.

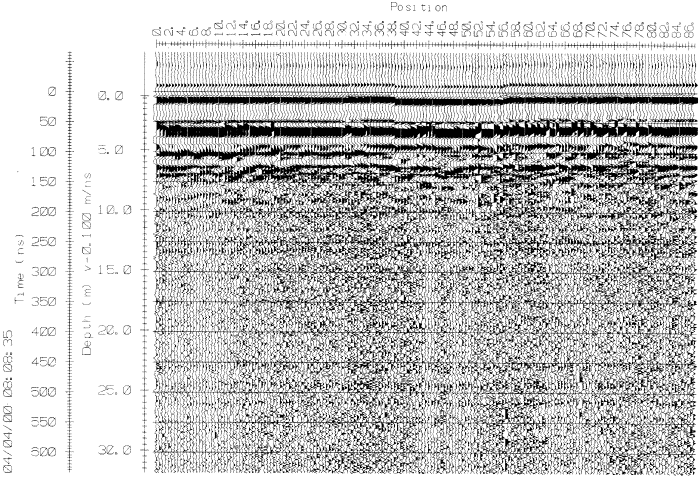

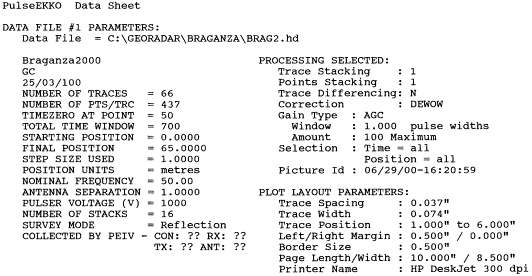

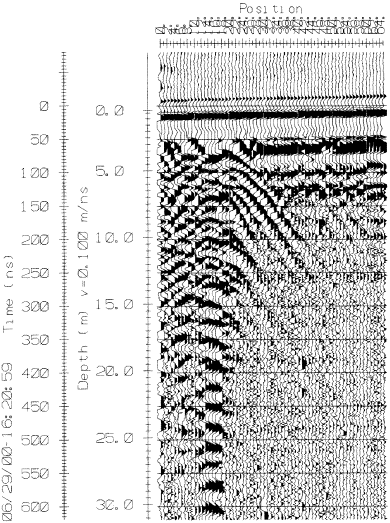

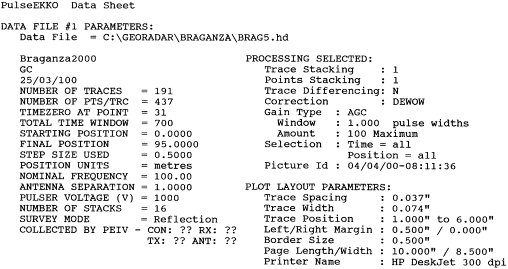

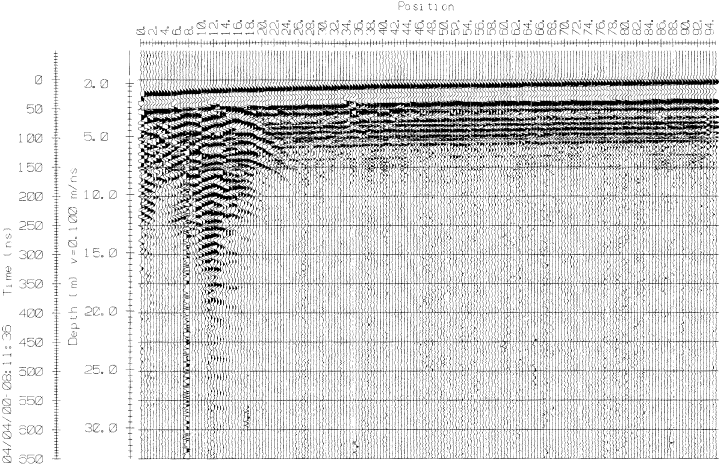

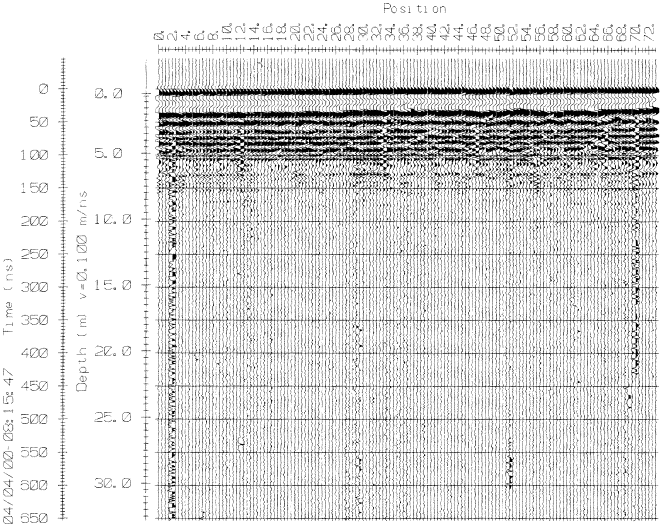

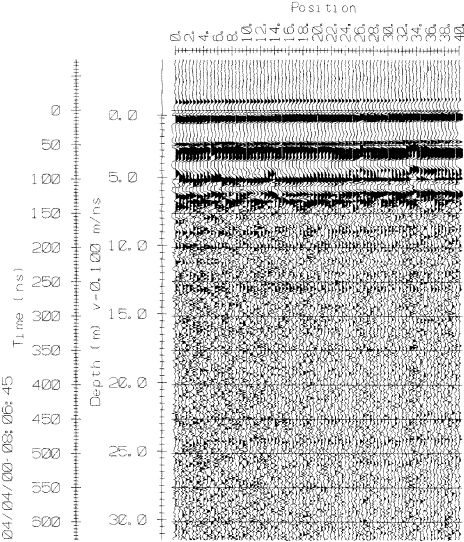

Linje BRAG2 - BRAG 6
ble profilert i nærheten av varmestua for å sikre resultater. De viser
antydning til svake refleksjoner og mye støy. Dette har trolig sammenheng med
lokaliseringen på en tidevannsflate, med finkornige sedimenter og (?frosset)
brakkvann (jfr. en tilsvarende profil tatt lengre mot NV om sommeren i 1998).

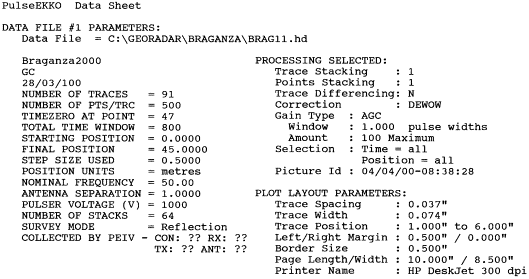

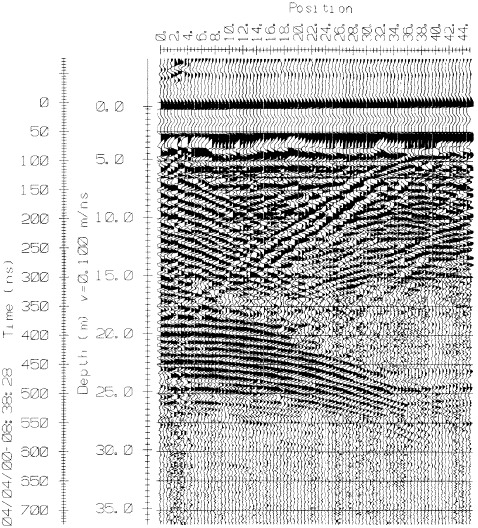

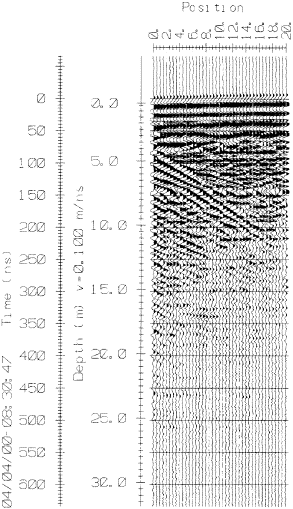

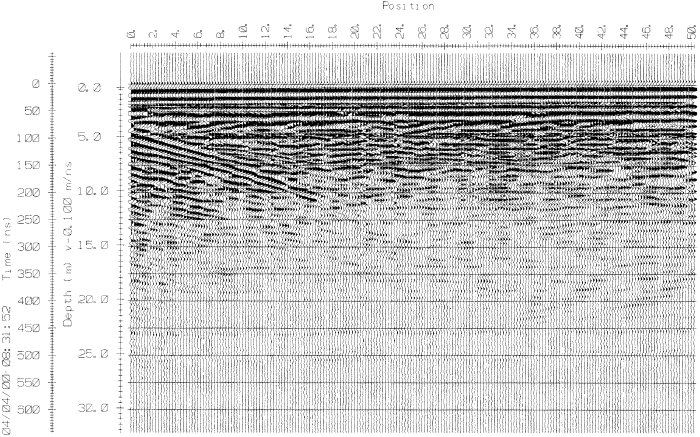

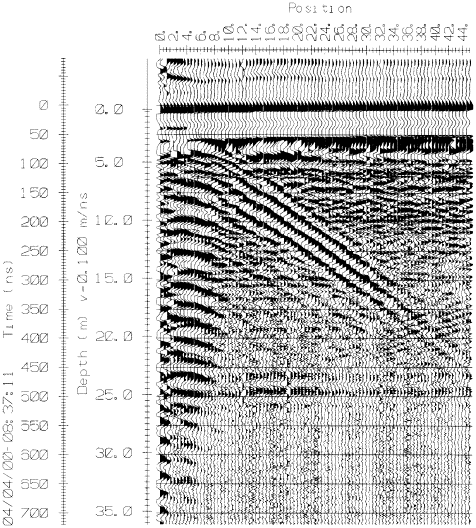

Linje BRAG7 - BRAG11
er lokalisert langs benynnelsen av seismisk linje 3-00. De ble kjørt i to
omganger fordi instrumentet sviktet (svart skjerm) midtveis gjennom
profileringen pga. av kulden. Profileringsstedet er, ifølge kartet, lokalisert
på fluviale banker like over strandkanten (dvs. ovenfor brakkvannssonen).
Profilene viser klare refleksjoner ned til ca. 500 ns med 50 MHz antenne. Dette
tilsvarer 25 m dersom man bruker en løsmassehastighet på 0.1 m/ns, og 40 m
dersom man bruker en hastighet på 0.16 m/ns for is.

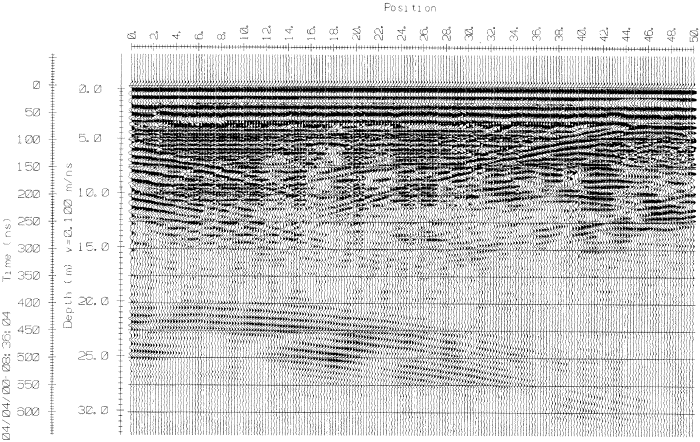

BRAG8 - BRAG11 viser
en 5 meters uoverensstemmelse mellom den nominelle total profillengden
registrert med instrumentet, og profillengden slik den ble tilmålt i felt.
BRAG8 skal være 45 m lang fordi den ble profilert mellom skuddpunkt 101 og 110.
Videre skal linjene profilert med henholdsvis 100 MHz og 50 MHz antenner (BRAG8
og BRAG10, BRAG9 og BRAG11) være
identiske fordi man fulgte de samme sporene i snøen. Med mindre man har gjort
en tabbe i felten som man ikke er klar over, ser det ut som om det har oppstått
en systematisk feil mellom de to linjeseriene (50 og 100 MHz). Dette kan
skyldes at merkene på 100/50 MHz antenne er litt feilaktig plassert. En nærmere
sammenligning av profilene vil kunne oppklare dette spørsmålet.
Fig. 1. Utsnitt av 1:100 000 kartet «C10
Braganzavågen» med de seismiske linjene 1 til 4 (01-2000 til 04-2000), samt
georadarlokalitetene, avmerket.
Fig. 3. Kartskisse som viser lokaliseringen av
georadarprofilene BRAG2 - BRAG11 ved brakka (A) og ved begynnelsen av seismisk
linje 3 (B).
Fig. 4.
(A) Frakt av brakka (varmestue) og utstyr gjennom Gangskarskardet, 23. mars. (B) Varmestua plassert nordvest for linje 2 ved
Braganzavågen; utsikt mot
nordøst, 24. mars.
Fig. 5. (A)
Braganzavågen mot Kjellstrømdalen sett mot nordøst fra Littrowneset og
Crednermorenen ved start av linje 1, 24. mars.
(B) Prøveskudd med detonerende lunte (100 g i 60 cm dyp hull) ved
begynnelsen
av linje 1, 24. mars. Næroffset
10 m. Uskarpt bilde skyldes ustø fotograf.
Fig. 6.
Geofonkabelen langs linje 1 (A) og linje 4 (B) sett mot henholdsvis
nordøst (25.mars)
og sydøst (28. mars).
Fig. 7. Profilering ved linje 1 (25. mars) med
utsikt mot nord (A) og sydvest (B).
Skytelaget består av boreassistent (foran), ladeassistent (ved neste
hull) og
skytebas, operatør, og
scooterfører (bak).
Fig. 8. (A) Skudd med detonerende lunte (100 g) lagt
oppe på snøen, linje 3,
28. mars. Næroffset 20 m.
(B) Profilering i uvær ved begynnelsen av linje 3, 27. mars.
7.
Datalogg for seismiske linjer 01-2000 til 04-2000
Seismisk
linje 1 (01-2000), Sveasundet - Braganzavågen
Dato: 24-25.03.00
Vær: Pent
vær, vindstille, -15°C til -22°C.
Lokalisering: Aksial
profil gjennom Sveasundet til Braganzavågen, NØ for Crednermorenen ved
Littrowneset.
Siste geofon v/start: på morenerygg 25 m NØ for trevarde ved Littrowneset, 45 m SV
for og 0,5-1 m over strandkanten.
Første sp (101): 150 m NØ for trevarde ved Littrowneset, 80 m NØ for
strandkanten, N77°53.295' Ø 16°45.625'.
Siste sp (301): N77°53.625' Ø16°47.594'.
Retning: Mot
Dalsnuten 760m, NØ 47°(magnetisk), 52° (astronomisk).
Nær-offset: 10m
Skudd interval: 5
m
Avst.1.sp - siste geof: 115 + 10 = 125 m.
Lydkilde: Fenghetter
ført gjennom hull boret i 70 cm tykk; i kontakt med vann eller sediment under
isen. I tillegg ble det ført test med detonerende lunte ved begynnelsen av
linjen.
Substrat (geofoner): 60 cm tykk snødekke (fokksnø) over is.
Substrat (skudd): Skuddpunkt 101-ca.149: i vann under ca. 70 cm tykk is. Flo
sjø antas å være årsaken til at vann strømmet opp gjennom hullene som var boret
i isen. Skuddpunkt 150-162: fortsatt islagt kanal; i vann under ca. 70 cm tykk
is. Skuddpunkt 162-ca.258: i fuktig leire under 90 cm tykk is. Skuddpunkt
ca.259-301: hovedsakelig i vann under 90 cm tykk is.
Tabell 5.
Datalogg for seismisk linje 01-2000, Sveasundet - Braganzavågen
Dato |
Disk |
Filnr. |
Kl. |
Skuddpkt |
Spreng -stoff (g) |
Nær offset (m) |
Kommentar |
24.03 |
1 |
(006) |
14.07 |
- |
|
|
fil 001-006 er testfiler |
|
|
007 |
15.59 |
101 |
1 |
10 |
Start linje 1-00. Skudd i vann under 70 cm is |
|
|
008 |
16.05 |
101 |
200 |
10 |
skudd på isoverflaten ( 60 cm under snøoverflaten) |
|
|
009 |
16.10 |
101 |
100 |
10 |
« » |
|
|
010 |
16.13 |
101 |
100 |
10 |
skudd på snøoverfl.,ca.5m til side.GCstøy g3 GCstøy . |
|
|
- |
- |
102 |
- |
- |
intet skudd fordi kabelen ble flyttet for langt |
|
|
011 |
16.18 |
103 |
1 |
10 |
|
|
|
012 |
16.21 |
104 |
1 |
10 |
|
|
2 |
013 |
16.23 |
105 |
1 |
10 |
|
|
|
014 |
16.25 |
106 |
1 |
10 |
|
|
|
015 |
16.27 |
107 |
1 |
10 |
|
|
|
016 |
16.30 |
108 |
1 |
10 |
|
|
|
017 |
16.33 |
109 |
1 |
10 |
|
|
|
018 |
16.35 |
110 |
1 |
10 |
|
Tabell 5 forts.
|
|
019 |
16.38 |
111 |
1 |
10 |
|
|
3 |
020 |
16.43 |
112 |
1 |
10 |
|
|
|
021 |
16.49 |
113 |
1 |
10 |
|
|
|
022 |
16.51 |
114 |
1 |
10 |
|
|
|
023 |
16.54 |
115 |
1 |
10 |
|
|
|
024 |
16.55 |
116 |
1 |
10 |
|
|
|
025 |
16.57 |
117 |
1 |
10 |
|
|
|
026 |
17.00 |
118 |
1 |
10 |
|
|
4 |
027 |
17.02 |
119 |
1 |
10 |
|
|
|
028 |
|
120 |
1 |
10 |
|
|
|
029 |
|
121 |
1 |
10 |
|
|
|
030 |
|
122 |
1 |
10 |
|
|
|
031 |
|
123 |
1 |
10 |
|
|
|
032 |
|
124 |
1 |
10 |
|
|
|
033 |
17.12 |
125 |
1 |
10 |
|
|
5 |
034 |
17.14 |
126 |
1 |
10 |
|
|
|
035 |
|
127 |
1 |
10 |
|
|
|
036 |
|
128 |
1 |
10 |
|
|
|
037 |
|
129 |
1 |
10 |
|
|
|
038 |
|
130 |
1 |
10 |
|
|
|
039 |
|
131 |
1 |
10 |
|
|
|
040 |
17.22 |
132 |
1 |
10 |
|
|
6 |
041 |
17.26 |
133 |
1 |
10 |
|
|
|
042 |
|
134 |
1 |
10 |
|
|
|
043 |
|
135 |
1 |
10 |
|
|
|
044 |
|
136 |
1 |
10 |
|
|
|
045 |
|
137 |
1 |
10 |
|
|
|
046 |
|
138 |
1 |
10 |
|
|
|
047 |
17.34 |
139 |
1 |
10 |
|
|
7 |
048 |
17.361 |
140 |
1 |
10 |
|
|
|
049 |
|
141 |
1 |
10 |
|
|
|
050 |
|
142 |
1 |
10 |
|
|
|
051 |
|
143 |
1 |
10 |
|
|
|
052 |
|
144 |
1 |
10 |
|
|
|
053 |
|
145 |
1 |
10 |
|
|
|
054 |
17.48 |
146 |
1 |
10 |
|
|
8 |
055 |
17.52 |
147 |
1 |
10 |
|
|
|
056 |
|
148 |
1 |
10 |
|
|
|
057 |
17.57 |
149 |
1 |
10 |
slutt for dagen (instrumentet ble for kaldt) |
25.03 |
9 43 |
058 |
10.36 |
150 |
1 |
10 |
|
|
|
059 |
|
151 |
1 |
10 |
|
Tabell 5 forts.
|
|
060 |
|
152 |
1 |
10 |
|
|
|
061 |
|
153 |
1 |
10 |
|
|
|
062 |
|
154 |
1 |
10 |
|
|
|
063 |
|
155 |
1 |
10 |
|
|
|
064 |
10.43 |
156 |
1 |
10 |
|
|
10 |
065 |
10.46 |
157 |
1 |
10 |
|
|
|
066 |
|
158 |
1 |
10 |
|
|
|
067 |
|
159 |
1 |
10 |
|
|
|
068 |
|
160 |
1 |
10 |
|
|
|
069 |
|
161 |
1 |
10 |
|
|
|
070 |
|
162 |
1 |
10 |
«blow-out» (fisete skudd), kanalkant |
|
|
071 |
10.54 |
163 |
1 |
10 |
stigning opp fra kanal |
|
11 |
072 |
10.56 |
164 |
1 |
10 |
« » |
|
|
073 |
|
165 |
1 |
10 |
« » |
|
|
074 |
|
166 |
1 |
10 |
flate ca. 0.5 m høyere enn kanalen. |
|
|
075 |
|
167 |
1 |
10 |
|
|
|
076 |
|
168 |
1 |
10 |
|
|
|
077 |
|
169 |
1 |
10 |
|
|
|
078 |
13.06 |
170 |
1 |
10 |
|
|
12 |
079 |
13.09 |
171 |
1 |
10 |
|
|
|
080 |
|
172 |
1 |
10 |
|
|
|
081 |
|
173 |
1 |
10 |
|
|
|
082 |
|
174 |
1 |
10 |
|
|
|
083 |
|
175 |
1 |
10 |
|
|
|
084 |
|
176 |
1 |
10 |
|
|
|
085 |
13.17 |
177 |
1 |
10 |
|
|
13 |
086 |
13.19 |
178 |
1 |
10 |
|
|
|
087 000000 |
|
179 |
1 |
10 |
|
|
|
088 |
|
180 |
1 |
10 |
|
|
|
089 |
|
181 |
1 |
10 |
|
|
|
090 |
|
182 |
1 |
10 |
|
|
|
091 |
|
183 |
1 |
10 |
|
|
|
092 |
13.26 |
184 |
1 |
10 |
|
|
14 |
093 |
13.28 |
185 |
1 |
10 |
«blow-out» (fisete skudd) |
|
|
094 |
|
186 |
1 |
10 |
|
|
|
095 |
|
187 |
1 |
10 |
|
|
|
096 |
|
188 |
1 |
10 |
|
|
|
097 |
|
189 |
1 |
10 |
|
|
|
098 |
|
190 |
1 |
10 |
|
|
|
099 |
13.35 |
191 |
1 |
10 |
|
|
15 |
100 |
13.38 |
192 |
1 |
10 |
|
Tabell 5 forts.
|
|
101 |
|
193 |
1 |
10 |
|
|
|
102 |
|
194 |
1 |
10 |
«blow-out» (skyldes tenner 30 cm dypt) |
|
|
103 |
|
195 |
1 |
10 |
|
|
|
104 |
|
196 |
1 |
10 |
|
|
|
105 |
|
197 |
1 |
10 |
|
|
|
106 |
13.45 |
198 |
1 |
10 |
|
|
16 |
107 |
13.48 |
199 |
1 |
10 |
|
|
|
108 |
|
200 |
1 |
10 |
|
|
|
109 |
|
201 |
1 |
10 |
|
|
|
110 |
|
202 |
1 |
10 |
|
|
|
111 |
|
203 |
1 |
10 |
|
|
|
112 |
|
204 |
1 |
10 |
|
|
|
113 |
13.54 |
205 |
1 |
10 |
|
|
17 |
114 |
13.57 |
206 |
1 |
10 |
|
|
|
115 |
|
207 |
1 |
10 |
|
|
|
116 |
|
208 |
1 |
10 |
|
|
|
117 |
|
209 |
1 |
10 |
|
|
|
118 |
|
210 |
1 |
10 |
|
|
|
119 |
|
211 |
1 |
10 |
|
|
|
120 |
14.03 |
212 |
1 |
10 |
|
|
18 |
121 |
14.05 |
213 |
1 |
10 |
|
|
|
122 |
|
214 |
1 |
10 |
|
|
|
123 |
|
215 |
1 |
10 |
|
|
|
124 |
|
216 |
1 |
10 |
|
|
|
125 |
|
217 |
1 |
10 |
|
|
|
126 |
|
218 |
1 |
10 |
|
|
|
127 |
14.12 |
219 |
1 |
10 |
|
|
19 |
128 |
14.15 |
220 |
1 |
10 |
|
|
|
129 |
|
221 |
1 |
10 |
|
|
|
130 |
|
222 |
1 |
10 |
|
|
|
131 |
|
223 |
1 |
10 |
|
|
|
132 |
|
224 |
1 |
10 |
|
|
|
133 |
|
225 |
1 |
10 |
|
|
|
134 |
14.22 |
226 |
1 |
10 |
«blow-out» |
|
20 |
135 |
14.25 |
227 |
1 |
10 |
|
|
|
136 |
|
228 |
1 |
10 |
|
|
|
137 |
|
229 |
1 |
10 |
«blow-out» |
|
|
138 |
|
230 |
1 |
10 |
|
|
|
139 |
|
231 |
1 |
10 |
|
|
|
140 |
|
232 |
1 |
10 |
|
|
|
141 |
14.32 |
233 |
1 |
10 |
|
Tabell 5 forts.
|
21 |
142 |
14.37 |
234 |
1 |
10 |
|
|
|
143 |
|
235 |
1 |
10 |
|
|
|
144 |
|
236 |
1 |
10 |
|
|
|
145 |
|
237 |
1 |
10 |
|
|
|
146 |
|
238 |
1 |
10 |
|
|
|
147 |
|
239 |
1 |
10 |
|
|
|
148 |
14.54 |
240 |
1 |
10 |
|
|
22 |
149 |
14.56 |
241 |
1 |
10 |
|
|
|
150 |
|
242 |
1 |
10 |
|
|
|
151 |
|
243 |
1 |
10 |
|
|
|
152 |
|
244 |
1 |
10 |
|
|
|
153 |
|
245 |
1 |
10 |
|
|
|
154 |
|
246 |
1 |
10 |
|
|
|
155 |
15.03 |
247 |
1 |
10 |
|
|
23 |
156 |
15.05 |
248 |
1 |
10 |
|
|
|
157 |
|
249 |
1 |
10 |
|
|
|
158 |
|
250 |
1 |
10 |
|
|
|
159 |
|
251 |
1 |
10 |
|
|
|
160 |
|
252 |
1 |
10 |
|
|
|
161 |
|
253 |
1 |
10 |
|
|
|
162 |
15.12 |
254 |
1 |
10 |
|
|
24 |
163 |
15.15 |
255 |
1 |
10 |
|
|
|
164 |
|
256 |
1 |
10 |
|
|
|
165 |
|
257 |
1 |
10 |
|
|
|
166 |
|
258 |
1 |
10 |
|
|
|
167 |
|
259 |
1 |
10 |
|
|
|
168 |
|
260 |
1 |
10 |
|
|
|
169 |
15.23 |
261 |
1 |
10 |
|
|
25 |
170 |
15.25 |
262 |
1 |
10 |
|
|
|
171 |
|
263 |
1 |
10 |
|
|
|
172 |
|
264 |
1 |
10 |
|
|
|
173 |
|
265 |
1 |
10 |
|
|
|
174 |
|
266 |
1 |
10 |
|
|
|
175 |
|
267 |
1 |
10 |
|
|
|
176 |
15.32 |
268 |
1 |
10 |
|
|
26 |
177 |
15.34 |
269 |
1 |
10 |
|
|
|
178 |
|
270 |
1 |
10 |
|
|
|
179 |
|
271 |
1 |
10 |
|
|
|
180 |
|
272 |
1 |
10 |
|
|
|
181 |
|
273 |
1 |
10 |
|
|
|
182 |
|
274 |
1 |
10 |
|
Tabell 5 forts.
|
|
183 |
15.40 |
275 |
1 |
10 |
|
|
27 |
184 |
15.43 |
276 |
1 |
10 |
|
|
|
185 |
|
277 |
1 |
10 |
|
|
|
186 |
|
278 |
1 |
10 |
|
|
|
187 |
|
279 |
1 |
10 |
|
|
|
188 |
|
280 |
1 |
10 |
|
|
|
189 |
|
281 |
1 |
10 |
|
|
|
190 |
15.51 |
282 |
1 |
10 |
|
|
28 |
191 |
15.53 |
283 |
1 |
10 |
|
|
|
192 |
|
284 |
1 |
10 |
|
|
|
193 |
|
285 |
1 |
10 |
|
|
|
194 |
|
286 |
1 |
10 |
|
|
|
195 |
|
287 |
1 |
10 |
|
|
|
196 |
|
288 |
1 |
10 |
|
|
|
197 |
16.00 |
289 |
1 |
10 |
|
|
29 |
198 |
16.02 |
290 |
1 |
10 |
|
|
|
199 |
|
291 |
1 |
10 |
|
|
|
200 |
|
292 |
1 |
10 |
|
|
|
201 |
|
293 |
1 |
10 |
|
|
|
202 |
|
294 |
1 |
10 |
|
|
|
203 |
|
295 |
1 |
10 |
|
|
|
204 |
16.08 |
296 |
1 |
10 |
|
|
30 |
205 |
16.11 |
297 |
1 |
10 |
|
|
|
206 |
|
297 |
1 |
10 |
|
|
|
207 |
|
299 |
1 |
10 |
|
|
|
208 |
|
300 |
1 |
10 |
|
|
|
209 |
16.16 |
301 |
1 |
10 |
Slutt linje 1-00 |
Seismisk linje 2 (02-2000), Braganzavågen
Dato: 26.03.00
Vær: kl.
0.8.00-15.00: pent vær, vindstille, -26°C til -20°C.
kl.15.00-18.00: lett overskyet, svak bris fra
NØ, -14°C.
Lokalisering: Aksial
profil i Braganzavågen, 1,5 km NØ for slutt linje 1.
Retning: Mot
Dalsnuten (SØ-siden av platået ved 500 m o.h.) 51°(magnetisk),
56° (astronomisk).
Første sp (101): N77°54.242', Ø16°51.054'
Siste sp (221): N77°54.431', Ø16°52.307'
Nær-offset:
10m
Skudd interval: 5
m
Avst.1.sp - siste geof: 115 + 10 = 125 m.
Lydkilde: Fenghetter
ført gjennom hull boret i 70 cm tykk; i kontakt med vann eller sediment under
isen. I tillegg ble det ført test med detonerende lunte ved begynnelsen av
linjen.
Substrat (geofoner): Skuddpunkt 101-ca.200: 60 cm tykk snødekke (fokksnø) over is.
Skuddpunkt ca.200-221: 50-90 cm tykk snødekke over is.
Substrat (skudd): Skuddpunkt 101-ca.200: mest i fuktig sediment eller vann
under ca. 80 cm tykk is. Skuddpunkt ca.200-221: i relativt tort (fuktig eller
frosset?) sediment under ca. 80 cm is. Linja går parallelt med og øst for en
kanal (svak, ca. 50 m bred, 0,5-1 m dyp forsenkning i snøoverflaten); fra ca.
sp.200 stiger linja opp og løper utenfor/øst for kanalen.
Tabell 6. Datalogg for seismisk linje 02-2000,
Braganzavågen
NB. Klokkeslett gjelder norsk tid (sommertid fom. 26.03 = norsk tid + 1
time).
Dato |
Disk |
Filnr. |
Kl. |
Skuddpkt |
Spreng -stoff (g) |
Nær offset (m) |
Kommentar |
26.03 |
31 |
01 |
09.4710 |
101 |
1 |
10 |
Start linje 1, vindstille |
|
|
02 |
|
102 |
1 |
10 |
|
|
|
03 |
|
103 |
1 |
10 |
|
|
|
04 |
|
104 |
1 |
10 |
|
|
|
05 |
|
105 |
1 |
10 |
|
|
|
06 |
|
106 |
1 |
10 |
|
|
|
07 |
10.00 |
107 |
1 |
10 |
|
|
32 |
08 |
10.03 |
108 |
1 |
10 |
|
|
|
09 |
|
109 |
1 |
10 |
|
|
|
10 |
|
110 |
1 |
10 |
|
|
|
011 |
|
111 |
1 |
10 |
|
|
|
012 |
|
112 |
1 |
10 |
|
|
|
013 |
|
113 |
1 |
10 |
|
|
|
014 |
10.12 |
114 |
1 |
10 |
|
|
33 |
015 |
10.14 |
115 |
1 |
10 |
|
|
|
016 |
|
116 |
1 |
10 |
|
Tabell 6 forts.
|
|
017 |
|
117 |
1 |
10 |
|
|
|
018 |
|
118 |
1 |
10 |
|
|
|
019 |
|
119 |
1 |
10 |
|
|
|
020 |
|
120 |
1 |
10 |
|
|
|
021 |
10.21 |
121 |
1 |
10 |
|
|
34 |
022 |
10.24 |
122 |
1 |
10 |
|
|
|
023 |
|
123 |
1 |
10 |
|
|
|
024 |
|
124 |
1 |
10 |
|
|
|
025 |
|
125 |
1 |
10 |
|
|
|
026 |
|
126 |
1 |
10 |
|
|
|
027 |
|
127 |
1 |
10 |
|
|
|
028 |
10.33 |
128 |
1 |
10 |
|
|
35 |
029 |
10.35 |
129 |
1 |
10 |
|
|
|
030 |
|
130 |
1 |
10 |
|
|
|
031 |
|
131 |
1 |
10 |
|
|
|
032 |
|
132 |
1 |
10 |
|
|
|
033 |
|
133 |
1 |
10 |
|
|
|
034 |
|
134 |
1 |
10 |
|
|
|
035 |
10.48 |
135 |
1 |
10 |
|
|
36 |
036 |
10.51 |
136 |
1 |
10 |
|
|
|
037 |
|
137 |
1 |
10 |
|
|
|
038 |
|
138 |
1 |
10 |
|
|
|
039 |
|
139 |
1 |
10 |
|
|
|
040 |
|
140 |
1 |
10 |
|
|
|
041 |
|
141 |
1 |
10 |
|
|
|
042 |
11.01 |
142 |
1 |
10 |
|
|
37 |
043 |
11.04 |
143 |
1 |
10 |
|
|
|
044 |
|
144 |
1 |
10 |
|
|
|
045 |
|
145 |
1 |
10 |
|
|
|
046 |
|
146 |
1 |
10 |
|
|
|
047 |
|
147 |
1 |
10 |
|
|
|
048 |
|
148 |
1 |
10 |
|
|
|
049 |
11.13 |
149 |
1 |
10 |
|
|
38 |
050 |
11.16 |
150 |
1 |
10 |
|
|
|
051 |
|
151 |
1 |
10 |
|
|
|
052 |
|
152 |
1 |
10 |
|
|
|
053 |
|
153 |
1 |
10 |
|
|
|
054 |
|
154 |
1 |
10 |
|
|
|
055 |
|
155 |
1 |
10 |
|
|
|
056 |
11.27 |
156 |
1 |
10 |
|
|
39 |
057 |
11.29 |
157 |
1 |
10 |
|
Tabell 6 forts.
|
|
058 |
|
158 |
1 |
10 |
|
|
|
059 |
|
159 |
1 |
10 |
|
|
|
060 |
|
160 |
1 |
10 |
|
|
|
061 |
|
161 |
1 |
10 |
|
|
|
062 |
|
162 |
1 |
10 |
|
|
|
063 |
11.38 |
163 |
1 |
10 |
|
|
40 |
064 |
11.41 |
164 |
1 |
10 |
|
|
|
065 |
|
165 |
1 |
10 |
|
|
|
066 |
|
166 |
1 |
10 |
|
|
|
067 |
|
167 |
1 |
10 |
|
|
|
068 |
|
168 |
1 |
10 |
|
|
|
069 |
|
169 |
1 |
10 |
|
|
|
070 |
11.50 |
170 |
1 |
10 |
|
|
41 |
071 |
11.54 |
171 |
1 |
10 |
|
|
|
072 |
|
172 |
1 |
10 |
|
|
|
073 |
|
173 |
1 |
10 |
|
|
|
074 |
|
174 |
1 |
10 |
|
|
|
075 |
|
175 |
1 |
10 |
|
|
|
076 |
|
176 |
1 |
10 |
|
|
|
077 |
12.02 |
177 |
1 |
10 |
|
|
42 |
078 |
12.04 |
178 |
1 |
10 |
|
|
|
079 |
|
179 |
1 |
10 |
|
|
|
080 |
|
180 |
1 |
10 |
|
|
|
081 |
|
181 |
1 |
10 |
|
|
|
082 |
|
182 |
1 |
10 |
«blow-out» (fiset skudd) |
|
|
083 |
|
183 |
1 |
10 |
|
|
|
084 |
13.34 |
184 |
1 |
10 |
|
|
43 |
085 |
13.37 |
185 |
1 |
10 |
|
|
|
086 |
|
186 |
1 |
10 |
|
|
|
087 000000 |
|
187 |
1 |
10 |
|
|
|
088 |
|
188 |
1 |
10 |
|
|
|
089 |
|
189 |
1 |
10 |
|
|
|
090 |
|
190 |
1 |
10 |
|
|
|
091 |
14.02 |
191 |
1 |
10 |
|
|
44 |
092 |
14.05 |
192 |
1 |
10 |
|
|
|
093 |
|
193 |
1 |
10 |
|
|
|
094 |
|
194 |
1 |
10 |
|
|
|
095 |
|
195 |
1 |
10 |
|
|
|
096 |
|
196 |
1 |
10 |
|
|
|
097 |
|
197 |
1 |
10 |
|
|
|
098 |
14.13 |
198 |
1 |
10 |
|
Tabell 6 forts.
|
45 |
099 |
14.15 |
199 |
1 |
10 |
|
|
|
100 |
|
200 |
1 |
10 |
|
|
|
101 |
|
201 |
1 |
10 |
|
|
|
102 |
|
202 |
1 |
10 |
tiltagende svak bris fra NØ, fall i lufttrykk |
|
|
103 |
|
203 |
1 |
10 |
|
|
|
104 |
|
204 |
1 |
10 |
|
|
|
105 |
14.56 |
205 |
1 |
10 |
|
|
46 |
106 |
14.59 |
206 |
1 |
10 |
|
|
|
107 |
|
207 |
1 |
10 |
|
|
|
108 |
|
208 |
1 |
10 |
|
|
|
109 |
|
209 |
1 |
10 |
|
|
|
110 |
|
210 |
1 |
10 |
|
|
|
111 |
|
211 |
1 |
10 |
|
|
|
112 |
15.06 |
212 |
1 |
10 |
|
|
47 |
113 |
15.08 |
213 |
1 |
10 |
|
|
|
114 |
|
214 |
1 |
10 |
|
|
|
115 |
|
215 |
1 |
10 |
|
|
|
116 |
|
216 |
1 |
10 |
|
|
|
117 |
|
217 |
1 |
10 |
|
|
|
118 |
|
218 |
1 |
10 |
|
|
|
119 |
15.15 |
219 |
1 |
10 |
|
|
|
|
|
220 |
1 |
10 |
fil ikke lagret («error» etter flyttet fram) |
|
48 |
120 |
15.25 |
221 |
1 |
10 |
Slutt linje 2 |
Seismisk linje 3 (03-2000), Braganzavågen -
Kjellstrømdalen
Dato: 27.03.00
(Sp.102-110) -28.03.00 (Sp.11-212).
Vær: Sp.102-110:
Sterk bris fra Ø (8 - 12 m/s, mye fokksnø), -14°C.
Sp. 11-212: Pent vær, vindstille, -20°C til -24°C.
Lokalisering: Aksial
profil i Kjellstrømdalen, 2 km NØ for slutt linje 2-00.
Retning: Mot
Dalsnuten (SØ-siden av platået ved 500 m o.h.) 51°(magnetisk),
56° (astronomisk).
Første sp (101): N77°54.998', Ø16°55.784'
Siste sp (212): N77°55.2', Ø16°57'
Nær-offset:
Sp.102-110: 10-15m
Sp.11-212: 20m
Skudd interval: 5
m
Avst.1.sp - siste geof: Sp.102-110: 115 + 10/15
= 125/130m
Sp.11-212: 115 + 20 = 135 m
Lydkilde: Sp.102-110:
detonerende lunte (100-200 g) lagt i grop i snøen eller på islagt sediment
under snøen.
Sp.111-212: detonerende lunte (100 g) lagt oppe
på snøen.
Substrat (geofoner): 1,3 m tykk snødekke (fokksnø) over frosset sediment.
Sp.ca.105-110: de første geofonene ble tildekket med snø som beskyttelse mot
støy.
Substrat (skudd): 1,3 m snø på frosset sandig eller siltig sediment; tynt (2
cm) is/luftlag over sedimentet enkelte steder.
Tabell 7.
Datalogg for seismisk linje 03-2000, Braganzavågen - Kjellstrømdalen
NB. Klokkeslett gjelder norsk tid (sommertid fom. 26.03 = norsk tid + 1
time).
Dato |
Disk |
Filnr. |
Kl. |
Skuddpkt |
Spreng -stoff (g) |
Nær offset (m) |
Kommentar |
|
|
|
|
|
|
|
geofonkabel i NV krysser bred kanal |
27.03 |
|
- |
|
101 |
1 |
10 |
frisk bris, fil ikke lagret (kun støy) |
|
49 |
01 |
09.51 |
101 |
100 |
10 |
Start linje 1, lunte i 1,2 m dypt hull i snøen |
|
|
02 |
|
102 |
100 |
15 |
lunte tente ikke |
|
|
03 |
|
103 |
200 |
15 |
lunte i 1m dypt hull |
|
|
04 |
|
104 |
100 |
15 |
« » |
|
|
05 |
|
105 |
100 |
15 |
« » , geofon 1 og
2 tildekket med snø snø
|
|
|
06 |
|
106 |
100 |
15 |
lunte i 0,2-0,8m hull, geofon 1 ~ 3 tildekket |
|
|
07 |
10.32 |
107 |
100 |
15 |
« » « , geofon 1 ~ 6 « » |
|
50 |
08 |
10.36 |
108 |
100 |
15 |
« » « , « » « |
|
|
09 |
|
109 |
100 |
15 |
« » « , « » « |
|
|
10 |
10.41 |
110 |
100 |
15 |
« » « , « » « |
28.03 |
51 |
11 |
08.47 |
111 |
100 |
20 |
vindstille, lunte oppå snøen |
|
|
11 |
|
112 |
100 |
20 |
|
|
|
13 |
|
113 |
100 |
20 |
|
|
|
14 |
|
114 |
100 |
20 |
|
|
|
15 |
|
115 |
100 |
20 |
|
Tabell 7 forts.
|
|
16 |
|
116 |
100 |
20 |
|
|
|
17 |
09.03 |
117 |
100 |
20 |
|
|
52 |
18 |
09.06 |
118 |
100 |
20 |
|
|
|
19 |
|
119 |
100 |
20 |
|
|
|
20 |
|
120 |
100 |
20 |
|
|
|
21 |
|
121 |
100 |
20 |
|
|
|
22 |
|
122 |
100 |
20 |
|
|
|
023 |
|
123 |
100 |
20 |
|
|
|
24 |
09.16 |
124 |
100 |
20 |
|
|
53 |
25 |
09.19 |
125 |
100 |
20 |
|
|
|
26 |
|
126 |
100 |
20 |
|
|
|
27 |
|
127 |
100 |
20 |
|
|
|
28 |
|
128 |
100 |
20 |
|
|
|
29 |
|
129 |
100 |
20 |
|
|
|
30 |
|
130 |
100 |
20 |
|
|
|
31 |
09.26 |
131 |
100 |
20 |
|
|
54 |
32 |
09.24 |
132 |
100 |
20 |
|
|
|
33 |
|
133 |
100 |
20 |
|
|
|
34 |
|
134 |
100 |
20 |
|
|
|
35 |
|
135 |
100 |
20 |
|
|
|
36 |
|
136 |
100 |
20 |
|
|
|
37 |
|
137 |
100 |
20 |
|
|
|
38 |
09.34 |
138 |
100 |
20 |
|
|
55 |
39 |
09.36 |
139 |
100 |
20 |
|
|
|
40 |
|
140 |
100 |
20 |
|
|
|
41 |
|
141 |
100 |
20 |
|
|
|
42 |
|
142 |
100 |
20 |
|
|
|
43 |
|
143 |
100 |
20 |
|
|
|
44 |
|
144 |
100 |
20 |
|
|
|
45 |
09.44 |
145 |
100 |
20 |
|
|
56 |
46 |
09.47 |
146 |
100 |
20 |
|
|
|
47 |
|
147 |
100 |
20 |
|
|
|
48 |
|
148 |
100 |
20 |
|
|
|
49 |
|
149 |
100 |
20 |
|
|
|
50 |
|
150 |
100 |
20 |
|
|
|
51 |
|
151 |
100 |
20 |
|
|
|
52 |
09.57 |
152 |
100 |
20 |
|
|
57 |
53 |
09.59 |
153 |
100 |
20 |
|
|
|
54 |
|
154 |
100 |
20 |
|
|
|
55 |
|
155 |
100 |
20 |
|
|
|
56 |
|
156 |
100 |
20 |
|
Tabell 7 forts.
|
|
57 |
|
157 |
100 |
20 |
|
|
|
58 |
|
158 |
100 |
20 |
|
|
|
59 |
10.07 |
159 |
100 |
20 |
|
|
58 |
60 |
10.10 |
160 |
100 |
20 |
|
|
|
61 |
|
161 |
100 |
20 |
|
|
|
62 |
|
162 |
100 |
20 |
|
|
|
63 |
|
163 |
100 |
20 |
|
|
|
64 |
|
164 |
100 |
20 |
|
|
|
65 |
|
165 |
100 |
20 |
|
|
|
66 |
10.17 |
166 |
100 |
20 |
|
|
59 |
67 |
10.19 |
167 |
100 |
20 |
|
|
|
68 |
|
168 |
100 |
20 |
|
|
|
69 |
|
169 |
100 |
20 |
|
|
|
70 |
|
170 |
100 |
20 |
|
|
|
71 |
|
171 |
100 |
20 |
|
|
|
72 |
|
172 |
100 |
20 |
|
|
|
73 |
10.26 |
173 |
100 |
20 |
|
|
60 |
74 |
10.28 |
174 |
100 |
20 |
|
|
|
75 |
|
175 |
100 |
20 |
|
|
|
76 |
|
176 |
100 |
20 |
|
|
|
77 |
|
177 |
100 |
20 |
|
|
|
78 |
|
178 |
100 |
20 |
|
|
|
79 |
|
179 |
100 |
20 |
|
|
|
80 |
10.35 |
180 |
100 |
20 |
|
|
61 |
81 |
10.37 |
181 |
100 |
20 |
|
|
|
82 |
|
182 |
100 |
20 |
|
|
|
83 |
|
183 |
100 |
20 |
|
|
|
84 |
|
184 |
100 |
20 |
|
|
|
85 |
|
185 |
100 |
20 |
|
|
|
86 |
|
186 |
100 |
20 |
|
|
|
87 000000 |
10.43 |
187 |
100 |
20 |
|
|
62 |
88 |
10.45 |
188 |
100 |
20 |
|
|
|
89 |
|
189 |
100 |
20 |
|
|
|
90 |
|
190 |
100 |
20 |
|
|
|
91 |
10.49 |
191 |
100 |
20 |
|
|
|
92 |
12.06 |
192 |
100 |
20 |
|
|
|
93 |
|
193 |
100 |
20 |
|
|
|
94 |
12.08 |
194 |
100 |
20 |
|
|
63 |
95 |
12.10 |
195 |
100 |
20 |
|
|
|
96 |
|
196 |
100 |
20 |
|
|
|
97 |
|
197 |
100 |
20 |
|
Tabell 7 forts.
|
|
98 |
|
198 |
100 |
20 |
|
|
|
99 |
|
199 |
100 |
20 |
|
|
|
100 |
|
200 |
100 |
20 |
|
|
|
101 |
12.16 |
201 |
100 |
20 |
|
|
64 |
102 |
12.18 |
202 |
100 |
20 |
|
|
|
103 |
|
203 |
100 |
20 |
|
|
|
104 |
|
204 |
100 |
20 |
|
|
|
105 |
|
205 |
100 |
20 |
|
|
|
106 |
|
206 |
100 |
20 |
|
|
|
107 |
|
207 |
100 |
20 |
|
|
|
108 |
12.25 |
208 |
100 |
20 |
|
|
65 |
109 |
12.27 |
209 |
100 |
20 |
|
|
|
110 |
|
210 |
100 |
20 |
|
|
|
111 |
12.29 |
211 |
100 |
20 |
|
|
|
112 |
13.17 |
212 |
100 |
20 |
Slutt linje 3 |
Seismisk linje 4 (04-2000), Braganzavågen
Dato: 28.03.00
Vær: Pent vær, vindstille, -22°C.
Lokalisering: Tverrprofil i Braganzavågen,
krysser SV-enden av linje 2-00. Første skuddpunkt 100 m NV for linje 2-00.
Retning: Mot sydvestveggen av Skrombergbreen-botnen mot
SØ.
Første sp (101): N77°54.3', Ø16°50.6'
Siste sp (220): N77°54.1', Ø16°51.5'
Nær-offset: 20m
Skudd interval: 5 m
Avst.1.sp - siste
geof: 115 + 20 = 135 m.
Lydkilde: Detonerende lunte (100 g) lagt oppe på snøen.
Substrat
(geofoner): Antatt 50-90 cm tykk
snødekke (fokksnø) over is (jfr. linje 2-00). Geofon nr. 8-18 ved start ligger
over en ca.0,5-1 m dyp kanal.
Substrat (skudd): Antatt fuktig/frosset sediment eller
vann under ca. 80 cm tykk is (jfr. linje 2-00). Linja krysser en ca. 0,75 m dyp
kanal ved Sp. 189-194. Ellers ligger linja på en flate som er ca. 0,75-1 m
høyere ved Sp. 195-220 enn ved Sp. 101-188.
Tabell 8.
Datalogg for seismisk linje 04-2000, Braganzavågen
NB. Klokkeslett gjelder norsk tid (sommertid fom. 26.03 = norsk tid + 1
time).
Dato |
Disk |
Filnr. |
Kl. |
Skuddpkt |
Spreng -stoff (g) |
Nær offset (m) |
Kommentar |
28 |
66 |
1 |
13,2 |
101 |
100 |
20 |
Start linje 1, vindstille, lunte oppå snøen |
|
|
2 |
|
102 |
100 |
20 |
|
|
|
3 |
|
103 |
100 |
20 |
|
|
|
4 |
|
104 |
100 |
20 |
|
|
|
5 |
|
105 |
100 |
20 |
|
|
|
6 |
|
106 |
100 |
20 |
|
|
|
7 |
13,3 |
106 |
|
|
Lagret data to ganger, fil 6 og 7 |
|
67 |
8 |
13,3 |
107 |
100 |
20 |
|
|
|
9 |
|
108 |
100 |
20 |
|
|
|
0 |
|
109 |
100 |
20 |
|
|
|
11 |
|
110 |
100 |
20 |
|
|
|
12 |
|
111 |
100 |
20 |
|
|
|
13 |
|
112 |
100 |
20 |
|
|
|
14 |
13,4 |
113 |
100 |
20 |
|
|
68 |
15 |
13,4 |
114 |
100 |
20 |
|
|
|
16 |
|
115 |
100 |
20 |
|
|
|
17 |
|
116 |
100 |
20 |
|
|
|
18 |
|
117 |
100 |
20 |
|
|
|
19 |
|
118 |
100 |
20 |
|
Tabell 8 forts.
|
|
20 |
|
119 |
100 |
20 |
|
|
|
21 |
13,5 |
120 |
100 |
20 |
|
|
69 |
22 |
13,5 |
121 |
100 |
20 |
krysser start linje 2-00 |
|
|
23 |
|
122 |
100 |
20 |
|
|
|
24 |
|
123 |
100 |
20 |
|
|
|
25 |
|
124 |
100 |
20 |
|
|
|
26 |
|
125 |
100 |
20 |
|
|
|
27 |
|
126 |
100 |
20 |
|
|
|
28 |
13,6 |
127 |
100 |
20 |
|
|
70 |
29 |
14 |
128 |
100 |
20 |
|
|
|
30 |
|
129 |
100 |
20 |
|
|
|
31 |
|
130 |
100 |
20 |
|
|
|
32 |
|
131 |
100 |
20 |
|
|
|
33 |
|
132 |
100 |
20 |
|
|
|
34 |
|
133 |
100 |
20 |
|
|
|
35 |
14,1 |
134 |
100 |
20 |
|
|
71 |
36 |
14,1 |
135 |
100 |
20 |
|
|
|
37 |
14,1 |
136 |
100 |
20 |
|
|
|
38 |
14,4 |
137 |
100 |
20 |
|
|
|
39 |
|
138 |
100 |
20 |
|
|
|
40 |
|
139 |
100 |
20 |
|
|
|
41 |
|
140 |
100 |
20 |
|
|
|
42 |
14,4 |
141 |
100 |
20 |
|
|
72 |
43 |
14,5 |
142 |
100 |
20 |
|
|
|
44 |
|
143 |
100 |
20 |
|
|
|
45 |
|
144 |
100 |
20 |
|
|
|
46 |
|
145 |
100 |
20 |
|
|
|
47 |
|
146 |
100 |
20 |
|
|
|
48 |
|
147 |
100 |
20 |
|
|
|
49 |
14,5 |
148 |
100 |
20 |
|
|
73 |
50 |
14,5 |
149 |
100 |
20 |
|
|
|
51 |
|
150 |
100 |
20 |
|
|
|
52 |
|
151 |
100 |
20 |
|
|
|
53 |
|
152 |
100 |
20 |
|
|
|
54 |
|
153 |
100 |
20 |
|
|
|
55 |
|
154 |
100 |
20 |
|
|
|
56 |
15 |
155 |
100 |
20 |
|
|
74 |
57 |
15 |
156 |
100 |
20 |
|
|
|
58 |
|
157 |
100 |
20 |
|
|
|
59 |
|
158 |
100 |
20 |
|
|
|
60 |
|
159 |
100 |
20 |
|
Tabell 8 forts.
|
|
61 |
|
160 |
100 |
20 |
|
|
|
62 |
|
161 |
100 |
20 |
|
|
|
63 |
15,1 |
162 |
100 |
20 |
|
|
75 |
64 |
15,1 |
163 |
100 |
20 |
|
|
|
65 |
|
164 |
100 |
20 |
|
|
|
66 |
|
165 |
100 |
20 |
|
|
|
67 |
|
166 |
100 |
20 |
|
|
|
68 |
|
167 |
100 |
20 |
|
|
|
69 |
|
168 |
100 |
20 |
|
|
|
70 |
15,2 |
169 |
100 |
20 |
|
|
76 |
71 |
15,2 |
170 |
100 |
20 |
|
|
|
72 |
|
171 |
100 |
20 |
|
|
|
73 |
|
172 |
100 |
20 |
|
|
|
74 |
|
173 |
100 |
20 |
|
|
|
75 |
|
174 |
100 |
20 |
|
|
|
76 |
|
175 |
100 |
20 |
|
|
|
77 |
15,2 |
176 |
100 |
20 |
|
|
77 |
78 |
15,3 |
177 |
100 |
20 |
|
|
|
79 |
|
178 |
100 |
20 |
|
|
|
80 |
|
179 |
100 |
20 |
|
|
|
81 |
|
180 |
100 |
20 |
|
|
|
82 |
|
181 |
100 |
20 |
|
|
|
83 |
|
182 |
100 |
20 |
|
|
|
84 |
15,3 |
183 |
100 |
20 |
|
|
78 |
85 |
15,4 |
184 |
100 |
20 |
|
|
|
86 |
|
185 |
100 |
20 |
|
|
|
87 |
|
186 |
100 |
20 |
|
|
|
88 |
|
187 |
100 |
20 |
|
|
|
89 |
|
188 |
100 |
20 |
|
|
|
90 |
|
189 |
100 |
20 |
NV kant av kanal |
|
|
91 |
15,4 |
190 |
100 |
20 |
ned mot kanalbunn |
|
79 |
92 |
15,4 |
191 |
100 |
20 |
kanalbunn ca. 0,75 m dyp |
|
|
93 |
|
192 |
100 |
20 |
stiger opp fra kanalbunn |
|
|
94 |
|
193 |
100 |
20 |
« » « |
|
|
95 |
|
194 |
100 |
20 |
SØ kant av kanal ca.1,5 m høyere en bunnen |
|
|
96 |
|
195 |
100 |
20 |
flate stigere meget slakt mot SØ
|
|
|
97 |
|
196 |
100 |
20 |
|
|
|
98 |
15,5 |
197 |
100 |
20 |
|
|
80 |
99 |
15,6 |
198 |
100 |
20 |
|
|
|
100 |
|
199 |
100 |
20 |
|
|
|
101 |
|
200 |
100 |
20 |
|
Tabell 8 forts.
|
|
102 |
|
201 |
100 |
20 |
|
|
|
103 |
|
202 |
100 |
20 |
|
|
|
104 |
|
203 |
100 |
20 |
|
|
|
105 |
16,2 |
204 |
100 |
20 |
|
|
81 |
106 |
16,2 |
205 |
100 |
20 |
|
|
|
107 |
|
206 |
100 |
20 |
|
|
|
108 |
|
207 |
100 |
20 |
|
|
|
109 |
|
208 |
100 |
20 |
|
|
|
110 |
|
209 |
100 |
20 |
|
|
|
111 |
|
210 |
100 |
20 |
|
|
|
112 |
16,3 |
211 |
100 |
20 |
|
|
82 |
113 |
16,3 |
212 |
100 |
20 |
1m for langt fram |
|
|
114 |
|
213 |
100 |
20 |
|
|
|
115 |
|
214 |
100 |
20 |
|
|
|
116 |
|
215 |
100 |
20 |
|
|
|
117 |
|
216 |
100 |
20 |
|
|
|
118 |
|
217 |
100 |
20 |
|
|
|
119 |
16,3 |
218 |
100 |
20 |
|
|
83 |
120 |
16,4 |
219 |
100 |
20 |
|
|
|
121 |
16,4 |
220 |
100 |
20 |
Slutt linje 4 |
8.
Utskrift av georadarprofiler (BRAG1 - BRAG11)
Profil BRAG1.
Profil BRAG2.
Profil BRAG3.
Profil BRAG4.
Profil BRAG5.
Profil BRAG6.
Profil BRAG7.
Profil BRAG8.
Profil BRAG9.
Profil BRAG10.
Profil BRAG11.
