Dokument status: UTKAST
Sist oppdatert 22. feb. 2001, av OM

Samarbeid med
Universitetet i Tromsø - Geologisk institutt

Feltarbeid 26. februar - 2. mars 2001 (uke 9)

Institutt for den faste jords fysikk (IFJ) ved Universitetet i Bergen (UiB) har et utstyrssamarbeid med Geologisk institutt (GI) ved Universitetet i Tromsø (UiTø). Denne web siden inneholder opplysninger om utstyr som IFJ sender til Tromsø i samband med feltkurset i uke 9 / 2001. Utstyret skal deretter anvendes ved UNIS feltkurs i Longyearbyen i uke 11 / 2001.

1. Recording utstyr

1.1 Geometrics ES-2401

Side numre er med henvisning til ES-2401 Manual, Rev. 3 January 1992.

  • 1.1.1 Trigging.

    1. Spesifikasjoner (s. 108).
      Systemet trigger fra:
      • Standard hammer switch
      • Geophone signal
      • Saturated NPN transistor
      • 5-volt logic level
      • Contact closure. Opto-kopler virker ok.
      • Contact open. Kan her surre ledning rundt tenner, når den eksploderer brytes lederen og triggesignal genereres. Merk at Geometrics'en trigger når ledningen koples til første gang - denne recordingen må derfor slettes.
      • ± voltage
      • Trigger voltage sensitivity adjustable from 10 to 500 millivolts.

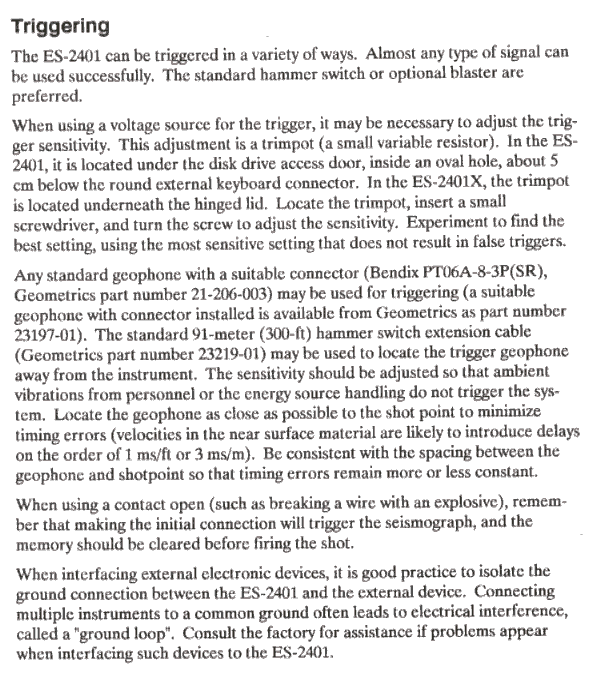

      • Utdrag fra manualen om trigging.

    2. Konnektor.
      Triggeinngangen er en tre-pins konnektor der man bruker en MIL (Bendix) PT06A-8-3P(SR) på kabelen. Pin-out (s. 87):
      • A = Trigger input
      • B = Common
      • C = Not used

    3. Pot. meter for triggefølsomhet.
      Dette er plassert i luken på siden, like under keyboard konnektoren.

    4. Trigger ved hjelp av trafo.
      Denne triggekretsen medfølger.

      Kretsen vist under settes inn i serie med tennerstrømmen. Det vil trigges på negativ eller positiv flanke av tennerstrømmen avhengig av tilkoplingsretning, men dette har mindre betydning siden strømmens varighet kun er noen millisekunder dersom vanlig blaster-enhet brukes. Påse at samme retning brukes i hele skudd serien.

      Trafoen kan bygges slik (fra side 5.24 i I/O Synchrafone Series "Operations and Maintenance Manual", Sept. 1979): "Make an isolation transformer by winding 10 feet of two wire cap lead on a pencil. (The winding length is not critical - build up layers about 2 inches long.) One of the cap wires forms the transformer primary, the other forms the secondary."


        Fra blaster
        eller batteri

                + pol eventuelt batteri
         |      |
         |      |         Trafo
         |      |__________   _______________________   Til Trigger input
         |           Rød   )|(         |                   Geometrics
         |                 )|(        _|_/
         |                 )|(       //_\  Zener 5.1V
         |                 )|(         |
         |       __________)|(_________|_____________      Til Common
         |      |   Svart
         |      |
         |      |
         |      |

        Til tenner


          Ved bruk av blaster: Det kan være nødvendig å snu polariteten.

                        Triggekrets, i serie med tenner


    5. Tips
      • Hvis enheten ikke trigger, prøv en software trigger ved å velge TEST | TRIGGER på displayet. Dersom den trigger slik kan man prøve å kortslutte pin A og B på triggeinngangen.
      • Ved mange falske trigginger bør man justere pot. meteret som setter triggefølsomhet.

  • 1.1.2 Dataoverføring til PC

    • Data kan enten overføres ved hjelp av disketter eller Interlink kabel mellom printer portene (slik kabel leveres med, samt tastatur). Vi har og testet en nettverksløning men opplevede ustabilitetet i FTP server opplegget - dette ser vi kanskje nærmere på senere...

      Interlink

      1. Mens PC og Geometrics er slått av koples printer portene sammen med Interlink kabelen. Plugg ekstra tastatur til Geometrics. Start begge enhetene.
      2. Geometrics'en starter automatisk i datainnsamlingsprogrammet - avbryt til DOS ved å trykke tasten med Geometrics logo'et (trekant), trykk så "." (punktum), og deretter "5" for exit til DOS. Start Interlink server ved å skrive "3" (en batch fil) eller "intersvr d:", deretter <Enter>.
      3. For å få PC'en til å bli klient må følgende legges inn i config.sys:
        device=interlnk.exe
        Kommenter vekk denne setningen med REM etterpå ellers vil PC'en hele tiden lete etter Interlink serveren. Restart PC'en når endringen er fullført. Windows Explorer skal nå ha mappet inn harddisken i Geometrics'en.
      4. Interlink kabel diagram finnes i DOS 6 hjelpefil eller på internet.
      5. Last ned interlnk.exe herfra.

1.2 ABEM Terraloc Mk6 system

Denne enheten eies av NGU. Henviser til Terraloc MK6 System Reference Manual ang. tekniske spørsmål.

Kontakt info:   Produsent
ABEM Instrument AB
Hamngatan 27
S-172 66 Sundbyberg
Sweden
Phone: + 46 8 764 60 60
Fax: + 46 8 28 11 09
email: support@abem.se
www: http://www.abem.com
  Eier
Norges Geologiske Undersøkelser
Leiv Eirikssons veg 39, 7040 Trondheim
Tlf: 7390 4000 - fax: 7392 1620
Kontaktperson: Jan Steinar Rønning
email: Jan.Ronning@ngu.no
www: http://www.ngu.no/


2 Utstyrsoversikt


Box 1:  METAL CASE, WEIGHT 30 kg, CUSTOMS VALUE: NOK 20.000

Pos Qty Unit Description
------------------------------------------------------------------------------
 1   1  ea   Blaster, mod. HVD-100, mfr. GeoSpace
 2   1  ea   Battery charger 12 Vdc, for HVD-100 & Synchraphone II, mfr. Biltema
 3   1  ea   Trigger cable, between HVD-100 & Geometrics ES-2401 (two-part)
 4   1  ea   Trigger cable, for series connection in cap wire, for Geometrics
 5   1  ea   12 Vdc power distribution junction box
 6   1  ea   12 Vdc (40 A) power supply, mod. WRP12SX, mfr. ETA
 7   1  ea   Battery cable, w/ snap-on connectors
 8   1  ea   Power outlet, 8-way, for 230 Vac
 9   2  ea   Wind speed indicator, w/ spare rotor
10   1  ea   Heater unit for coal elements, mod. HeatPac, mfr. STK
11   2  ea   Battery, D-cell, for HeatPac
12  24  ea   Coal element, mod. 8403, for HeatPac
13   1  ea   Oven, 300 W, 230 Vac, mfr. Nobø
14   1  ea   Oven, fan, 2000 W, 230 Vac, mfr. Siemens
15   1  ea   Cap cable w/ snap-on connector and safety switch
16   1  ea   Adapter for snowstreamer


Box 2:  METAL CASE, WEIGHT 15 kg, CUSTOMS VALUE NOK 5.000

Pos Qty Unit  Description
------------------------------------------------------------------------------
  1   1  ea   Display LCD
  2   1  ea   Analog board assembly, P/N 32050-01
  3   1  ea   Power supply, P/N 32145-01
  4   1  ea   Custom filter
  5   1  ea   Floppy disk drive, 3.5"
  6   1  ea   Network card
  7   1  ea   SCSI disk
  8  10  ea   Paper roll
  9   1  ea   MS-DOS manual
 10   1  ea   Keyboard for Geometrics ES-2401
 11  30  ea   Floppy Disk 3.5"
 12   1  ea   Interlink cable


Box 3:  GREY GLASSFIBER CASE, 40 kg, CUSTOMS VALUE NOK 100.000

Pos Qty Unit Description
------------------------------------------------------------------------------
 1   1  ea   Geometrics ES-2401 Seismic Recorder, 24-channels
 1   1  ea   Operating Manual


Total value for customs: NOK 125.000
No of pieces: 3


3 Bilder

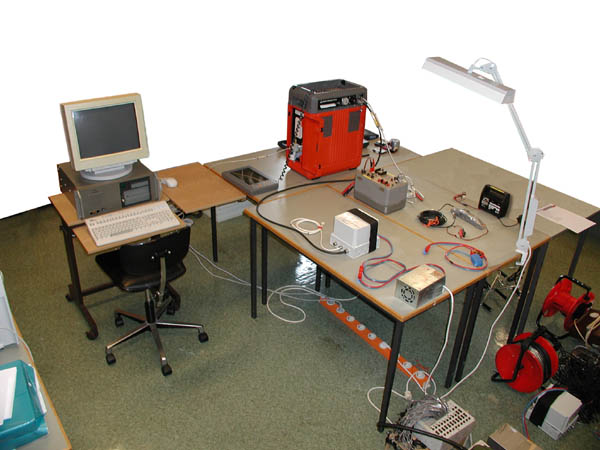

Oppkopling av Geometrics ES-2401 med overføring av data til PC via Interlink kabel. Power supply og 12 Vdc fordelingsboks på bordet nærmest kamera. Blaster ved siden av Geometrics.

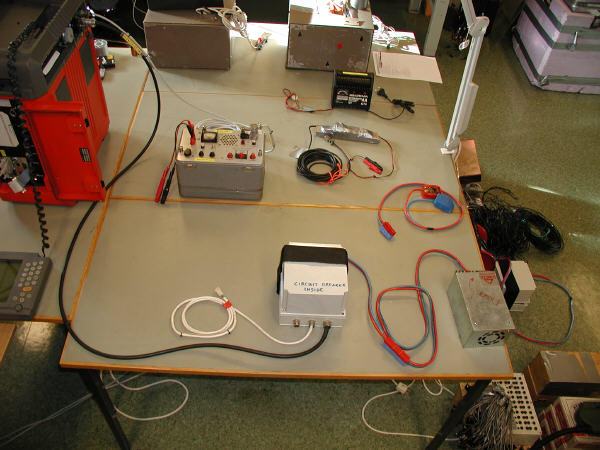

Som over, annen vinkel.

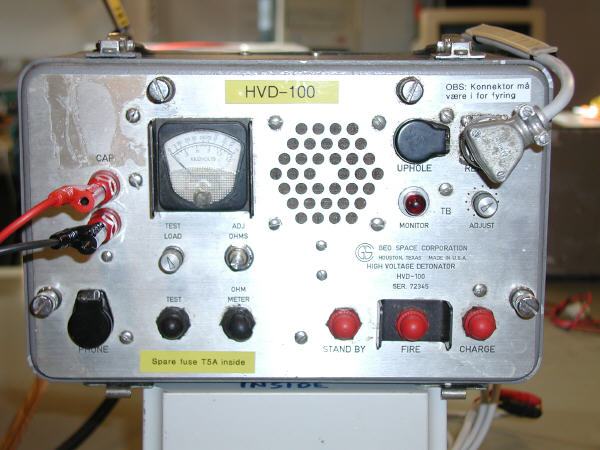

Blaster HVD-100.

Bruk:

  1. Hold inne STAND BY knappen. Lad ved å trykke CHARGE. Les av ladespenning på meteret (nedre skala, oppgitt i kV). 600 V er ok. Avfyring ved å trykke FIRE.
  2. Kan måle resistans i tenner kabel - trykk OHM METER.
  3. For å simulere tenner: Bruk en vanlig sikring 5x20mm i stedet.


4. Dokument filer

Pakkseddel utkast, word dokument 80 kB. Som pdf, 127 kB.
