BASEAVLESNINGER OBS/SVALEX-TOKT 2008SammendragBaseavlesning i Tromsø 24. juli & 6. august 2008
LinjeoversiktFil som inneholder oversikt over aktuelle gravimeterlinjer:
Målinger 24. juli 2008 (dag 206), TromsøSted: Kai ved HI-lager, Stokkevollveien 1, Tromsø
Still reading----------------------------------------------------- DAG - TID (UTC) DIG.GRAV ST CC RAW TC ----------------------------------------------------- 206:14:59:00 9770.8 9770.9 .0 21 -0.1 206:15:10:00 9770.8 9770.9 .0 21 -0.2 Rådata fra gravimeteret dag 206:

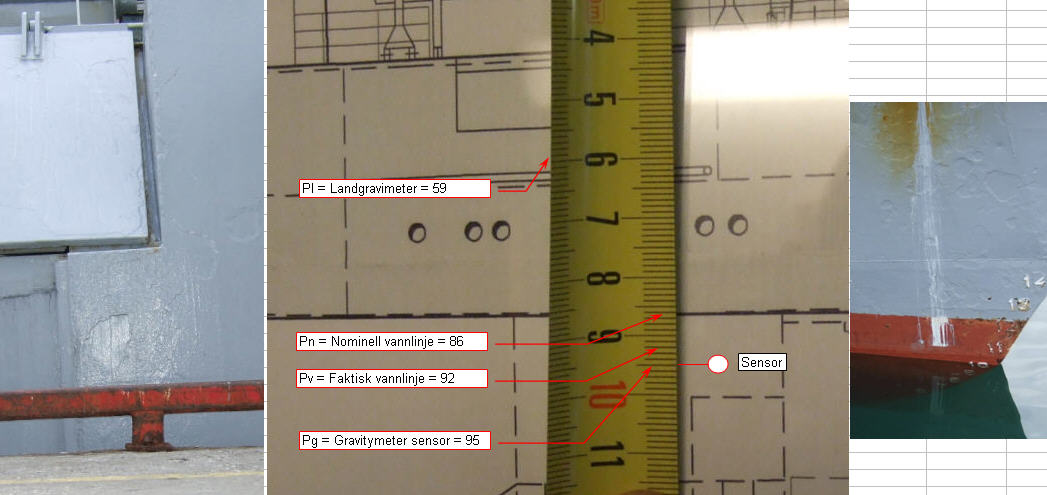

Avstand ned til vannflatenSelve målingene mot fastpunkt i Tromsø ble utført 6. august. 24. juli (dag 206) ble det nedtegnet stillreading. Under er avstand fra et tenkt landgravimeter ned til havflaten estimert. Kl 15:04 UTC ble det tatt bilde som ville vise hvor et eventuelt landgravimeter ville stå i forhold til skipet. Denne posisjonen er markert med Pl = Landgravimeter = 59 på en tegning i målestokk 1:100. Faktisk vannlinje er markert med Pv = Faktisk vannlinje = 92 på samme tegning. Differansen blir 92-59 = 33, som tilsvarer 3,3 meter.  Bilder tatt 24. juli 2008 (dag 206), ca kl. 15:04 UTC, ved Havforskningsinstituttets lager. Originalbilder her. Merk at tidsstempling i bildene er 2:02 etter UTC tid.
Vannstandsmålinger fra Sjøkartverket.Man kan hente målinger fra Sjøkartverket her, for Tromsø 24. juli 2008: Stasjon: Tromsø Referansenivå for serie 1 og 2:Sjøkartnull Data fra: Sjøkartverket Serie1: Observert vannstand (i cm over Sjøkartnull) Serie2: Beregnet tidevann (i cm over Sjøkartnull) Serie3: Værets virkning (observert-beregnet) (cm) Tidspunktene følger gjeldende tid i Norge. Norsk normaltid (GMT + 1 time) i vinterhalvåret Norsk normaltid (GMT + 2 timer) når sommertid gjelder. Dato Serie1 Serie2 Serie3 24.07.2008 16:40 186 200 -14 24.07.2008 16:50 193 206 -13 24.07.2008 17:00 199 212 -13 24.07.2008 17:10 203 217 -14 24.07.2008 17:20 208 221 -13 24.07.2008 17:30 211 226 -15 24.07.2008 17:40 215 229 -14 Dette kan brukes til å sammenlikne stillreadings ved neste anløp i Tromsø 6. august 2008.
Målinger 6. august 2008 (dag 219), TromsøSted: Kai ved HI-lager, Stokkevollveien 1, Tromsø
Still readings------------------------------------------------------- DAG - TID (UTC) DIG.GRAV ST CC RAW TC ------------------------------------------------------- 219:06:26:50 9771.1 9770.9 .0 9.0 .8 219:07:39:10 9771.2 9771.1 .0 -8.0 -0.3 219:10:02:30 9771.5 9771.6 .0 5.0 .3
Målinger m/landgravimeter

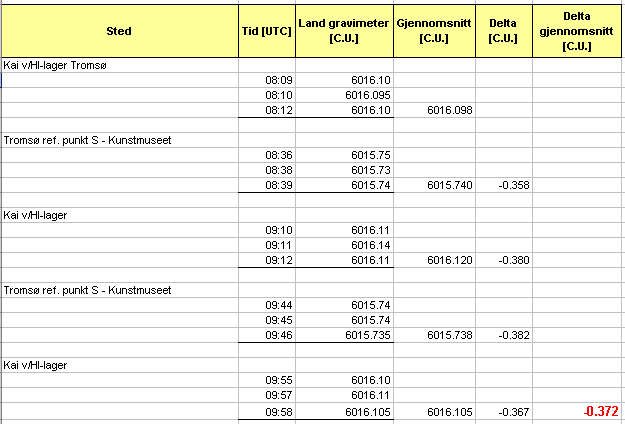

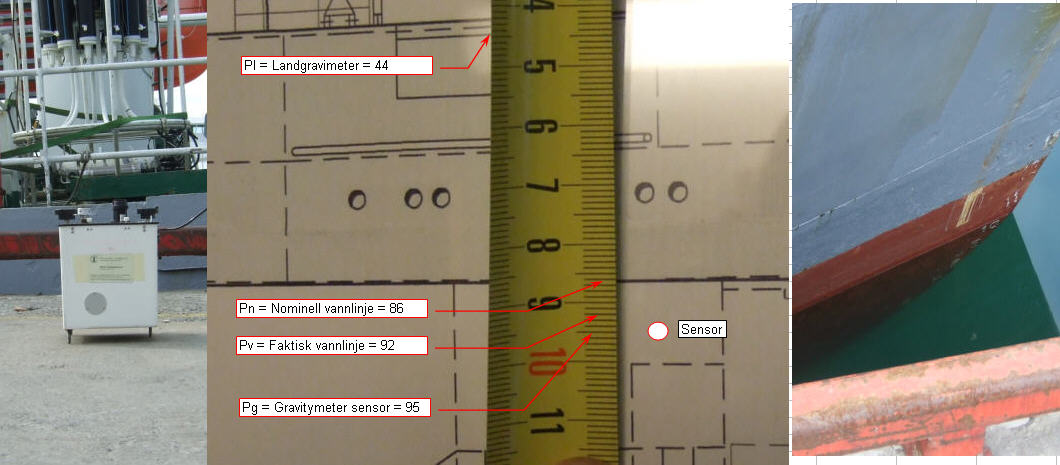

Avstand ned til vannflatenCa. kl 10 UTC ble det tatt bilde som viste landgravimeterets posisjon i forhold til skipet. Denne posisjonen er markert med Pl = Landgravimeter = 44 på en tegning i målestokk 1:100. Faktisk vannlinje er markert med Pv = Faktisk vannlinje = 92 på samme tegning. Differansen blir 92-44 = 48, som tilsvarer 4,8 meter.  Bilder tatt 6. august 2008 (dag 219), ca kl. 10:00 UTC, ved Havforskningsinstituttets lager. Originalbilder her. Merk at tidsstempling i bildene er 2:02 etter UTC tid. Vannstandsmåling fra SjøkartverketStasjon: Tromsø Referansenivå for serie 1 og 2:Sjøkartnull Data fra: Sjøkartverket Serie1: Observert vannstand (i cm over Sjøkartnull) Serie2: Beregnet tidevann (i cm over Sjøkartnull) Serie3: Værets virkning (observert-beregnet) (cm) Tidspunktene følger gjeldende tid i Norge. Norsk normaltid (GMT + 1 time) i vinterhalvåret Norsk normaltid (GMT + 2 timer) når sommertid gjelder. Dato Serie1 Serie2 Serie3 06.08.2008 08:00 171 186 -15 06.08.2008 08:10 164 178 -14 06.08.2008 08:20 155 170 -15 06.08.2008 08:30 147 161 -14 06.08.2008 08:40 138 153 -15 06.08.2008 08:50 129 144 -15 06.08.2008 09:00 121 135 -14 06.08.2008 09:10 113 127 -14 06.08.2008 09:20 104 118 -14 06.08.2008 09:30 96 110 -14 06.08.2008 09:40 87 101 -14 06.08.2008 09:50 80 93 -13 06.08.2008 10:00 72 85 -13 06.08.2008 10:10 65 78 -13 06.08.2008 10:20 58 71 -13 06.08.2008 10:30 51 65 -14 06.08.2008 10:40 46 60 -14 06.08.2008 10:50 40 55 -15 06.08.2008 11:00 36 51 -15 06.08.2008 11:10 33 48 -15 06.08.2008 11:20 30 46 -16 06.08.2008 11:30 30 45 -15 06.08.2008 11:40 30 45 -15 06.08.2008 11:50 31 45 -14 06.08.2008 12:00 33 47 -14 06.08.2008 12:10 36 49 -13
Sammenlikning med stillreadings 24. juli 2009
Forskjell i vannstand, basert på Sjøkartverkets målinger: 199 cm - 33 cm = 166 cm, som tilsvarer ca. 0.5 mGal. Forskjell i vannstand, basert på våre egne målinger: 4,8 m - 3,3 m = 1,5 m Forskjell i gravityverdi: 9771.5 - 9770.8 = 0.7 C.U. (ikke lik gravity-verdi i mGal pga. kalibrasjonsfaktor, men nesten lik). Gravityverdi skal være større ved lavere vannstand.
Målinger 14. august 2008 (dag 227), Longyearbyen, NorCargo-kaienSted: Nor-Cargo kaien, Longyearbyen
Still readings--------------------------------------------------- DAG - TID DIG.GRAV ST CC RAW TC --------------------------------------------------- 227:05:52:40 10186.2 10186.2 .0 -15 .2 Rådata fra gravimeteret dag 206:

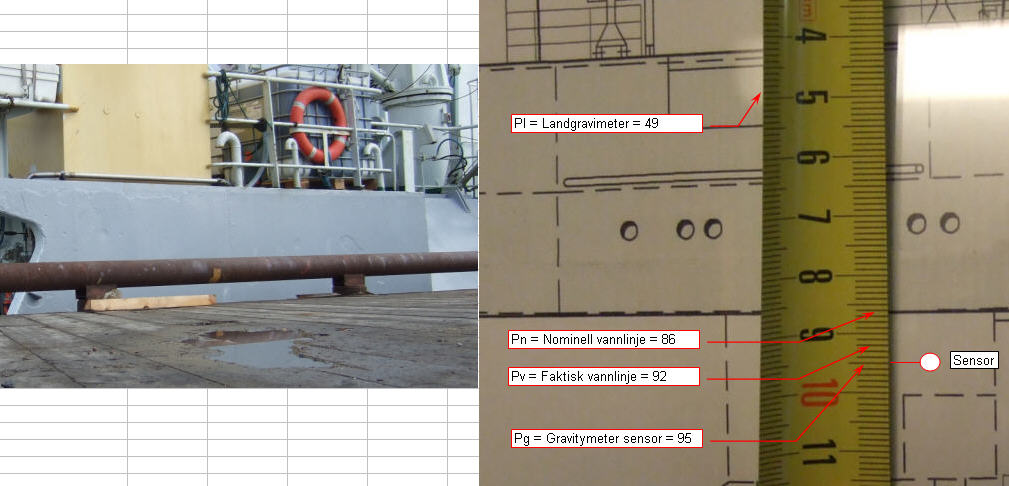

Avstand ned til vannflatenCa. kl 7:45 UTC ble det tatt bilde som viste landgravimeterets posisjon i forhold til skipet. Denne posisjonen er markert med Pl = Landgravimeter = 49 på en tegning i målestokk 1:100. Faktisk vannlinje er markert med Pv = Faktisk vannlinje = 92 på samme tegning. Differansen blir 92-49 = 43, som tilsvarer 4.3 meter.  Bilder tatt 14. august 2008 (dag 227), ca kl. 07:48 UTC, ved NorCargo kaien, Longyearbyen. Originalbilder her. Merk at tidsstempling i bildene er 2:02 etter UTC tid.
Målinger 19.august 2008 (dag 232), Longyearbyen, BykaiaSted: Bykaia, Longyearbyen
Still readings--------------------------------------------------- DAG - TID DIG.GRAV ST CC RAW TC --------------------------------------------------- 232:13:31:20 10176.5 10176.2 .0 20 .3 Rådata fra gravimeteret dag 232: Avstand ned til vannflatenCa. kl 13:34 UTC ble det tatt bilde som viste landgravimeterets posisjon i forhold til skipet. Denne posisjonen er markert med Pl = Landgravimeter = 61 på en tegning i målestokk 1:100. Faktisk vannlinje er markert med Pv = Faktisk vannlinje = 92 på samme tegning. Differansen blir 92-61 = 31, som tilsvarer 3.1 meter.  Bilder tatt 19. august 2008 (dag 232), ca kl. 13:34 UTC, ved Bykaia, Longyearbyen. Originalbilder her. Merk at tidsstempling i bildene er 2:02 etter UTC tid.

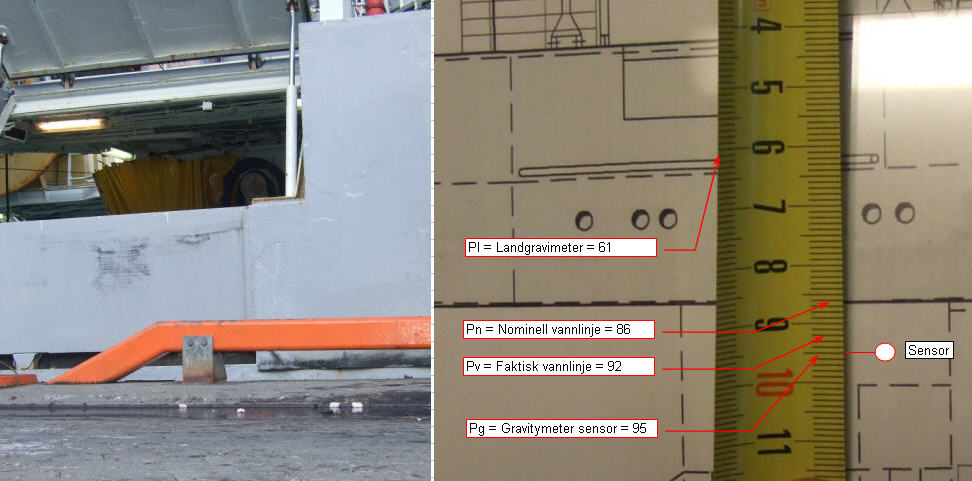

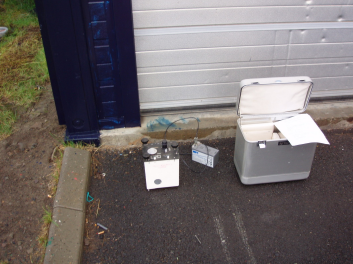

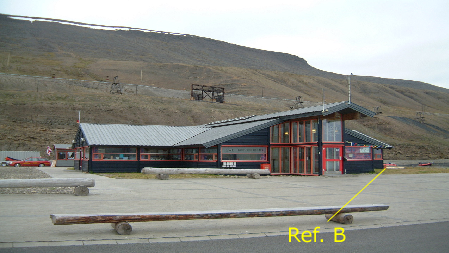

Nytt fastpunkt ved BykaiaVi har prøvd å etablere et nytt "fastpunkt" like ved Bykaia. Ved flere anledninger har vi målt differansen mellom det offisielle Longyearbyen P fastpunkt og vårt nye punkt ved Bykaia. Det nye punktet - kalt Ref.B - er plassert slik:
Tabell over alle målinger mellom Longyearbyen P fastpunkt og vårt nye punkt ved Bykaia:
Forskjell mellom fastpunkt ved Bykaia, og posisjon ved skipet

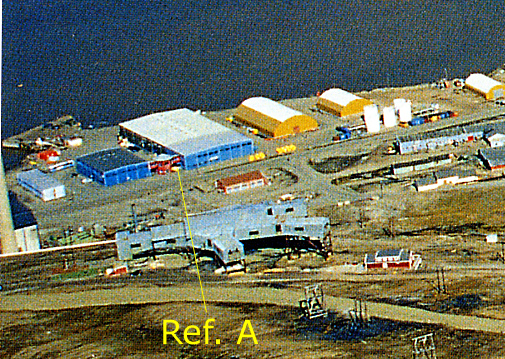

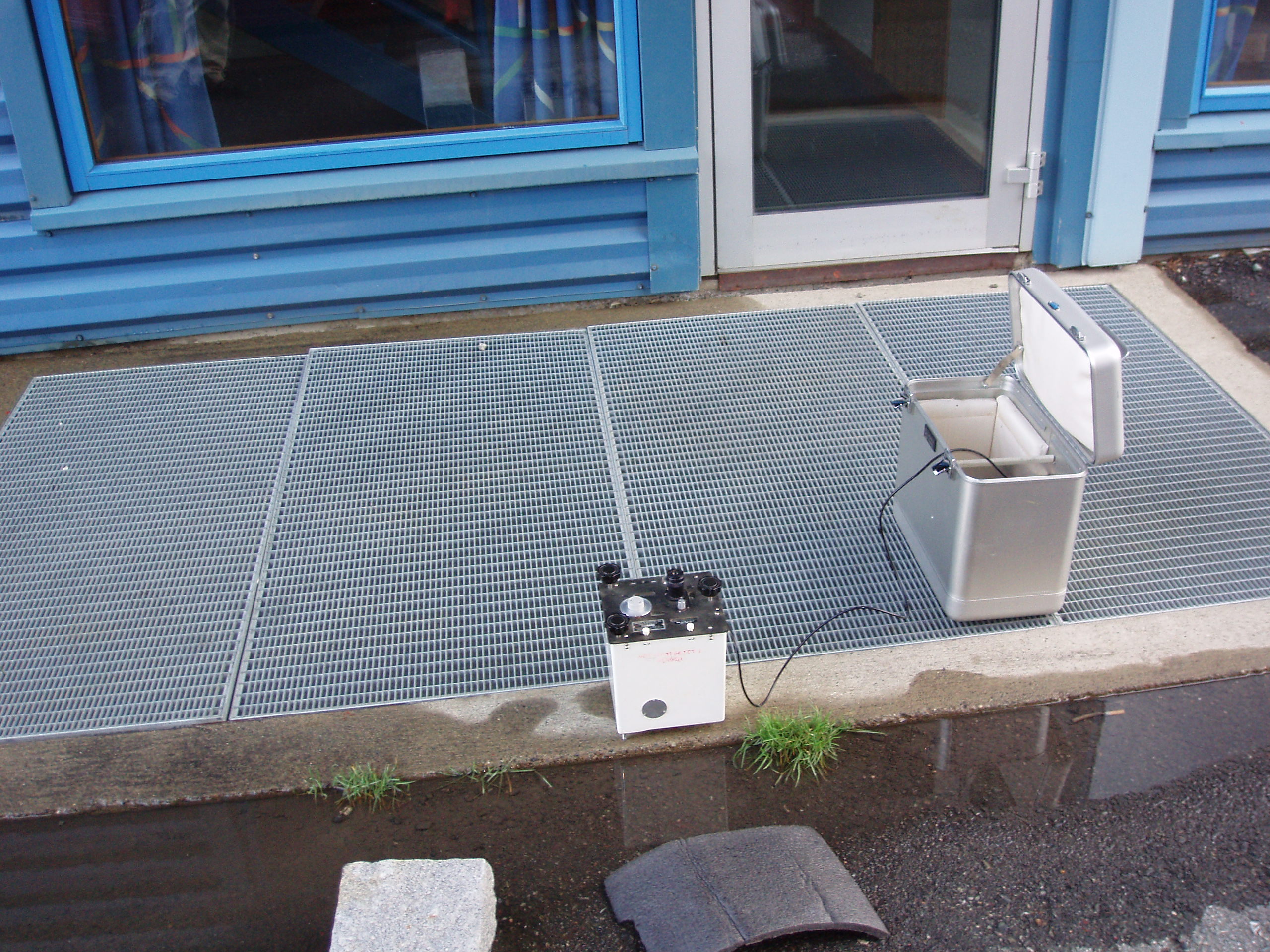

Nytt fastpunkt ved Nor-Cargo kaienVi har prøvd å etablere et nytt "fastpunkt" like ved Nor-Cargo kaien. Ved flere anledninger har vi målt differansen mellom det offisielle Longyearbyen P fastpunkt og vårt nye punkt ved Nor-Cargo kaien. Det nye punktet - kalt Ref.A - er plassert slik:
Tabell over alle målinger mellom Longyearbyen P fastpunkt og vårt nye punkt ved Nor-Cargo kaien:
Forskjell mellom fastpunkt ved Nor-Cargo kaien, og posisjon ved skipet

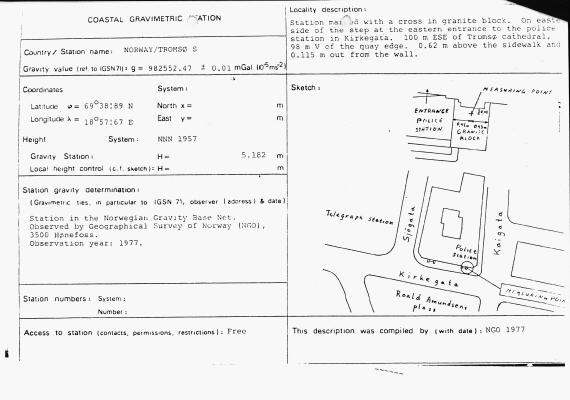

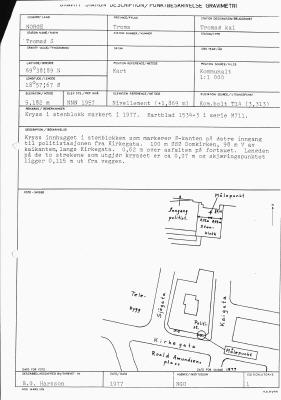

ReferansepunktTromsø, referanse punkt S - Kunstmuseet
LongyearbyenDessverre var Longyearbyen P referansepunkt ødelagt da det nye terminalbygget ble reist i 2007. Målinger ble utført noen meter fra det gamle referansepunktet.
 Longyearbyen referansepunkt P ligger nå i hangar.

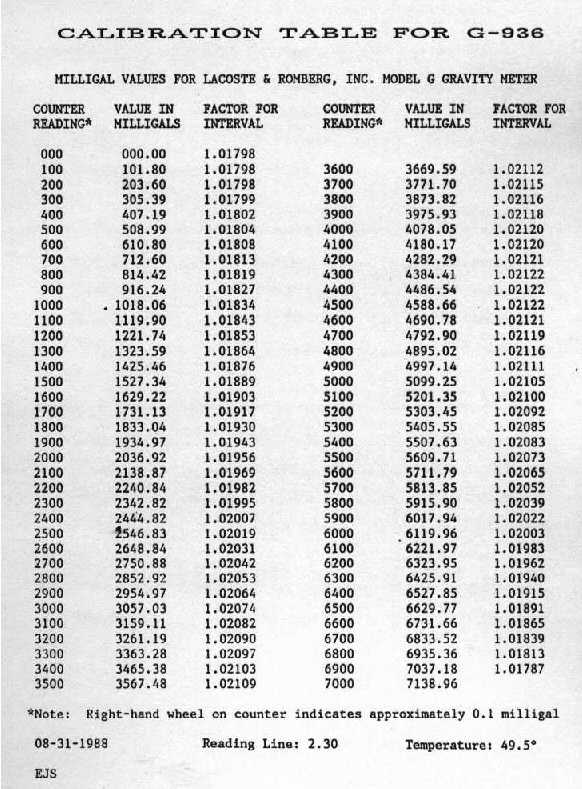

Land gravimeterKalibrasjonstabell:
ProgramvareEkstrahere data fra navigasjonsfilerINPUT FRA FIL - UTDRAG:
Time,Position: Filtered vessel position: East,North,Lat,Long,Data: Depth {input 3: ch1},Data: Gravimeter {input 2: ch1},Data: Magnetometer {input 1: ch1},
Runlineinfo: id: 1, name:NONEC016, longname: , start: 606715.75, 8252042.57 end: 616051.04, 8259958.75
20:50:57 08.08.2008, 610251.9206,8254559.5161, 074°21.041857', 018°39.827384', 46.6300, 10102.0200, 0.0000
20:51:07 08.08.2008, 610239.3053,8254545.1110, 074°21.034544', 018°39.800531', 44.8100, 10102.3300, 0.0000
20:51:17 08.08.2008, 610225.8700,8254531.3296, 074°21.027592', 018°39.772124', 44.8100, 10102.6400, 0.0000
20:51:27 08.08.2008, 610211.4859,8254517.0564, 074°21.020407', 018°39.741770', 45.6500, 10102.9600, 0.0000
20:51:37 08.08.2008, 610196.2038,8254501.9909, 074°21.012827', 018°39.709534', 0.0000, 10103.2700, 0.0000
20:51:47 08.08.2008, 610180.0354,8254486.9753, 074°21.005303', 018°39.675542', 42.3300, 10103.5900, 0.0000
OUTPUT, ØNSKET FORMAT, UTDRAG FRA FIL: 08.08.2008 20:50:57 074 21.041857' 018 39.827384' 46.6300 10102.0200 0.0000 08.08.2008 20:51:07 074 21.034544' 018 39.800531' 44.8100 10102.3300 0.0000 08.08.2008 20:51:17 074 21.027592' 018 39.772124' 44.8100 10102.6400 0.0000 08.08.2008 20:51:27 074 21.020407' 018 39.741770' 45.6500 10102.9600 0.0000 08.08.2008 20:51:37 074 21.012827' 018 39.709534' 0.0000 10103.2700 0.0000 08.08.2008 20:51:47 074 21.005303' 018 39.675542' 42.3300 10103.5900 0.0000 08.08.2008 20:51:57 074 20.998217' 018 39.640648' 0.0000 10103.9000 0.0000 SKRIPT FORBEDRING I stedet for fire desimaler ønsker vi to desimaler i utskrift. Dette ordnes ved å bytte ut noen linjer:
depth = float(s[5])
gravity = float(s[6])
magnetometer = float(s[7])
print date, time, \
lat.split(chr(0xb0))[0], lat.split(chr(0xb0))[1], \
lon.split(chr(0xb0))[0], lon.split(chr(0xb0))[1], \
"%1.2f" % depth, "%1.2f" % gravity, "%1.2f" % magnetometer
Bruker her metoder for formatering av tekst. Ellers info om metoder man kan bruke på tekststrenger. Ekstrahere data fra rå gravimeterfilerDette er datafil der de enkelte parametre har en bestemt posisjon - de er ikke atskilt med bestemte tegn. INPUT FRA FIL - UTDRAG: obs08a 2008208 0 0 010087.0310086.81 .06 -12.0 -13. -19. -85. 174. 14. 216. 60. 1. 0.00FFFFFF 11. obs08a 2008208 0 01010087.0610086.78 .14 -12.9 -13. -24. -95. 193. 15. 210. 61. 0. 0.00FFFFFF 11. obs08a 2008208 0 02010087.0810086.74 .14 -12.7 -15. -26. -105. 207. 13. 208. 63. -2. 1.00FFFFFF 11. obs08a 2008208 0 03010087.0910086.70 .13 -12.3 -20. -33. -119. 217. 5. 211. 67. -2. 1.00FFFFFF 11. obs08a 2008208 0 04010087.1110086.64 .19 -12.9 -23. -40. -132. 222. -4. 210. 68. -2. 1.00FFFFFF 11. Her er formatet: 00000000011111111112222222222333333333344444444445 .... 12345678901234567890123456789012345678901234567890 .... IIIIIIIIIIYYYYDDDHHMMSSGGGGG.GGSSSSS.SSCCCC.CCBBBBBB.BVVVVVVV.LLLLLLL.XXXXXXX.#######.-------------etc---------#######.HHHHHHHHPPPPP.AAA.AAA---etc----AAA.AAA. Ønsker å hente: YYYY DDD HHMMSS GGGGG.GG SSSSS.SS (og vise klokkeslett som HH:MM:SS). OUTPUT, ØNSKET FORMAT, UTDRAG FRA FIL: 2008 208 00:00:00 10087.03 10086.81 2008 208 00:00:10 10087.06 10086.78 2008 208 00:00:20 10087.08 10086.74 2008 208 00:00:30 10087.09 10086.70 2008 208 00:00:40 10087.11 10086.64 2008 208 00:00:50 10087.11 10086.58 2008 208 00:01:00 10087.11 10086.51 SKRIPT For å ekstrahere data fra filer hvor parametre har faste posisjoner brukes SLICE metode på tekststrengene. Det er en nyttig huskeregel når det gjelder SLICE-parametrene: Tenk deg at indexene peker MELLOM karakterene, og hvor posisjonen helt til venstre har index 0: Tekst = 'Hjelp' +---+---+---+---+---+ | H | j | e | l | p | +---+---+---+---+---+ 0 1 2 3 4 5 -5 -4 -3 -2 -1 Tekst[0:2] = 'Hj' Tekst[:2] = 'Hj' Tekst[2:4] = 'el' Tekst[2:] = 'elp' # Alt bak de to første Tekst[-1] = 'p' # Siste karakter Tekst[:-2] = 'Hje' # Alt unntatt de to siste Tekst[-2:] = 'lp' # De to siste |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
