INNLEDNING

Kartverket ber oss foreta gravity tie for gravimeteret som er ombord i deres oppmålingsfartøy "Hydrograf". Fartøyet befinner seg i Bergen til 6/7. januar 2022.

GRAVITY TIE UTFØRT 5. OG 6. JANUAR 2022

Måleinstrument

• L&R LAND GRAVITY METER, G-MODEL
• S/N: G-936

Målepunkt ved MS "Hydrograf" - Nykirkekaien, Bergen

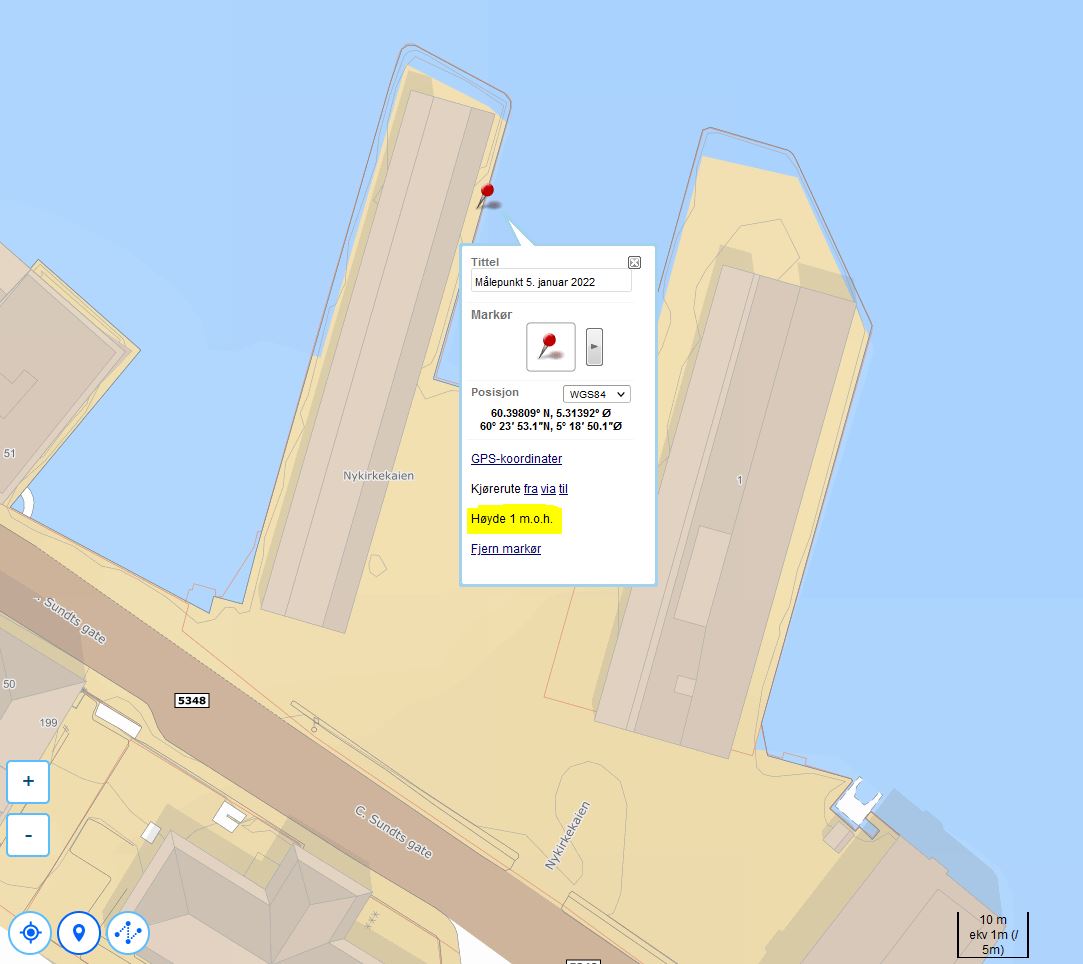

Posisjon hvor målingene ble utført på Nykirkekaien, 5. jan. 2022. Kartlink

5. januar 2022: Målepunkt ved MS "Hydrograf", Nykirkekaien, Bergen

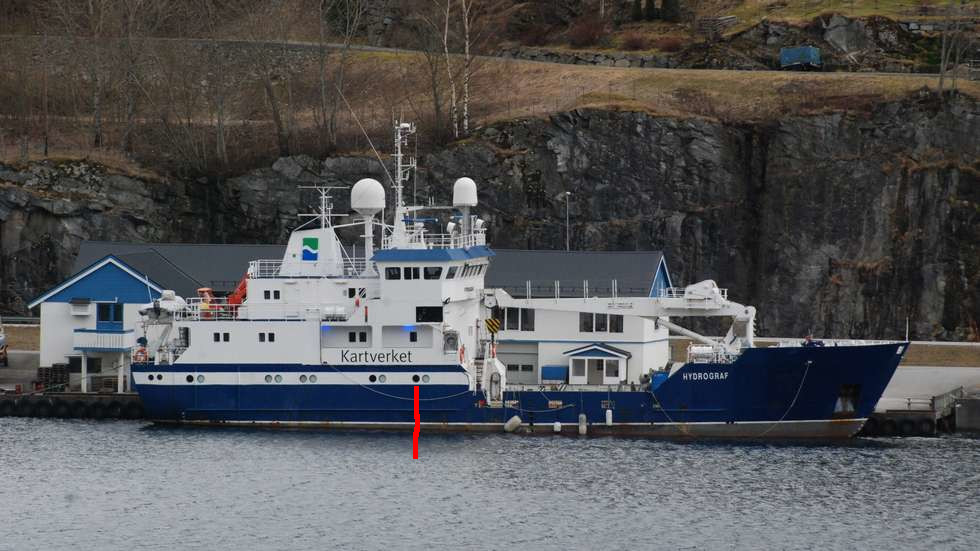

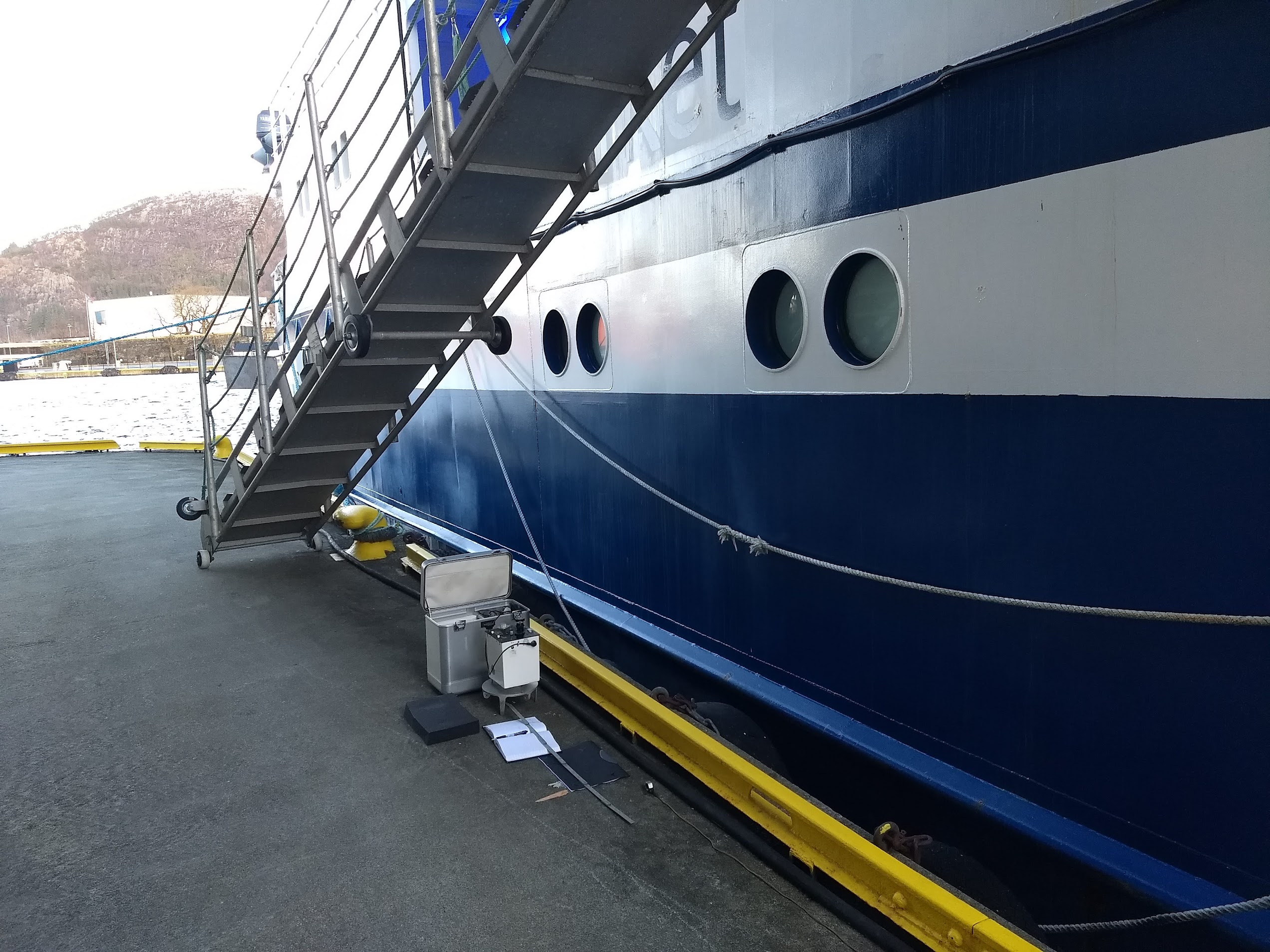

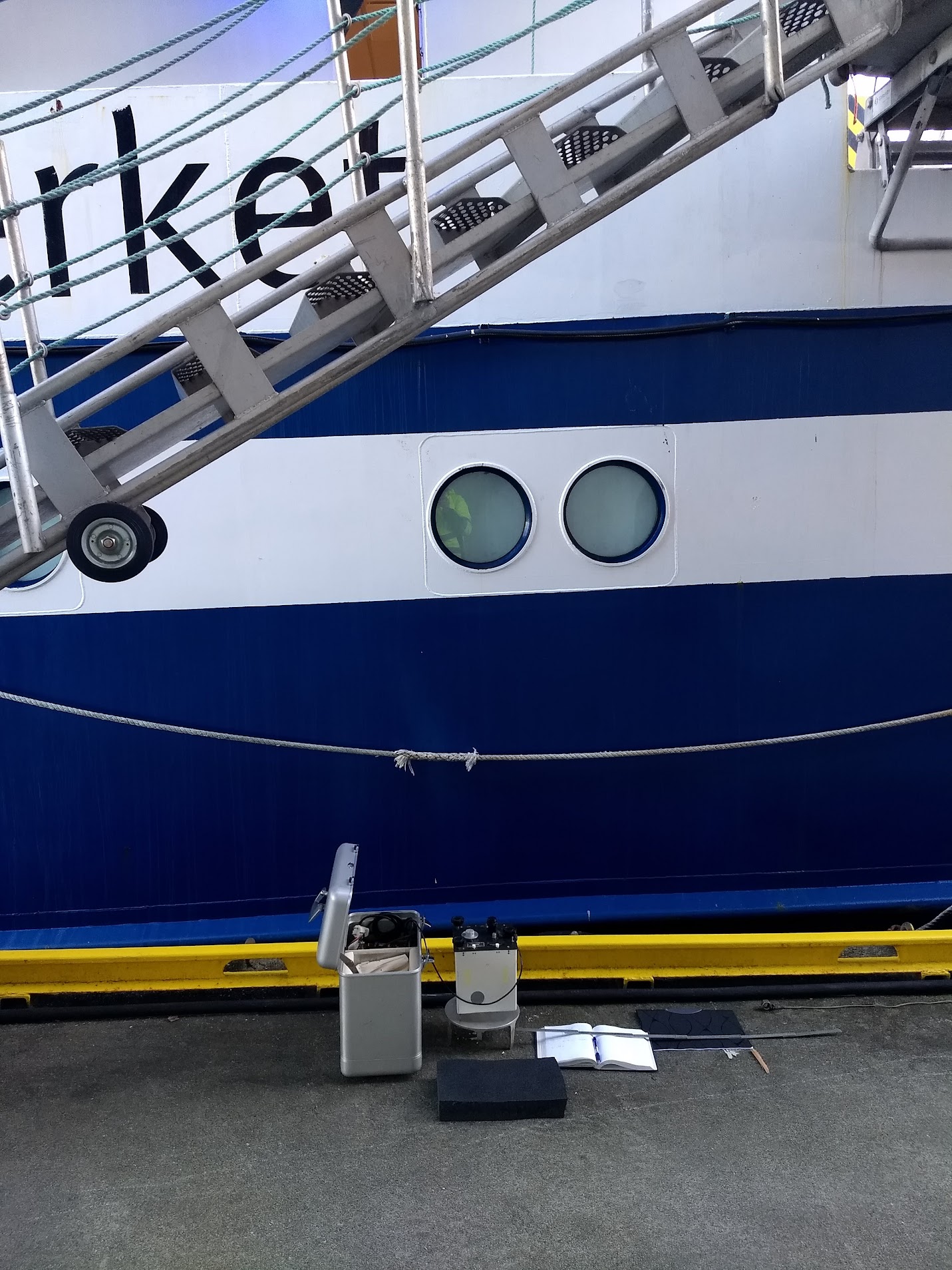

Fig A: Punkt på fartøyet hvor målingen bør gjøres. Klikk for større bilde. Fig B: Punkt hvor målingen ble utført 5. jan. 2022. Klikk for større bilde.	Fig C: Punkt hvor målingen ble utført 5. jan. 2022. Klikk for større bilde.

Tyngdestasjon "BERGEN S", Realfagbygget, Allé gt. 41, Bergen

 Her er de nye verdier vi har beregnet. Vi har gjort målingene med et absolutt gravimeter av typen A-10. Verdier på bakkenivå.

 Bergen Q   981935519.560 uGal (microGal, flyplass)
 Bergen S   981932314.410 uGal

Klikk for å åpne PDF-fil:

Referansepunkt i kjelleren på Realfagbygget, Allé gt. 41, Bergen (klikk for å åpne PDF-fil).

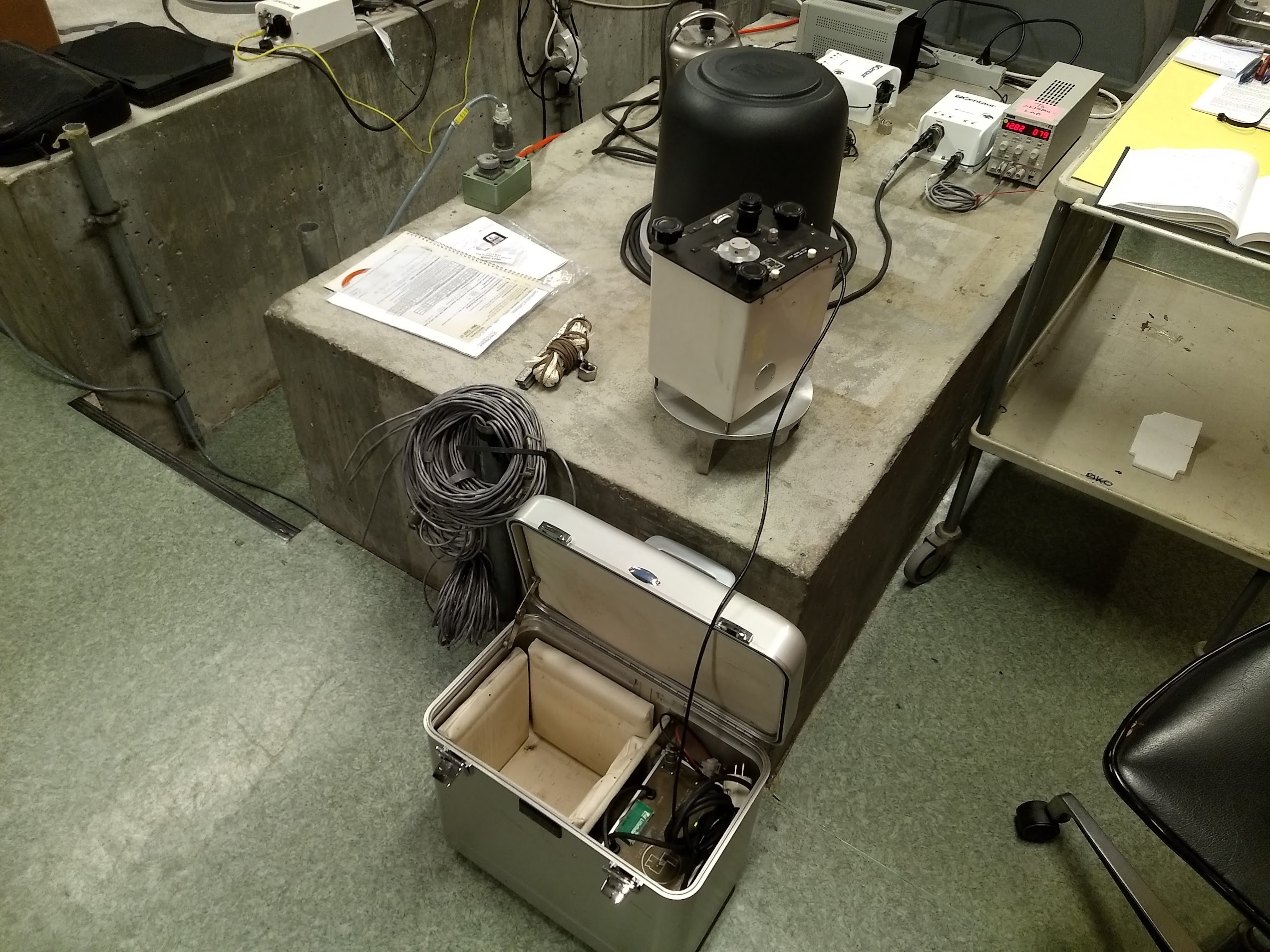

Målepunkt Realfagbygget, Allé gt. 41, 5. jan. 2022. Klikk for større bilde.	Målepunkt Realfagbygget, Allé gt. 41, 5. jan. 2022. Klikk for større bilde.

Målinger 5. jan. 2022

Differanser:

• Mellom måling 1 og 2:
  • C.U.: 4.858
  • mGal: 5533.800 - 5528.841 = 4.959 mGal
• Mellom måling 2 og 3:
  • C.U.:
  • mGal: 5533.800 - 5529.017 = 4.783 mGal
• Dvs en ulikhet på 0.176 mGal

Test av landgravimeter mellom kjeller og 4.etasje i Realfagbygget

For å få en indikasjon på landgravimeterets oppførsel målte vi differansen mellom verdi i kjeller og i 4 etasje i Realfagbygget. Vi målte også høydeforskjellen (i trappegangen, mellom gulvene):

  Realfagbygget v/heis kjeller mot sør:      05.01.2022 kl 10:21 UTC:    5416.025 CU
  Realfagbygget v/heis 4. etasje mot sør:    05.01.2022 kl 10:32 UTC:    5411.180 CU

  Høydeforskjell mellom gulvene, målt via trappegangen: 17.68 meter
  Dvs avstand mellom hver etasje:  17.68 / 5  (fordi man teller Kjeller -> Utgangsetasje -> 1. etasje osv)  =  3.54 meter

Målinger 6. januar 2022

FEIL MED TERMOSTATSTYRING AV SENSORHUS - TEMP BØR VÆRE 49.5 gr C

Tidspunkt [UTC]	Målepunkt nr	Temperatur [gr. C]	Bilde - klikk for større versjon

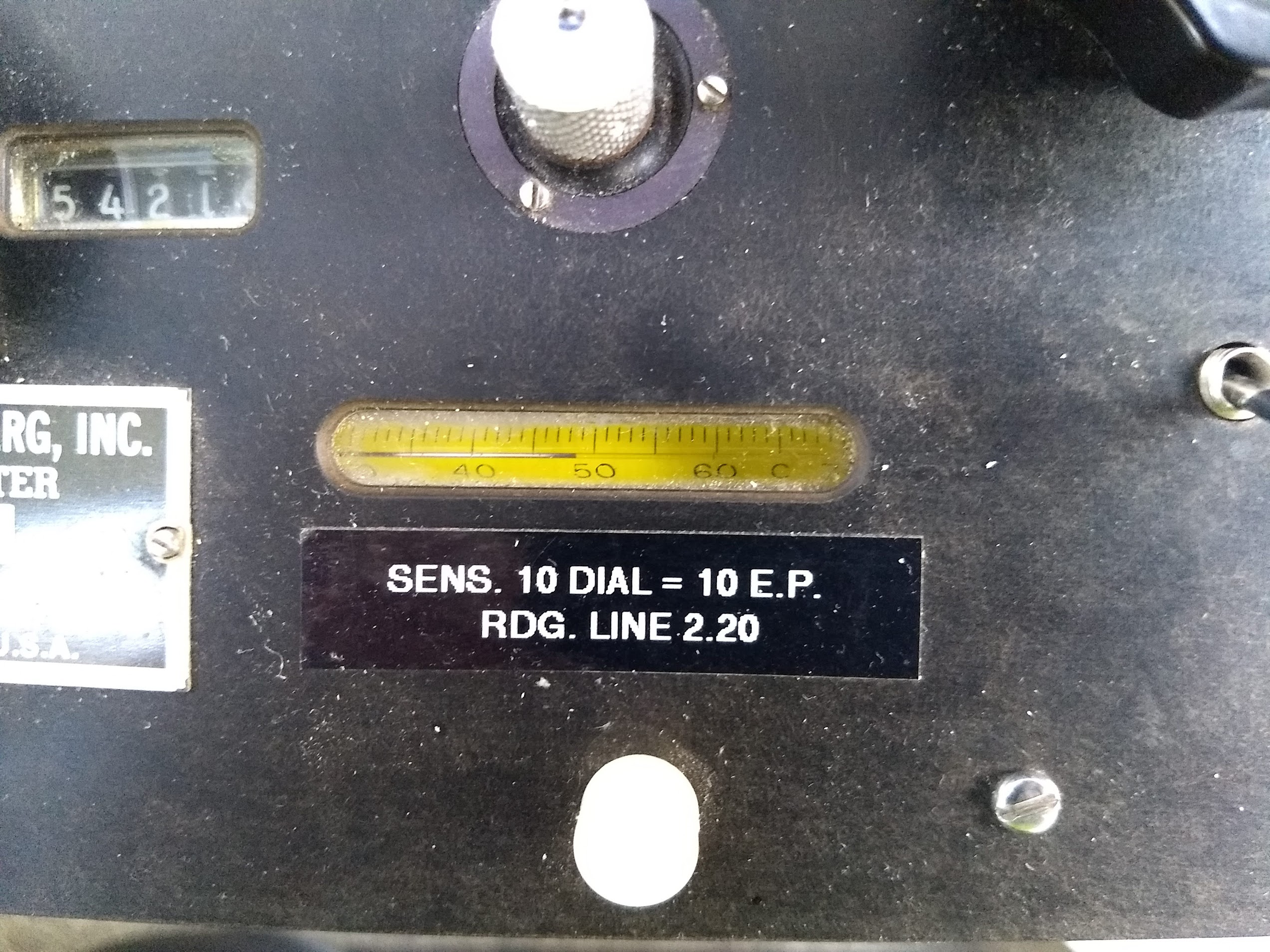

06.01.2022 10:26:00 UTC	#5 Nykirkekaien	49.5	Bilde tidsstempling: 20220106_112600 (lokal tid). Klikk for større versjon.
06.01.2022 11:26:38 UTC	#7 Nykirkekaien	48.9	Bilde tidsstempling: 20220106_122638 (lokal tid). Klikk for større versjon.

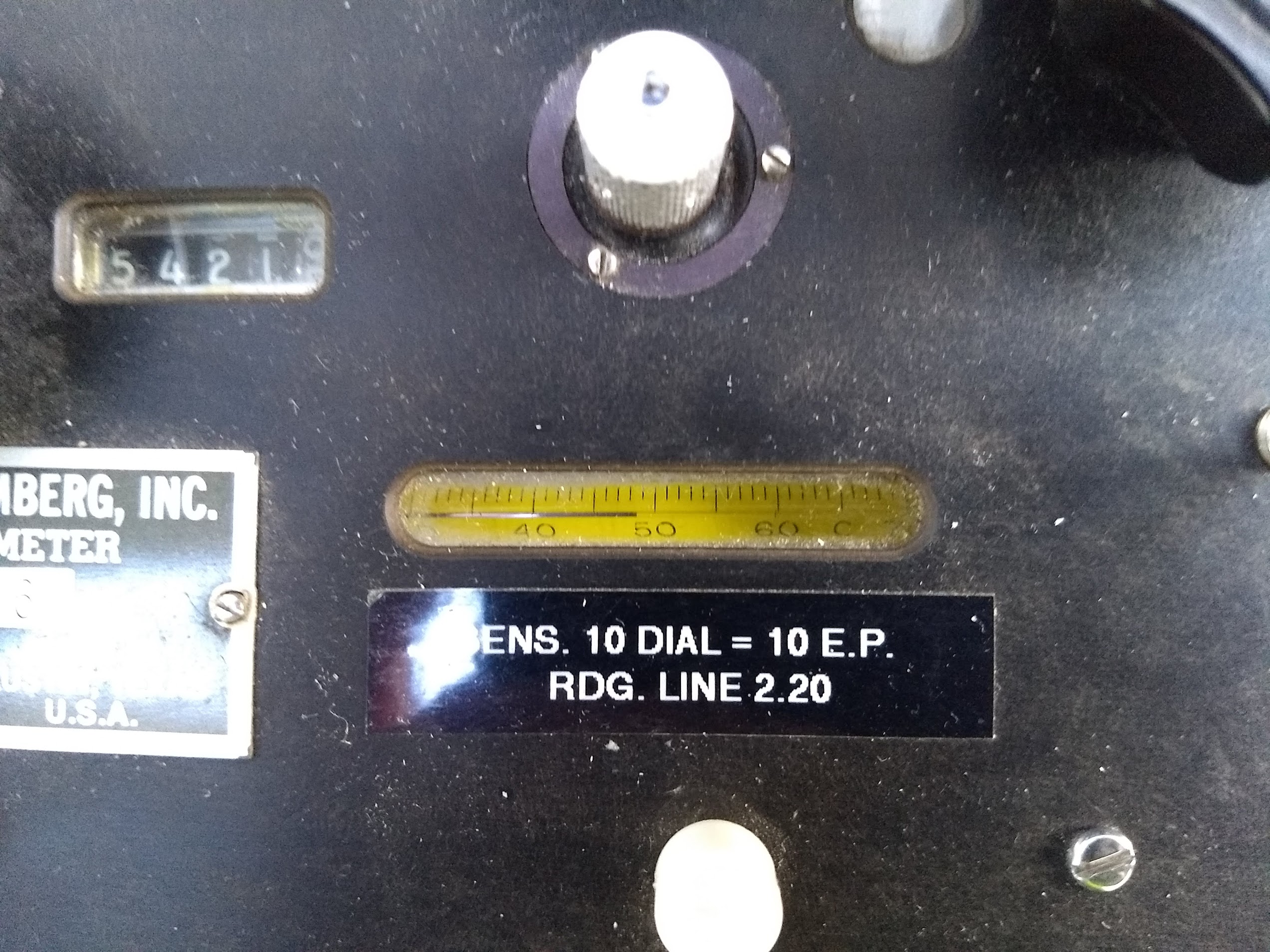

06.01.2022 11:43:46 UTC	#7 Nykirkekaien	48.8	Bilde tidsstempling: 20220106_124346 (lokal tid). Klikk for større versjon.
06.01.2022 11:47:59 UTC	#7 Nykirkekaien	48.8	Bilde tidsstempling: 20220106_124759 (lokal tid). Klikk for større versjon.
06.01.2022 12:07:28 UTC	#8 Realfagbygget referansepunkt	47.2	Bilde tidsstempling: 20220106_130728 (lokal tid). Klikk for større versjon.

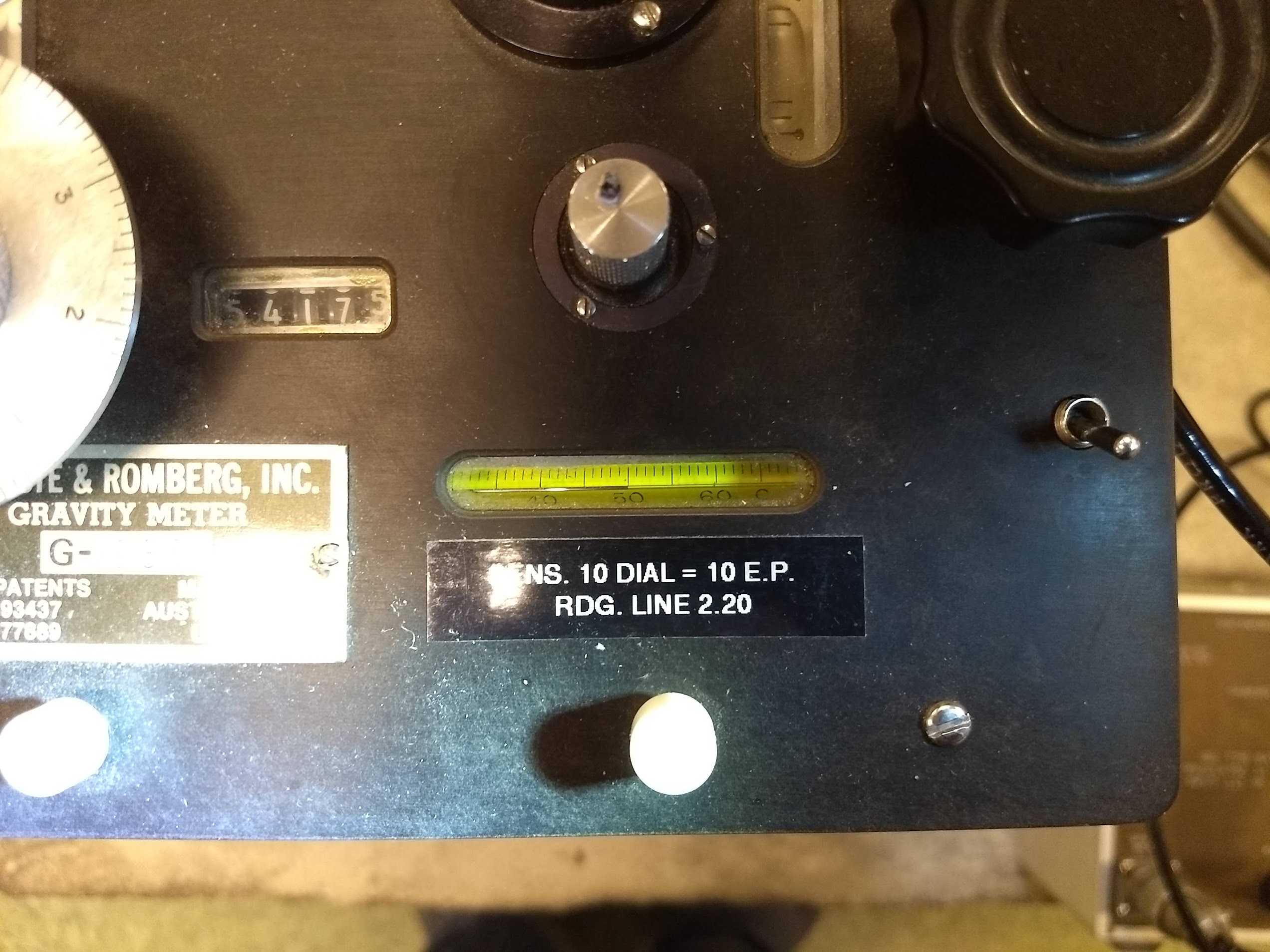

06.01.2022 14:13:42 UTC	#9 Realfagbygget referansepunkt	50.0	Bilde tidsstempling:20220106_151342 (lokal tid). Klikk for større versjon.

SAMMENDRAG - OG SAMMENLIKNING MED TIDLIGERE GRAVITY TIE PÅ NESTEN SAMME STED

Av de målingene som ble foretatt 5. og 6. jan 2022 er det kun to sett som bør brukes: De som ble først utført i Realfagbygget -- når sensortemperatur var stabil på 49.5 grader -- og deretter ved kaien -- når sensortemperatur var redusert ganske lite.

Januar 2022

Punkt hvor målingen ble utført 5. og 6. jan. 2022. Klikk for større bilde.

Posisjon hvor målingene ble utført på Nykirkekaien, 5. og 6. jan. 2022. Klikk for større bilde. Kartlink

 5. og 6. januar 2022
 Gravitymeter: LaCoste & Romberg, model G, S/N: G-936
 O.M.


 ---------------------------------------------------------------------------
 Location             Time         Reading      Average        Difference
                      [UTC]        [C.U.]       [C.U.]           [C.U.]
 ---------------------------------------------------------------------------
 (1) Realfagbygget    12:02       5416.025
     05.01.2022       12:04       5416.025
                      12:06       5416.025     5416.025

 (2) Nykirkekaien     12:48       5420.883
     05.01.2022       12:52       5420.883
                      12:54       5420.883     5420.883       2 -> 1: 4.858
                      Høyde fra kai ned til vannoverflate: 1.44 m


 (3) Realfagbygget    09:28       5416.013
     06.01.2022       09:30       5416.015
                      09:32       5416.015     5416.014

 (4) Nykirkekaien     10:21       5420.841
     06.01.2022       10:23       5420.841
                      10:25       5420.841     5420.841       4 -> 3: 4.827
                      Høyde fra kai ned til vannoverflate: 1.50 m

Januar 2013

Landgravimeter posisjon ved gravity tie 31. januar 2013

Landgravimeter posisjon ved gravity tie 31. januar 2013.

 Ref: https://www.geo.uib.no/eworkshop/gravitymeter/index.php?n=Main.Survey-2012-13
 31 Jan, 2013 - End of Survey
 Gravitymeter used:
 LaCoste & Romberg, model G, S/N: G-936
 O.M.

 ---------------------------------------------------------------------------
 Location             Time         Reading      Average        Difference
                      [UTC]        [C.U.]       [C.U.]           [C.U.]
 ---------------------------------------------------------------------------
 (1) Bradbenken       09:50       5414.920
                      09:52       5414.920
                      09:54       5414.920     5414.920
                      Høyde fra sjø opp til kaikant: 140 cm

 (2) Realfagbygget    10:26       5410.018
                      10:28       5410.020
                      10:30       5410.020     5410.019        1 -> 2: 4.901

 (3) Bradbenken       11:02       5414.920
                      11:03       5414.920
                      11:05       5414.920     5414.920        3 -> 1: 4.901
                      Høyde fra sjø opp til kaikant: 103 cm

Juli 2011

 Vet ikke eksakt hvor på Nykirkekaien målingen ble foretatt.

 Ref: https://www.geo.uib.no/eworkshop/index.php?n=Main.OBS-2011
 31 July 2011 - Start of Survey
 Gravitymeter used:
 LaCoste & Romberg, model G, S/N: G-936
 O.M.

 ---------------------------------------------------------------------------
 Location             Time         Reading      Average        Difference
                      [UTC]        [C.U.]       [C.U.]           [C.U.]
 ---------------------------------------------------------------------------
 (1) Nykirkekaien     12:02       5414.780
                      12:05       5414.780
                      12:07       5414.780      5414.780
                      Distance to sea surface: 1.80 m

 (2) Realfagbygget    12:31       5410.190
                      12:34       5410.190
                      12:35       5410.190      5410.190        1 -> 2: 4.590

 (3) Nykirkekaien     13:20       5414.770
                      13:23       5414.790
                      13:25       5414.800
                      13:28       5414.785      5414.786        3 -> 2: 4.596
                      Distance to sea surface: 2.10 m

Mai 2009

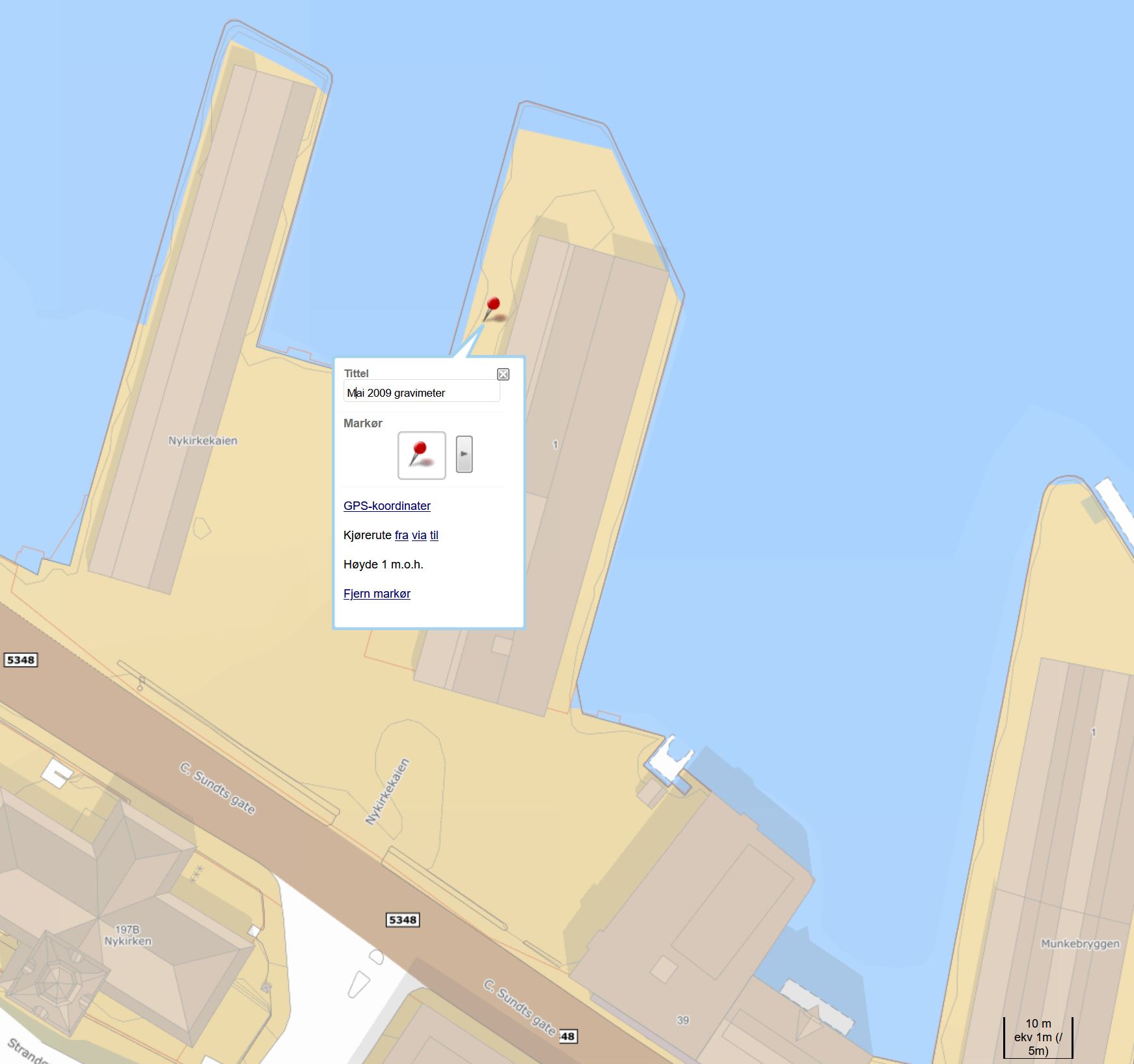

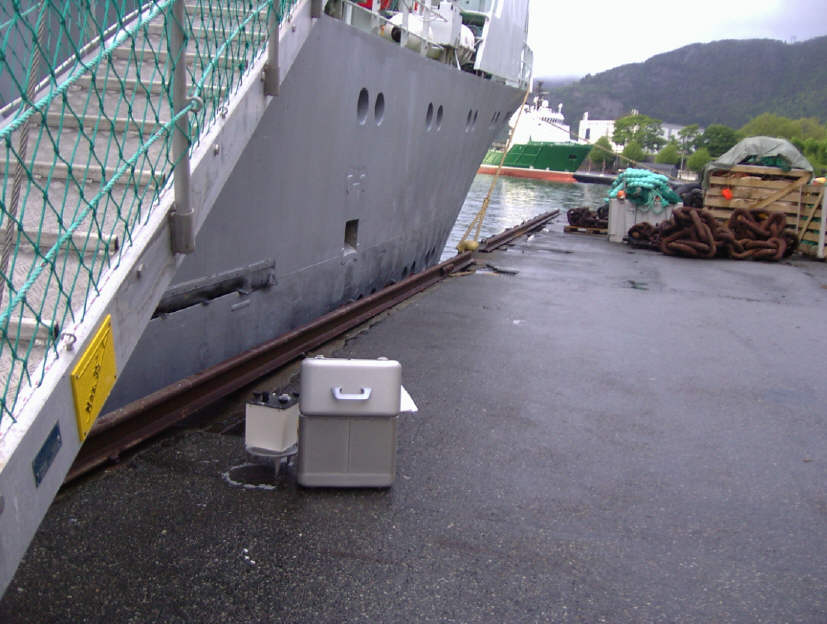

Gravity tie, Nykirkekaien, 24.05.2009. Klikk for større bilde.

Klikk for større bilde. Kartlink

 Ref: https://www.geo.uib.no/eworkshop/OBS-2009/index.php?n=Main.Gravitymeter
 24 May 2009 - Start of Survey
 Gravitymeter used:
 LaCoste & Romberg, model G, S/N: G-936
 O.M.

 ---------------------------------------------------------------------------
 Location             Time         Reading      Average        Difference
                      [UTC]        [C.U.]       [C.U.]           [C.U.]
 ---------------------------------------------------------------------------
 (1) Realfagbygget    14:33       5408.597
                      14:36       5408.594
                      14:38       5408.597     5408.596

 (2) Nykirkekaien     18:55       5413.305
                      19:00       5413.300
                      19:04       5413.299     5413.301       2 -> 1: 4.705
                      Height sea surface - pier: 2.10 m

 (3) Realfagbygget    19:21       5408.600
                      19:23       5408.593
                      19:30       5408.590     5408.594       2 -> 3: 4.707

 (4) Nykirkekaien     19:45       5413.305
                      19:47       5413.340
                      19:49       5413.330     5413.325       4 -> 3: 4.731
                      Height sea surface - pier: 1.93 m

Juli 2005

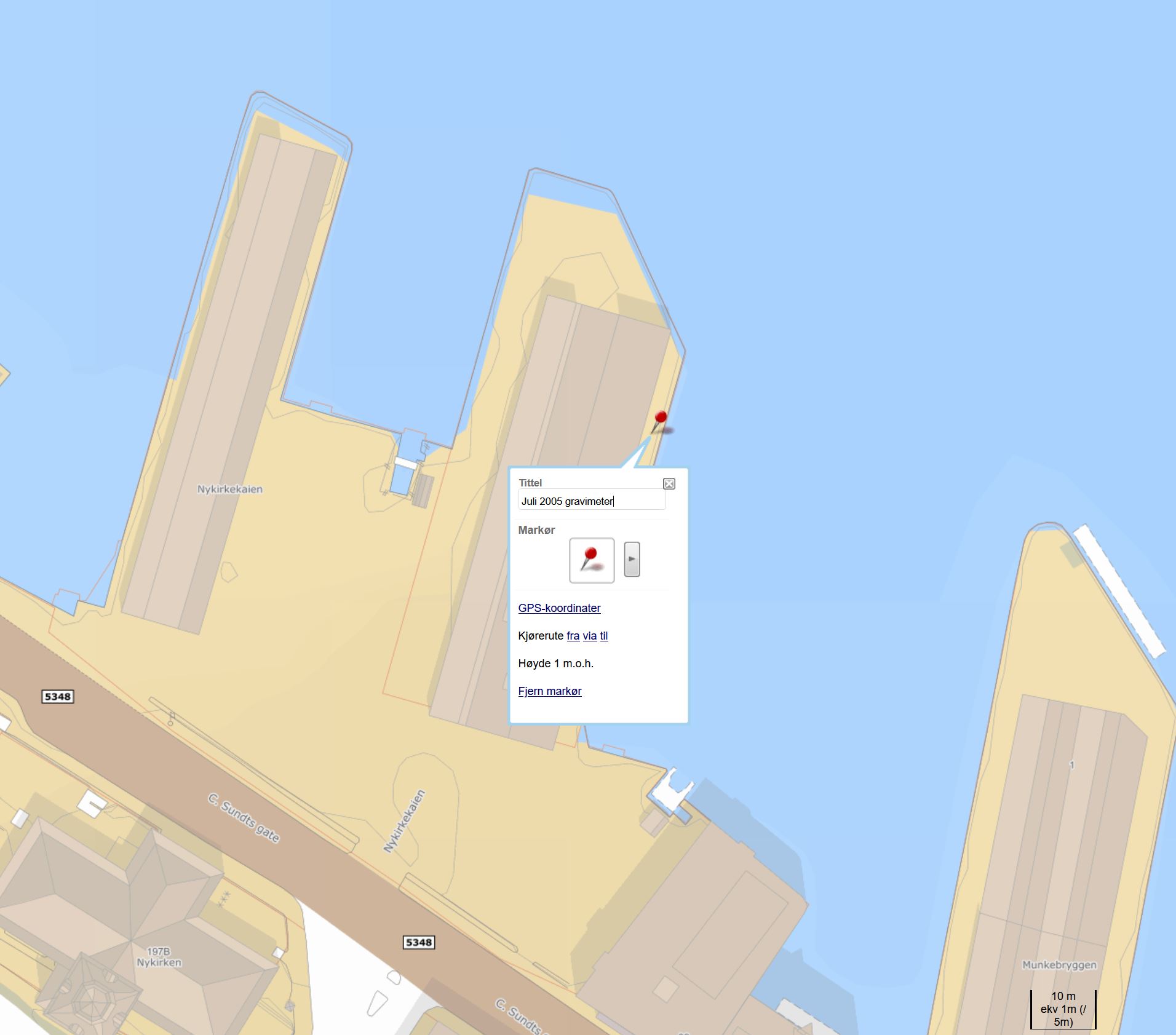

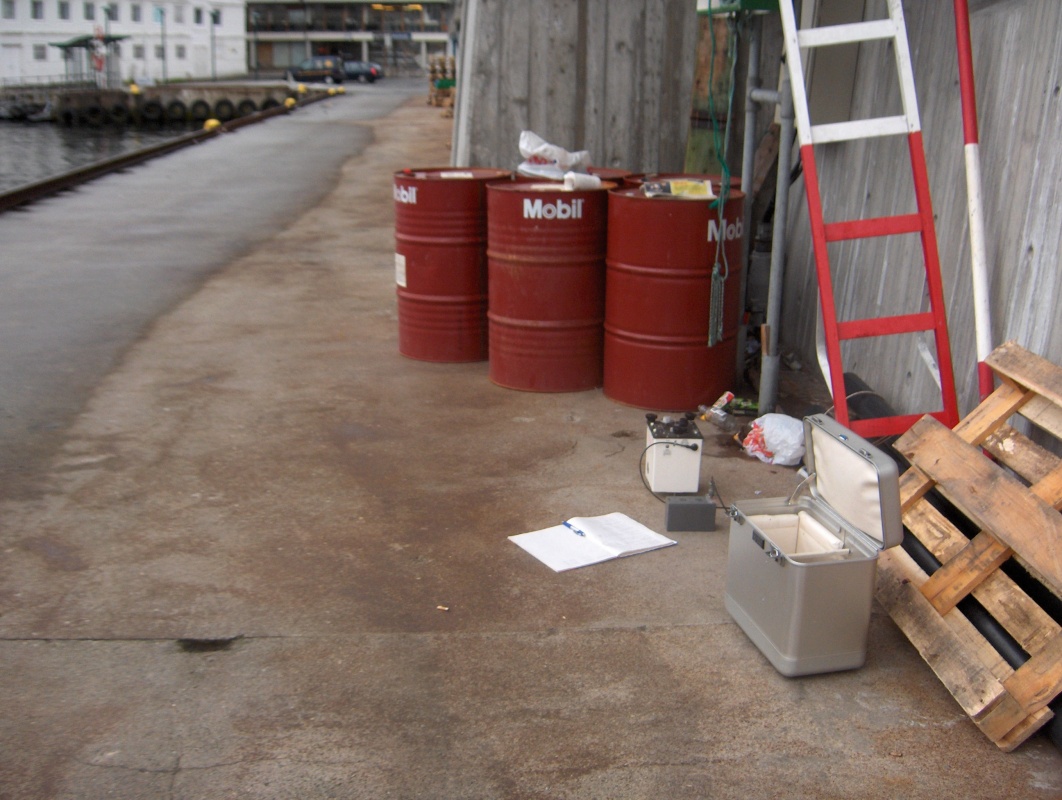

Gravity tie, 15. juli 2005, Nykirkekaien, Bergen. Klikk for større bilde.

Gravity tie, 15. juli 2005, Nykirkekaien, Bergen. Klikk for større bilde. Kartlink.

 Ref.: https://www.geo.uib.no/eworkshop/Pedersen-2005/
 Date: 15 July 2005
 Gravitymeter used:
 LaCoste & Romberg, model G, S/N: G-936
 O.M.

 ---------------------------------------------------------------------------
 Location             Time         Reading      Average        Difference
                      [UTC]        [C.U.]       [C.U.]           [C.U.]
 ---------------------------------------------------------------------------
 (1) Nykirkekaien     13:03       5397.788
                      13:06       5397.755
                      13:08       5397.760      5397.768
                      Height from quay to sea surface: 160 cm


 (2) Realfagbygget    13:41       5393.259
                      13:44       5393.260
                      13:48       5393.228      5393.249     1 -> 2: 4.519

 (3) Nykirkekaien     14:22       5397.819
                      14:24       5397.805
                      14:26       5397.780
                      14:27       5397.782      5397.797     3 -> 2: 4.547
                      Height from quay to sea surface: 132 cm *)

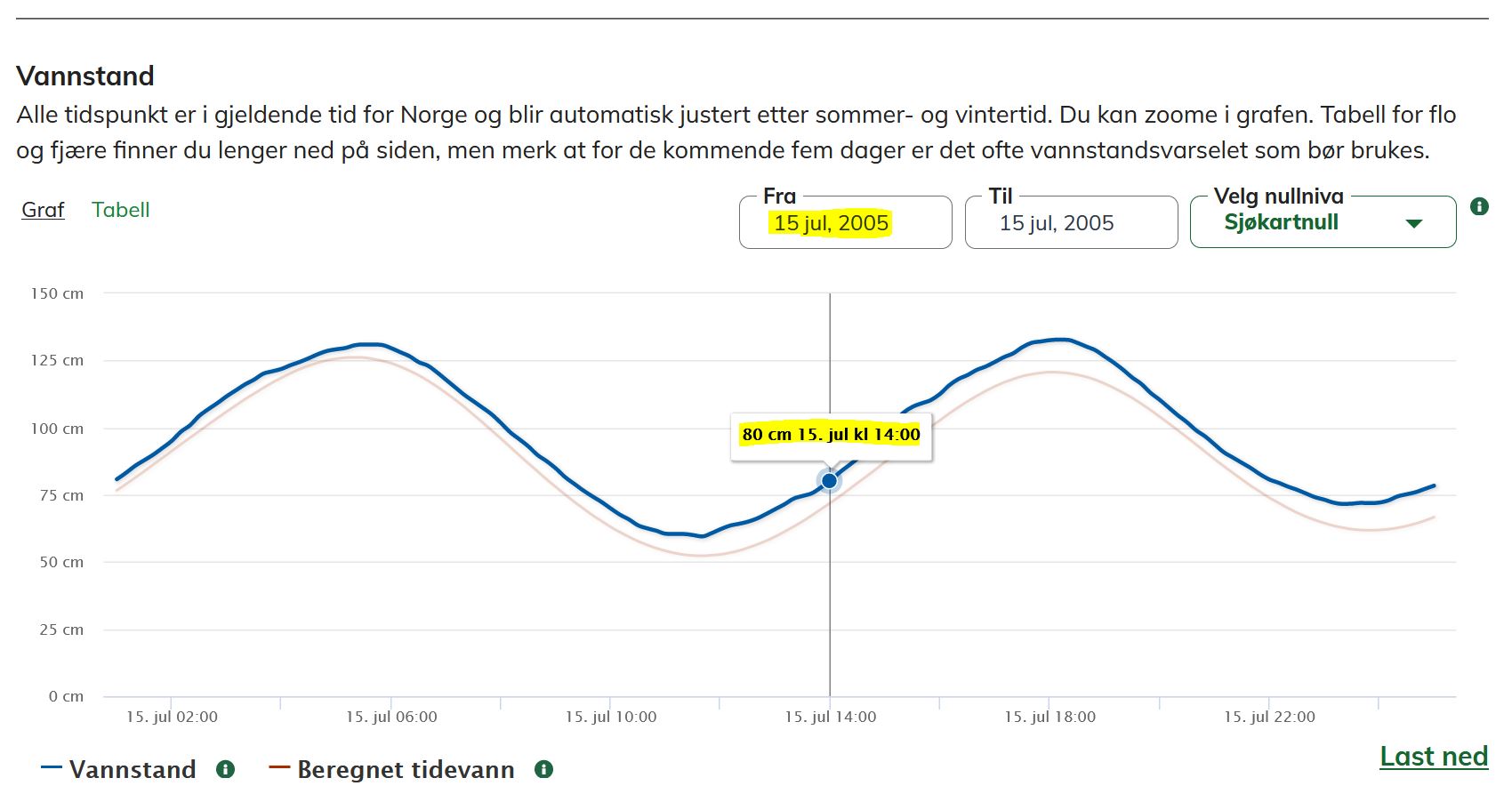

 *) Vannstand Bergen 15. juli 2005]]:    Kl 13:00 UTC = 14:00 LT:  80 cm
                                         Kl 14:30 UTC = 15:30 LT:  108 cm
                                         Endring:  28 cm
                                         Kilde:  Kartverket

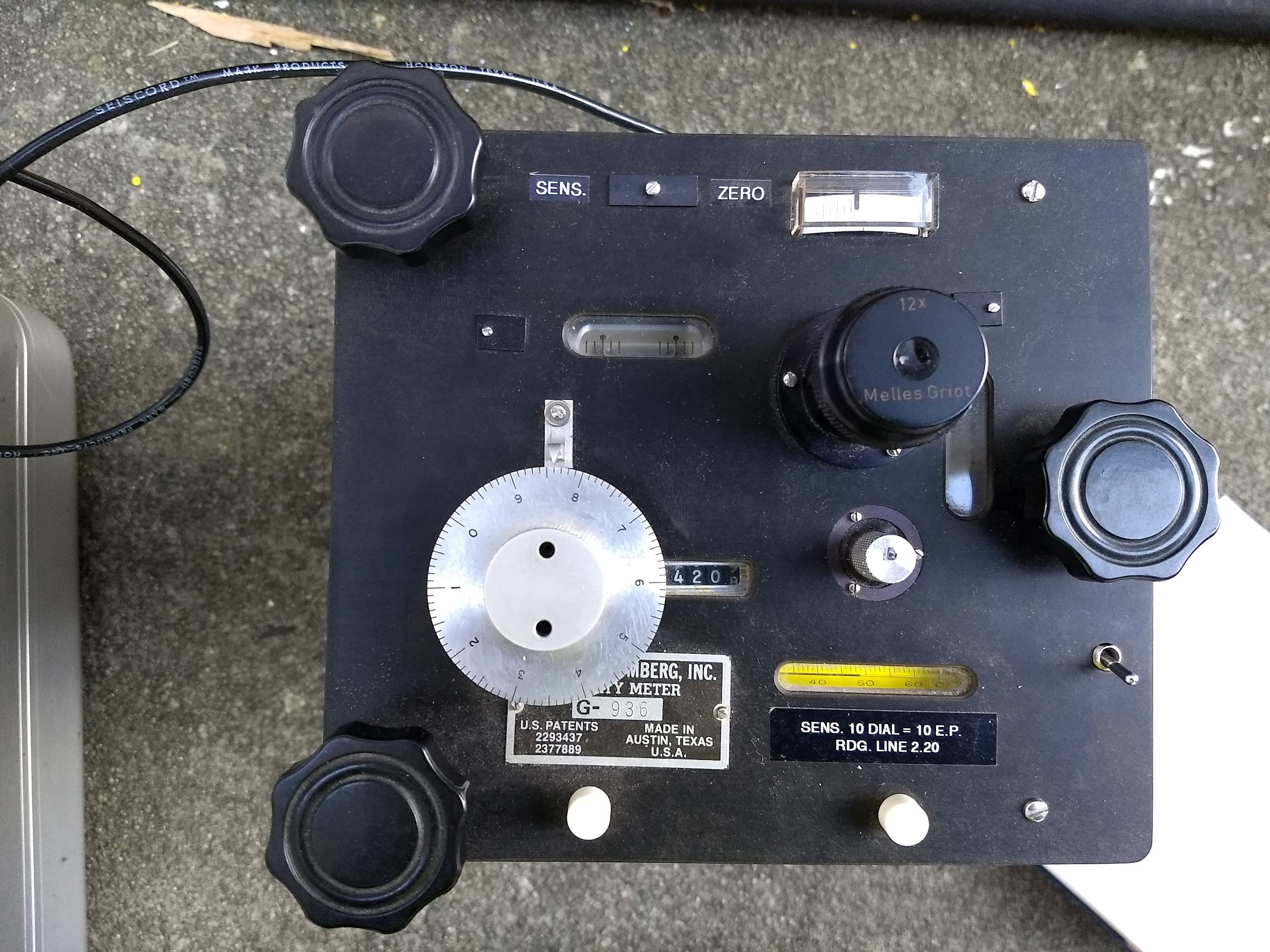

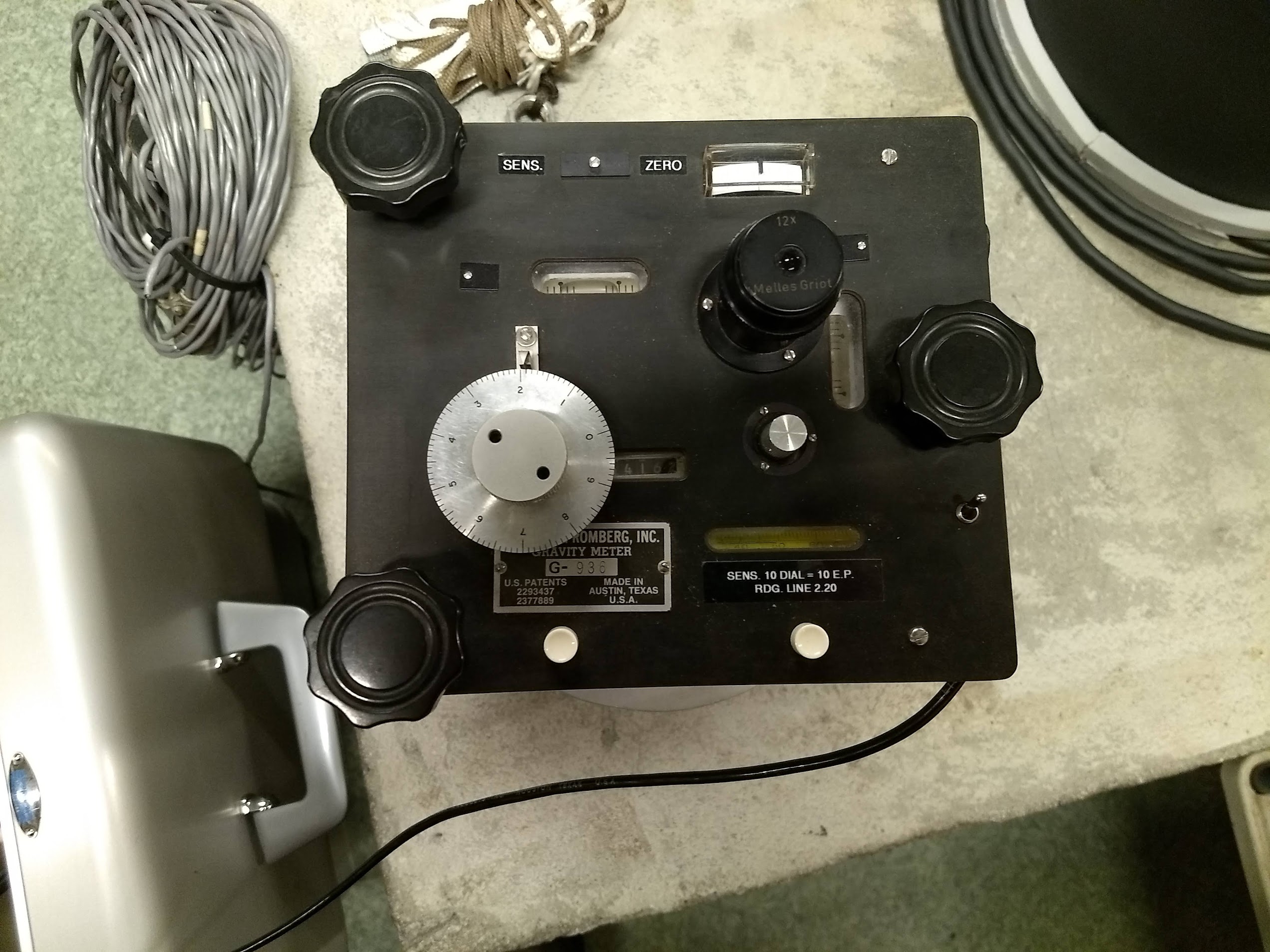

L&R LAND GRAVITY METER, G-MODEL, S/N: G-936

Manual revisions

• 2002 version: LaCoste & Romberg: Instruction Manual, Model G & D Gravity Meter
  Each page is labelled with month and year, instead of a document revision number that applies to whole document.
  Also local copy
• 1989 version: LaCoste & Romberg: Instruction Manual, Model G & D Gravity Meter
  Only for reference - don't use.
  Also local copy

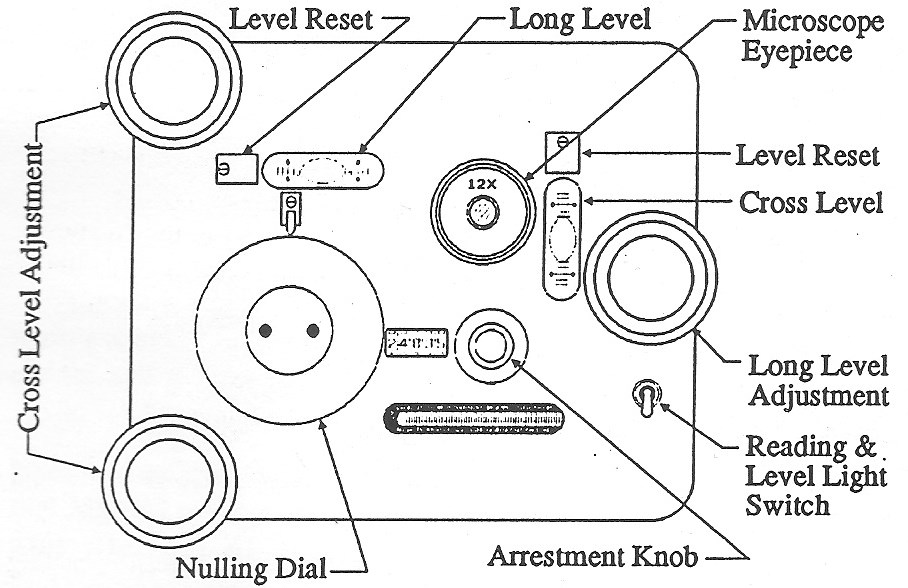

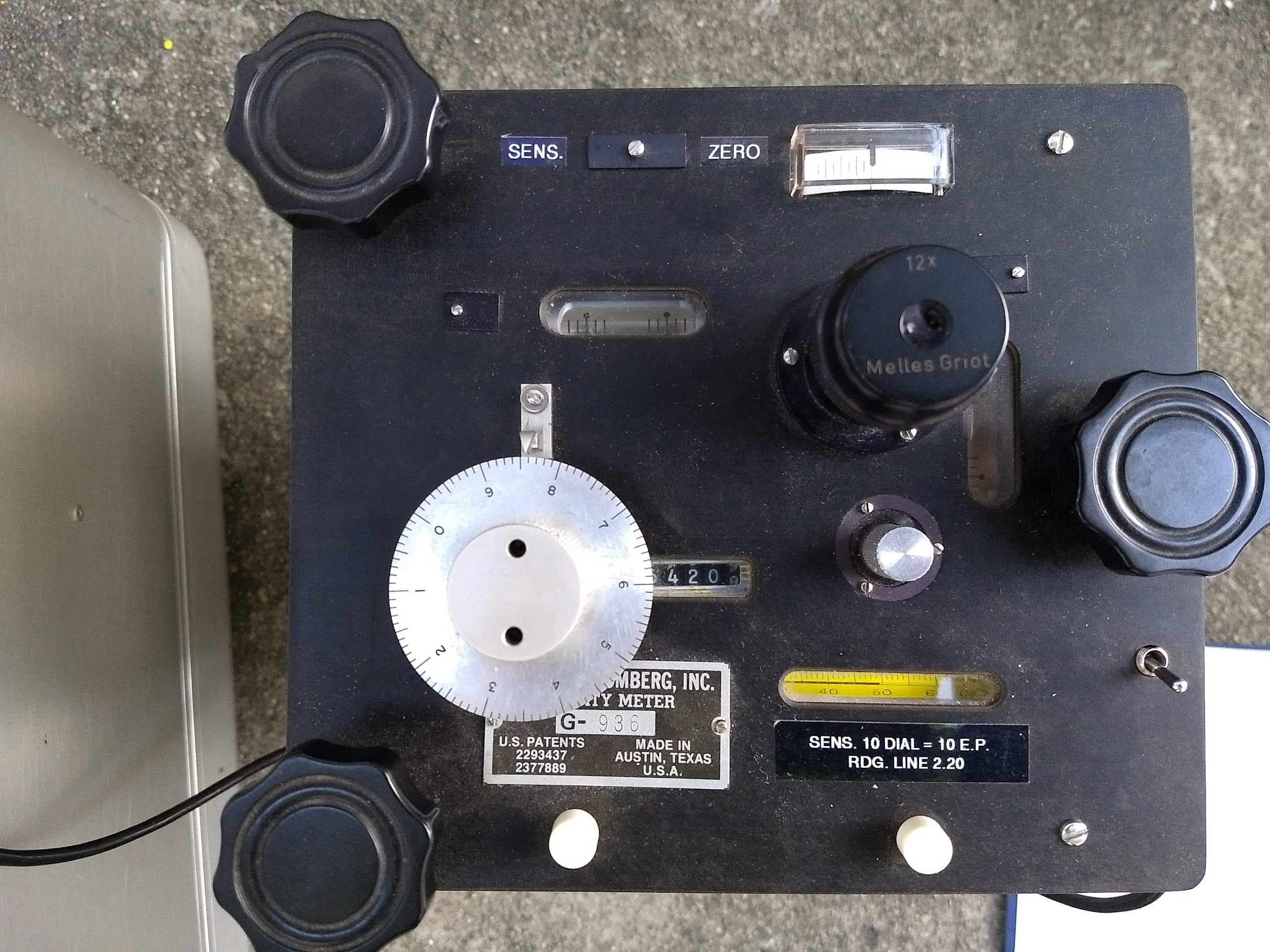

Operator Panel

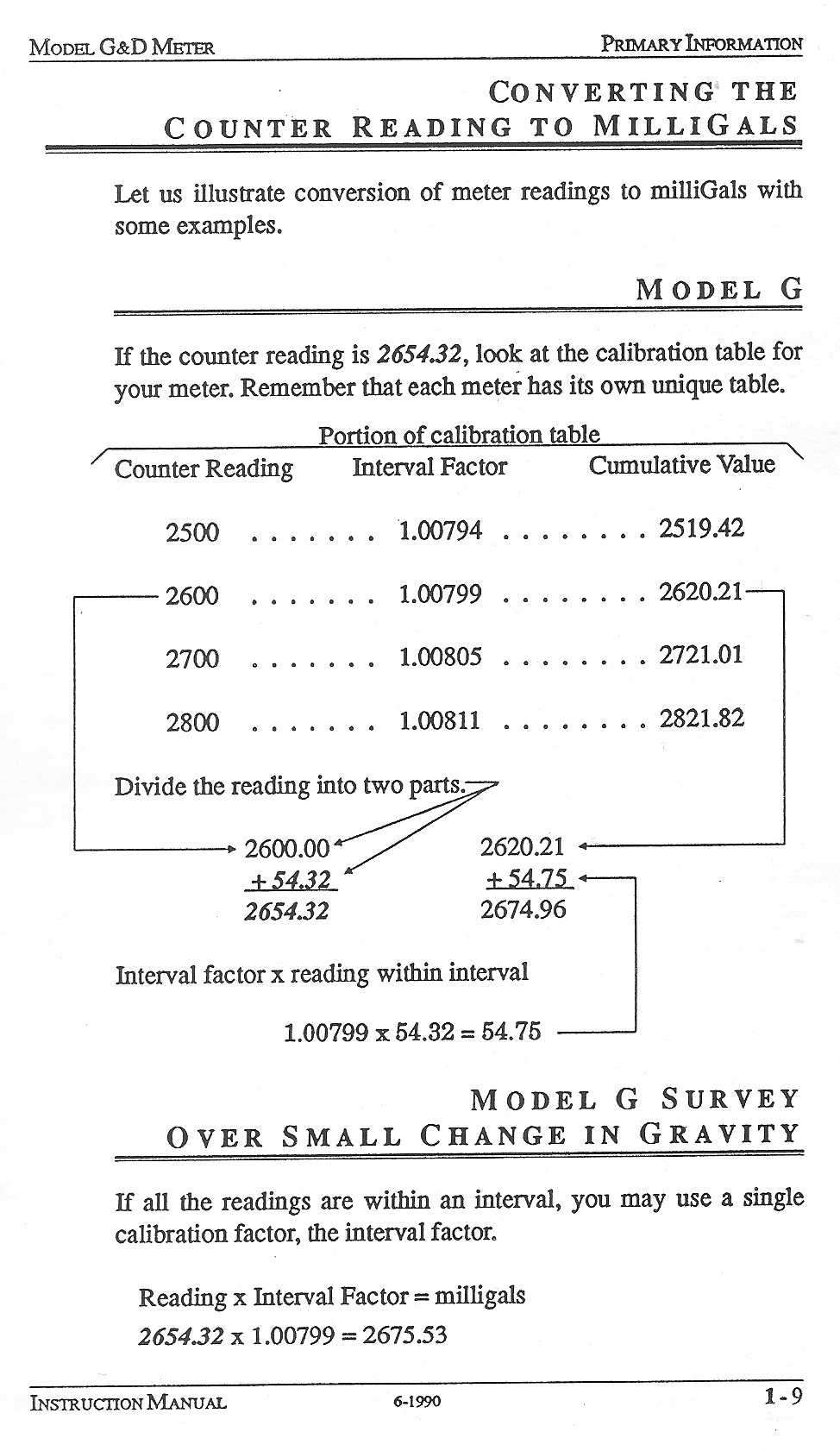

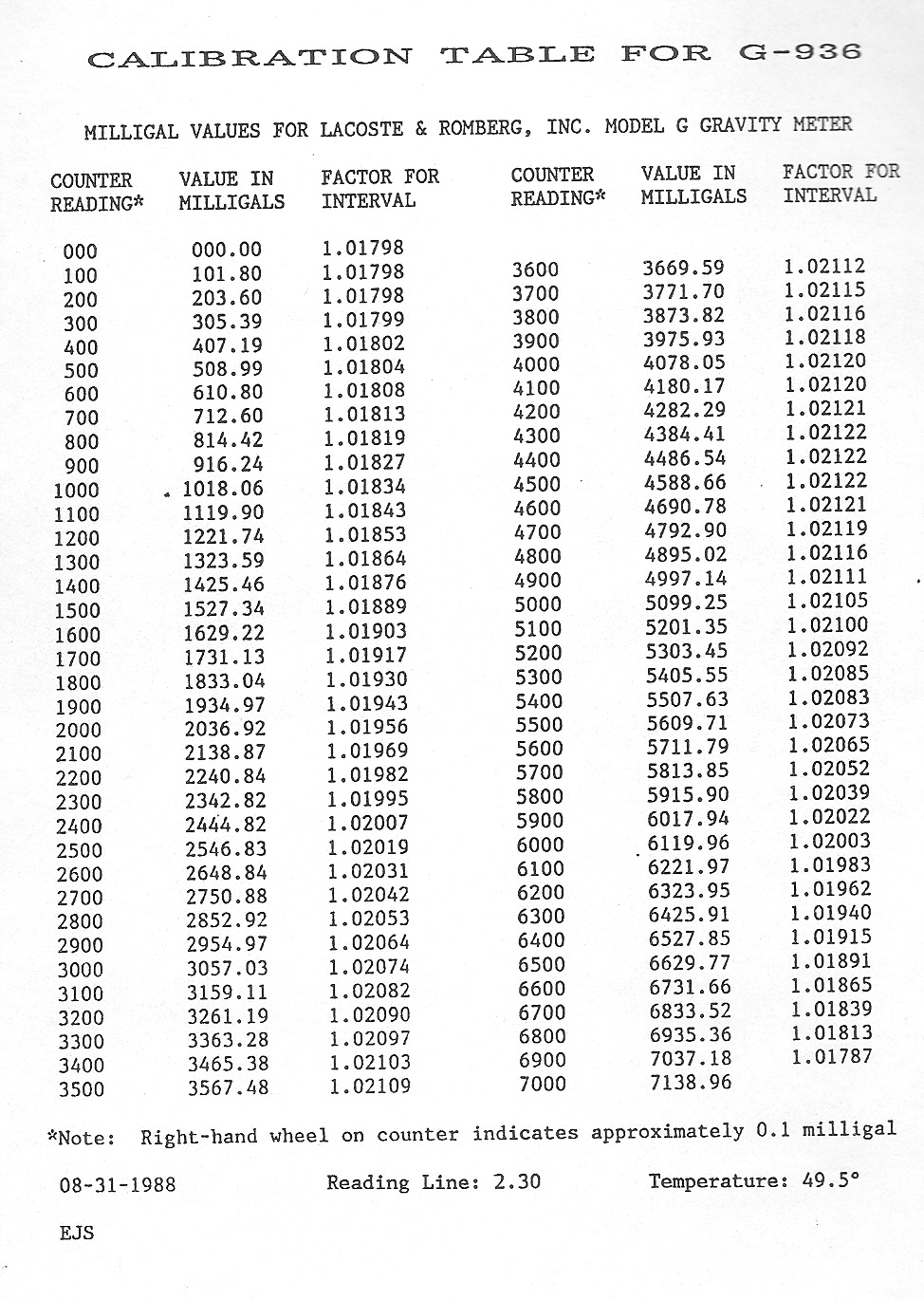

Calibration table, S/N: G-936 / Converting the counter reading to milliGals

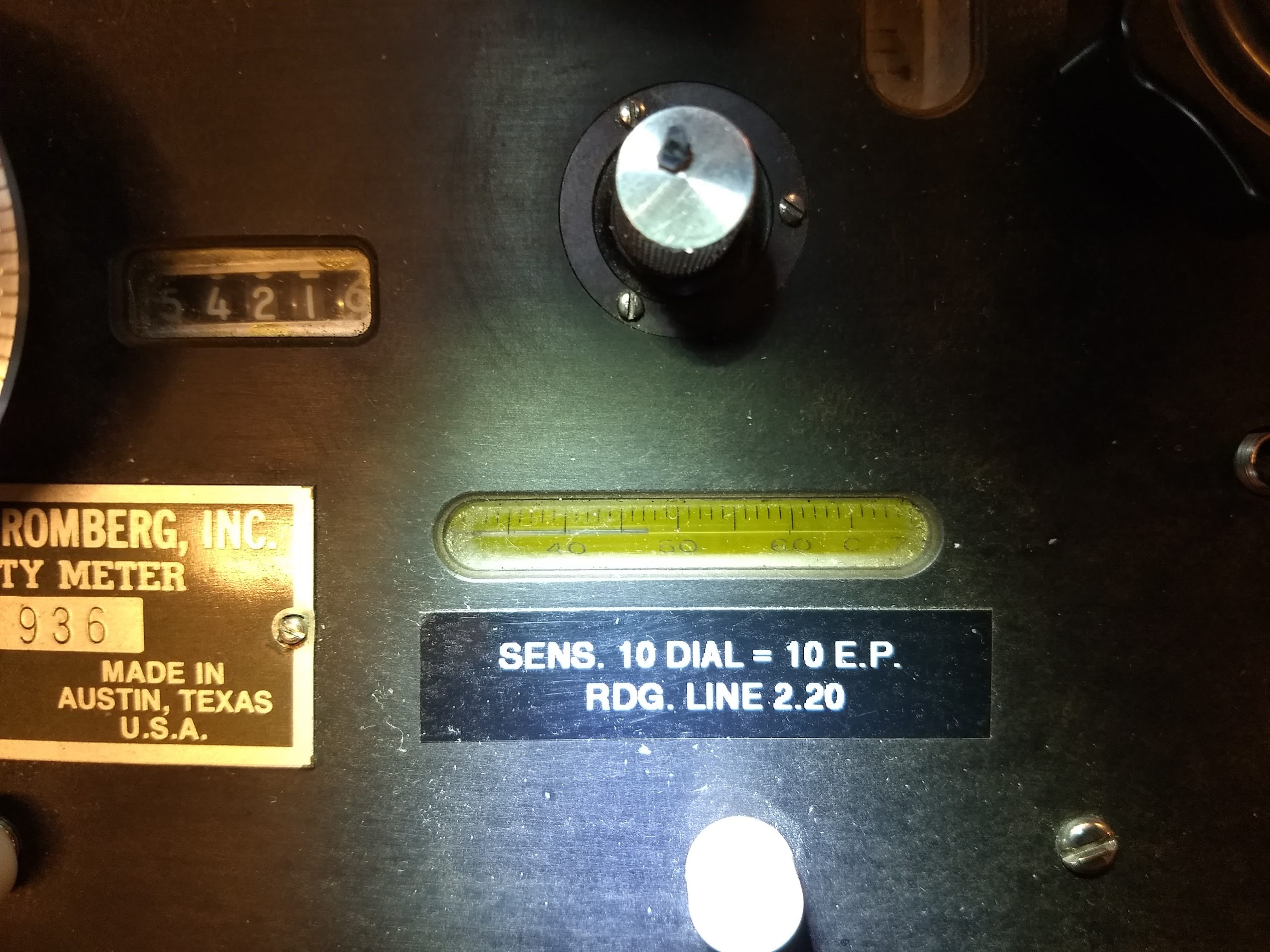

Calibration table land gravimeter L&R S/N: G-936. Click to enlarge. NOTE: Reading line is 2.2 according to label on instrument!

Hugh C. Pumphrey at University of Edinburgh, School of Geosciences -- Gravity section

• Gravity section
• L & R Model G condensed operating instructions, 4 pages
• Gravity Levelling -- YouTube

1 g.u. (Gravity Unit) = 1 μms-2. The c.g.s. unit of gravity, the milligal, is still used --- 10 g.u. = 1 mGal (or 1 g.u. = 100 μGal)

Source: https://www.geos.ed.ac.uk/~hcp/gravity/ --- "The red curve in the centre graph is the theoretical gravity tide, calculated using the venerable formulas of Longman (1959) .." --- Formulas for computing the tidal accelerations due to the moon and the sun -- by I. M. Longman -- Journal of Geophysical Research, Volume64, Issue 12, December 1959, PP: 2351-2355
