Nytt forskningsfartøy: Innredning av lab 16, 3. dekk: "Geologi sediment lab" / "Sparker" - enhet
| Møte:
|
- Innredning av lab 16, 3. dekk, på nytt forskningsfartøy.
- "Sparker" - enhet i kompressor rom
|
| Dato:
| 14. april 2000
|
| Deltakere:
|
- Inge Aarseth, Geologisk institutt, UiB (tel. 5558 3509)
- Ole Meyer, Inst. for den faste jords fysikk, UiB (tel. 5558 3421)
|
| Dokument revisjoner
|
- 27. april 2000: Utstedt
- 31. okt. 2002:
- Lagt til tegning av sparker arrangement, utarbeidet av Haflidason (Geologisk)
- Fjernet email links
- 16. januar 2003:
- Fjernet formulering om at sparker plasseres i kompressorrom. Dette oppstod fordi en tidligere tegningsversjon viste at kompressorrommet var plassert like ved der det var hensiktsmessig å sette ut sparker'en i vannet, og der kunne sparker kontroll bokser være plassert ....
|
Innredning av lab 16, 3. dekk: "Geologi sediment lab"
Ved analyser av kjerneprøver blir det anvendt en såkalt "Multi Sensor Core Logger" (MSCL) som vist under. Plasseringen av dette instrumentet legger føringene på hvordan lab'en skal innredes.
Fig. 1: Multi Sensor Core Logger (MSCL)
- Det bør være plass for MSCL instrument. Instrumentet er vist på tegning i PDF format (24 kB). Instrumentets lengde er 4.25 m. Kjerneprøven stikker ikke utenfor sidekantene under målingene. Rommet er nå ikke langt nok - det bør utvides til 4.30 m fri plass i lengderetning.
- Lab'en bør innredes som våtrom med sluk i gulvet.
- Varmt-, kaldt, og sjøvann må være tilgjengelig.
- Trykkluft ("arbeidsluft") må være tilgjengelig.
- Nettverksuttak bør være i nærheten av PC arbeidsplass.
- Renstrøm bør være tilgjengelig.
- Festepunkt i gulv, to typer:
- For surring av kasser.
- Forankring av MSCL støtteben.
- Luke i vegg for gjennomføring av kabler ut på dekk, mål forslag: 25 x 10 cm.
Tegninger av innredning, i PDF format:
"Sparker" - enhet
Spesifikasjoner
"Sparker" er en kilde for akustisk energi. I kombinasjon med en streamer benyttes den til å utføre refleksjonsseismikk av grunnere sedimentlag. Den består av to hoveddeler:
- A) Elektronikk bokser som genererer energi
- B) Akustisk kilde som taues etter båten.
- Det må lages plass for generatordelen av sparkeren. Nødvendig flatemål er 40 x 55 cm.
- Det må være luke ut til dekk for kabelgjennomføring, forslag mål: 25 x 10 cm.
- Sparker generatordel er strømkrevende: 230 V, 25 A, to-fase med jord.
- Triggesignal: Reflekterte signaler mottas via mini-streamer som settes ut fra 3. dekk, og som signalmessig termineres i lab 16 på samme dekk. Det må legges opp leder som kan gi triggesignal fra recording på dette rommet til sparker generatordel. Kan benytte coax (RG-58), eventuelt et skjermet, tvistet par.

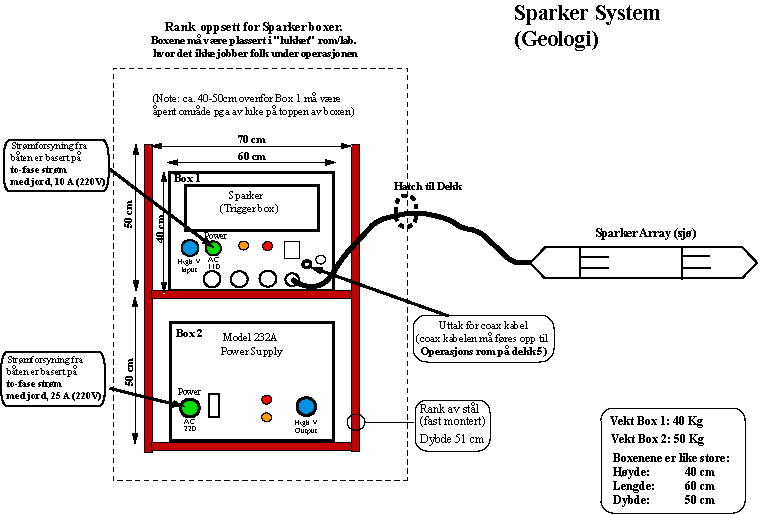

Tegning av rack oppsett for Sparker utstyr
