OVERVÅKNING AV LUFTKANON

Samarbeid med Høgskolen i Bergen, avd. for ingeniørutdanning, studieretning for elektronikk

Våren 1998 gav IFJ en prosjektoppgave om overvåkning av luftkanoner til to studenter ved Høgskolen i Bergen, avdeling for ingeniørutdanning, studieretning for elektronikk. Oppgavens utgangspunkt er som følger (sitat fra studentenes prosjektrapport):

"I en artikkel gitt av oppdragsgiver er det beskrevet hvordan en kan bestemme en luftkanons stabilitet ved å analysere strømforløpet til solenoidstrømmen. Det er denne som avfyrer kanonen. Det viser seg at strømpulsen har et hakk (back notch) som kan være med på å si noe om stabiliteten til kanonen (se figur 1.1). Hakket oppstår fordi den bevegelige delen i solenoiden (”plunger”) induserer en motspenning i bevegelsesøyeblikket. I en normal kanon skal ”hakket” ligge på stigende flanke på strømpulsen. Hvis hakket befinner seg på toppen av kurven, begynner kanonen å bli ustabil. Dersom hakket er på den negative flanken, vil kanonen være ustabil, og det er vanskelig å forutse avfyringstidspunkt. Det er derfor et ønske om å kunne se på denne strømpulsen mens en utfører seismiske undersøkelser."

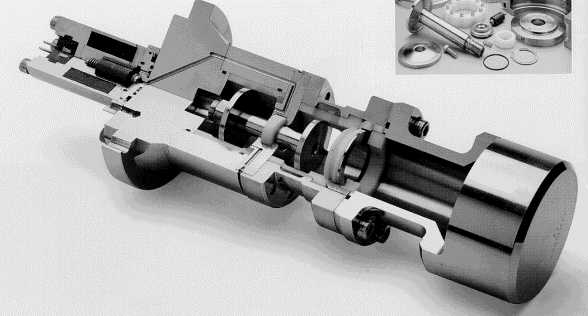

Solenoiden er del av magnetventilen, på venstre side av kanonen under.

Luftkanon. Bilde fra Bolt Technology.

Prosjektrapport (PDF, 1.9 MByte)

Siste oppdatering: 18. nov. 2000 (OM)
