R/V "KRONPRINS HAAKON" - MINUTES OF MEETINGS GEO/UiB <back to main page>

---

MINUTES OF MEETING 25 NOVEMBER 2015

---

Date / time:	25 November 2015, 09:00 - 10:00
Meeting location:	University of Bergen, Department of Earth Science
Agenda:	Preliminary comments re. seismic equipment/operations on "Kronprins Haakon", from Dept of Earth Science, Univ of Bergen (GEO)
Attendance:	R. Mjelde (GEO) S. Monsen (GEO) P. Bretel (GEO) O. Meyer (GEO)
Vessel drawing, version:	Title: General Arrangement Drawing document number: 08-6543-00-101-001 Rev.: 7, dated 17.07.2015
Note taker:	O.M.
MOM date:	25 November 2015

1. At this stage we can only describe seismic operations as performed on RV "G.O. SARS"; an account of equipment and procedures required for seismic data acquisition in ice covered areas will follow later.
2. Airgun connector panels: Two panels installed on 3rd deck, port and starboard side, adjacent to high pressure air outlets (incl. manometers). Each panel to contain four ea 4-way bulkhead connectors (the type normally used for Bolt airguns). Panel on port side to also include three outlets for GI-Guns and 2-way 230Vac protected by 16A circuit breaker of suitable type, as specified by Dept of Geology, Univ of Tromsø.
3. Towing solution of four individual airguns is not determined yet. Towing load estimate: Max 500 kg. If vessel cranes do not support towing of airguns, can lifting device (Derrick) be installed permanently on bulkhead of Paint Store, deck 5, port side ?
4. Sparker power supply: It is estimated that 1m³ volume required for installation of sparker power supply. Shelves must be available in seismic compressor room 4th deck. An alternate location could be room 316 "WET LAB GEOLOGY / BENTHOS" (on 3rd deck) - in that case hatch for cable entry at least 30 x 20 cm (WxH) must be provided.
5. Mini-streamer: Permanent deck cable could be installed between lab 316 "WET LAB GEOLOGY / BENTHOS" (on 3rd deck) and room 702 "IKT CENTRAL (instrument racks) (on 7th deck). Cable type to be specified.
6. Other streamers, deck cables: It should later (after vessel delivery) be possible to install deck cables between room 316 "WET LAB GEOLOGY / BENTHOS" (on 3rd deck) and room 702 "IKT CENTRAL (instrument racks) (on 7th deck). Cable trays and -ladders should be accessible.
7. Magnetometer: Junction box to be installed near magnetometer winch no. W37. Deck cable to be installed between this junction box and room 702 "IKT CENTRAL (instrument racks) (on 7th deck).
8. 20' container for seismic operations, in cooperation with Dept of Geology, Univ of Tromsø: A plan for interior design to be worked out by Univ of Tromsø and Bergen, and submitted later.

MINUTES OF MEETING 1 OCTOBER 2009

---

Original version: M.O.M. 1 October 2009

Møtetidspunkt:	1. oktober 2009
Sak:	Gjennomgang kommentarer fra Institutt for geovitenskap (GEO), slik de fremkommer i møtereferat gjengitt her: http://www.geo.uib.no/eworkshop/index.php?n=Main.NVC-395-Polar-MOM-09January2009
Til stede:	Hans Petter Knudsen - Havforskningsinstituttet (HI) Hilde Spjeld - HI Ole Meyer - GEO
Tegningsunderlag:	Tittel: General Arrangement NVC 395 Polar Tegningsnummer: 08-6543-101-001 Rev.: A Påført tekst: "ARBEIDSKOPI DATO 12/5-2009"
Referent:	Ole Meyer
Referat dato:	14. oktober 2009

Håndtering av kjerneprøver

---

HI opplyser at håndtering av kjerneprøver vil følge såkalt "Fransk design", og at "Tysk design" ikke er aktuelt. Hva dette innebærer skal være kjent for berørte personer (Haflidi Haflidason ved GEO).

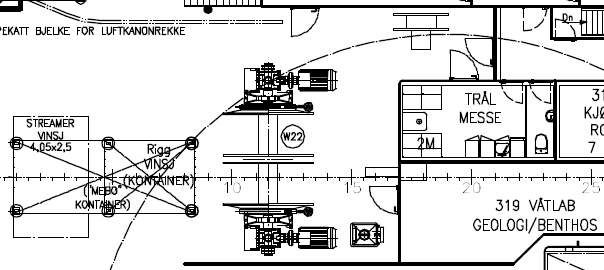

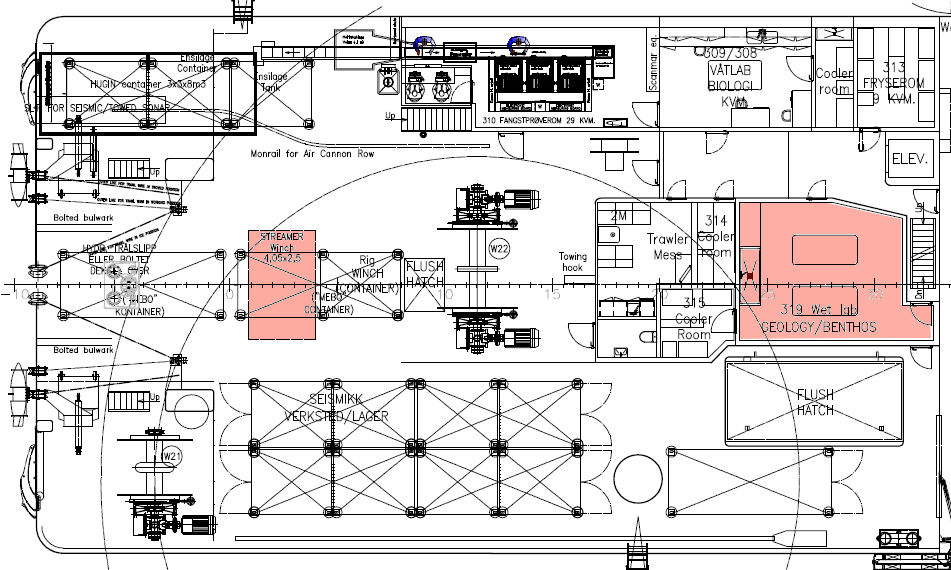

Våtlab rom 319 geologi 3. dekk

---

Bakgrunn

Lokalisering av våtlab er endret i forhold til tegningsunderlag benyttet under siste møte ved GEO 9. januar 2009 ihht. anvisninger fra HH, så vi må da anta at plasseringen tilfredsstiller GEOs behov.

Øvrige hensyn som må ivaretas ifm. dette rommet:

1. Luke i vegg for gjennomføring av bl.a. dekk-kabel til streamer. Lukens utforming og dimensjoner: Kopier løsning fra SARS.
2. Junction boks for luftkanon/hydrofon/magnetometerkabler.
3. Legge inn fast streamer dekk-kabel mellom dette rommet, og observasjonssentral 7. dekk.

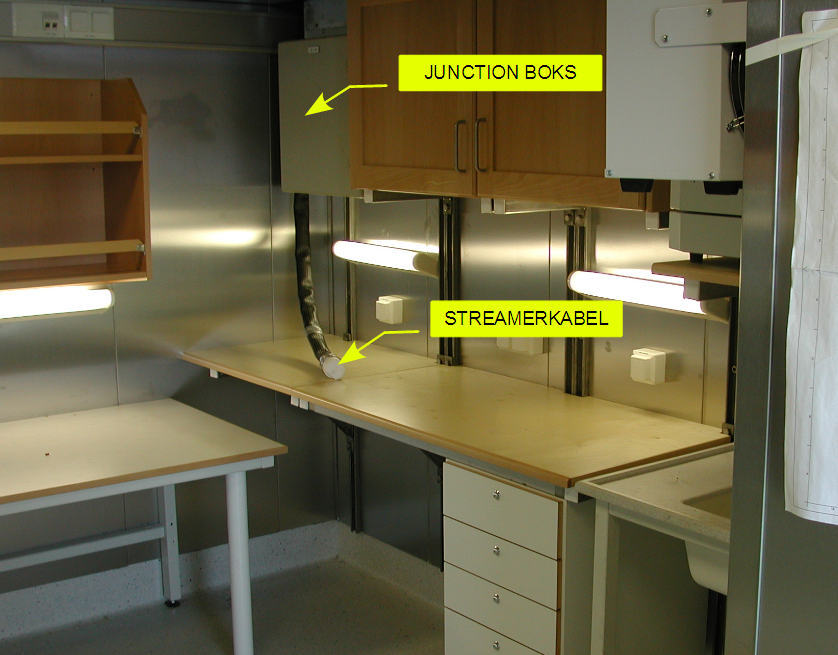

Junction boks

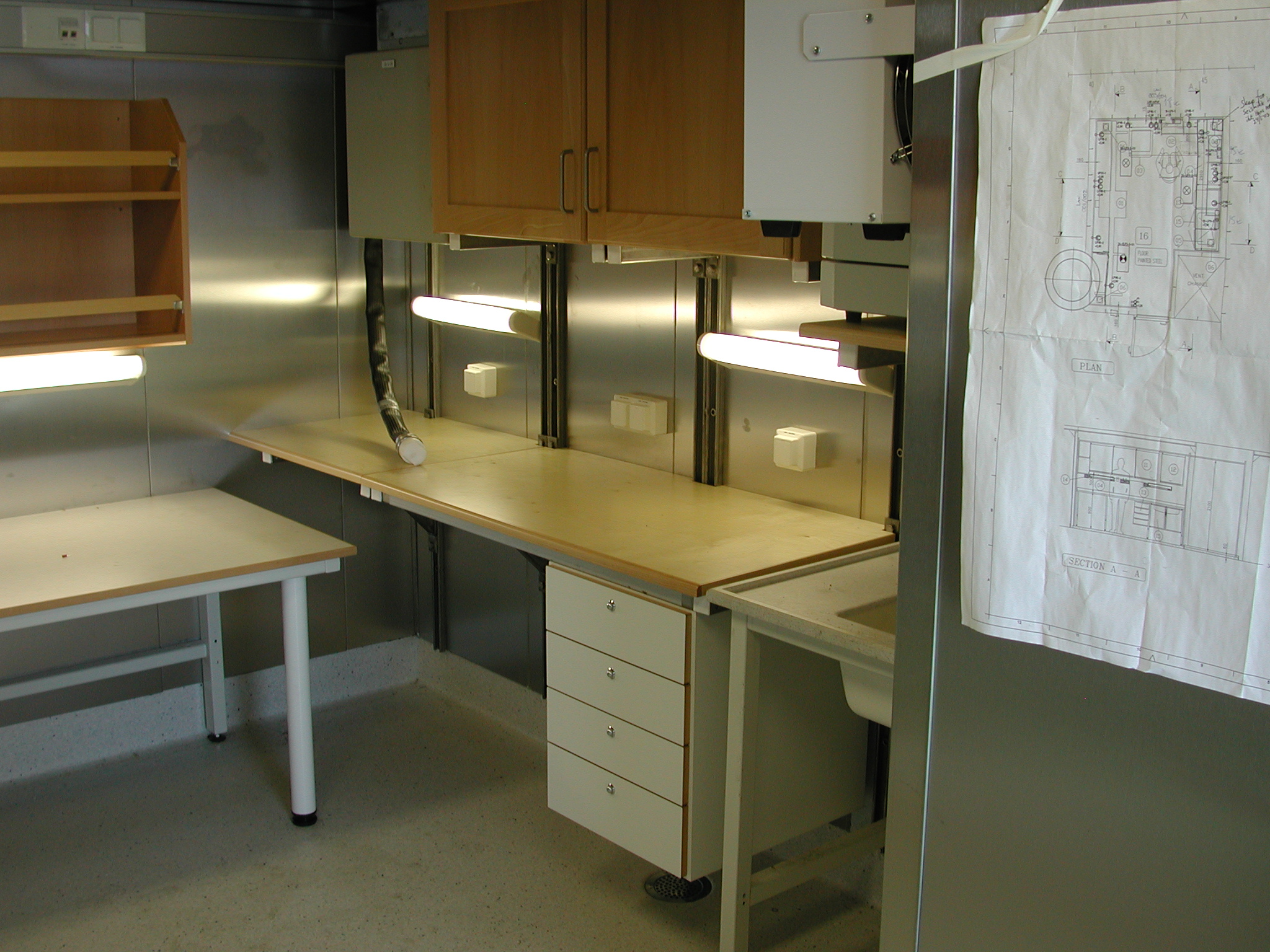

Dimensjon og plassering av junction boks og fast forlagt streamerkabel kan følge løsningen på SARS (lab 16, 3. dekk), som vist på bildet under (klikk for å se stort bilde).

Planløsning observasjons- og IKT-sentral dekk 7

---

Bakgrunn

GEO kommentarer datert 9. januar 2009 (punkt 9) angående rom 701 var ikke behandlet. Gjentar derfor disse kommentarene her:

1. Det trengs adgang til BAKSIDEN av seismikk-rack (som på G.O. SARS). Dette er ikke mulig slik rack er tegnet inn nå.
2. 4 stk. fullhøyde rack-bredder er tilstrekkelig.
3. Ønskelig med hurtig adgang til luftkanon styresystem for å kunne sikre luftkanoner. Vanskelig slik rack er plassert nå.

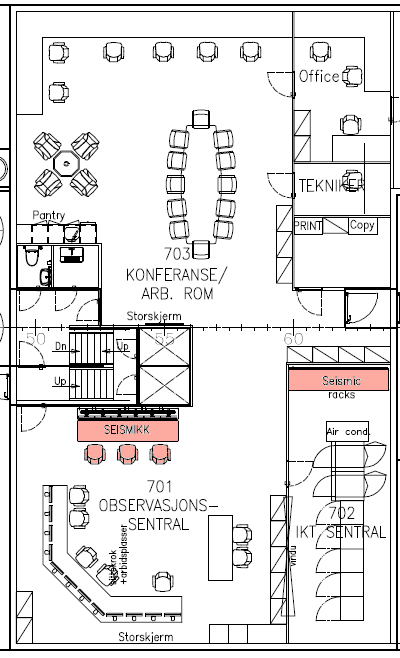

Tegning som viser planløsning observasjonssentral er uforandret fra tegningsunderlaget som ble brukt under møtet 9. januar 2009:

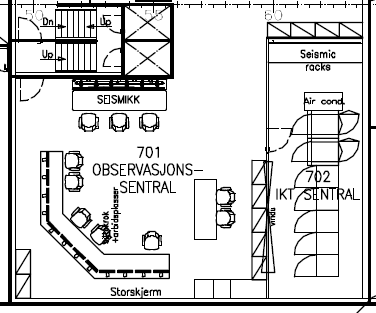

Hurtig adkomst til luftkanon styresystem (GUNCO)

Det som legger føringer på plassering av rack som disponeres av Institutt for geovitenskap er kravet om lett tilgjengelighet for luftkanon kontrollsystem (GUNCO), i situasjoner som krever hurtig avstenging. Det er imidlertid uheldig at instrumentering fra begynnelsen av 1990-årene så sterkt skal kunne påvirke utformingen av observasjonssentralen. For å unngå dette vil GEO anskaffe et fjernstyrt relésystem som muliggjør avstengning av kontrollsignaler til luftkanoner - uavhengig av selve GUNCO apparatur. Dermed kan GUNCO plasseres i IKT sentral uten hensyn til hurtig tilgjengelighet.

19" rack plassbehov: 4 stk. fullhøyde rack

Det trengs 4 stk. rack av full høyde for å få plass til følgende seismisk instrumentering:

• Luftkanon styresystem (GUNCO), inklusiv vifte og enhet som tester de enkelte luftkanoner.
• Recording system for 3 km digital streamer.
• System for streamer vertikalkontroll ("BIRDS").
• Magnetometer recording.
• Gravimeter kontroll system.
• Mottaker og recording system for sonarbøyer.
• Mini-streamer recording system.

På G.O.SARS er det nå reservert 5 stk rack for seismisk bruk. Behovet kan reduseres til fire fordi:

• Endel ikke-seismisk utstyr opptar nå plass i SARS rack.
• Alle skjermer føres ut til observasjonssentral i stedet for å stå i rack i IKT-sentral. Rack-løsningen på SARS er for øvrig vist på dette bildet.

Konklusjoner

1. GEO trenger bredde for 4 stk. rack av samme type som på G.O. SARS (full høyde).
2. Det må være mulig å komme til på baksiden av rack'ene.
3. Det må være glassvegg inn mot rom der rack er plassert. GEO-rack plassers slik at fronten er synlig fra observasjonssentralen. Det må være tilstrekkelig distanse mellom glassvegg og rack slik at instrumenter kan installeres fra front av rack.
4. Visuell observasjon av streamer-/luftkanonoperasjoner som foregår på 3. dekk.
   Man må skille mellom to situasjoner: A) når utstyret settes ut og tas inn og B) under normal operasjon.
   Uansett er det ikke behov for vinduer akterover ifm dette siden høyde- og avstandsforskjell mellom observasjonssentral og 3. dekk er for stor til at direkte visuell kontakt er mulig.
   • Ved utsetting/innhenting er det tilstrekkelig mannskap tilstede på 3. dekk og utveksling av informasjon kan skje via radiosamband til observasjonssentralen.
   • Under normal datainnsamling bør det være kameraposisjoner som enten fast dekker området med streamer- og gunwinch, samt utover sjøen bak hekken. Såkalte PTZ-kameraer hadde vært en fordel (PTZ = Pan, Tilt, Zoom).
5. Arbeidsbenk merket "SEISMIKK" i observasjonssentral:
   • Benken utvides mest mulig i bredden, på begge sider.
   • På, og over, benken må det være plass for minimum 9 stk 19" LCD skjermer. Over benken må det eventuelt monteres hyller som gir tilstrekkelig plass:
     • 2 stk for luftkanon kontrollsystem (GUNCO)
     • 3 stk for streamer recording system
     • 1 stk for streamer vertikal kontrollsystem (BIRDS)
     • 1 stk for gravimeter
     • 1 stk for slave Survey Computer display
     • 1 stk for visning av kamerabilde

Slipp for luftkanoner, akter 3. dekk

---

På møtet ga GEO beskjed om at utformingen av slipp for luftkanoner måtte drøftes med dem som hadde mest erfaring med kanonoperasjoner, Helge Johnsen. Kommentarer fra ham er inkludert i denne fremstillingen. HI bad også GEO besvare spørsmålet om det er nødvendig med slipp for luftkanoner i det hele tatt.

Bakgrunn

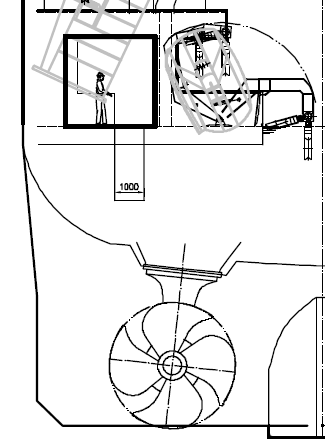

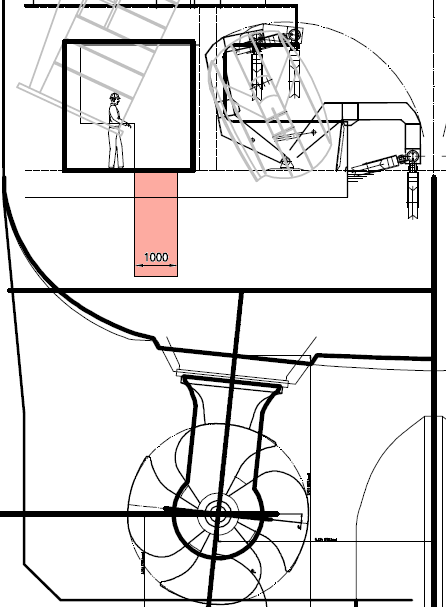

Slipp for luftkanoner er angitt med 1 meters bredde (uforandret i forhold til tegning som fantes under møtet 9. januar 2009). På G.O. SARS er bredden 2 meter. Årsaken til redusert bredde er hensynet til bakking i islagt farvann.

Konklusjoner

Kommentarer fra Helge Johnsen:

1. Det bør absolutt være slipp for luftkanoner. Men det kan jo lages et arrangement med plate som dekker over slipp når det ikke drives seismikkinnsamling med fartøyet.
2. Slippbredde på 1 meter er for lite - bredden bør minst være 1,5 meter

Gravimeterrom, 2. dekk (Rom 202)

---

Bakgrunn

På møtet ga GEO beskjed om at utforming og plassering av gravimeterrom måtte drøftes med vitenskapelig ansvarlig for dette instrumentet, Arne Gidskehaug. Kommentarer fra ham er inkludert i denne fremstillingen.

Rommet er foreslått slik:

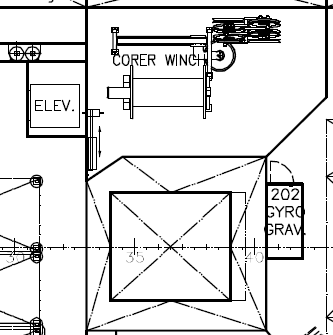

Det er to enheter som må få plass i rommet:

• Selve gravimeteret som står i en ramme med grunnflate 60 x 80 cm. Det bejenes fra fronten, men det trengs også adgang fra venstre side for å kunne lese av telleverk og viserinstrument på denne siden.
• Power supply som står i boks med flatemål 60 x 40 cm.

De hensyn man må ta inkluderer:

• Gravimeteret bør plasseres i vannlinjen.
• Gravimeterets lengdeakse sammenfallende med skipets lengdeakse.
• Adgang til å betjene gravimeteret fra front, og adgang til venstre side for registrering av telleverk og trykkmåler.
• Kabelforbindelse opp til Observasjonssentral for RS232 signaler.
• Nettverkstilkopling i rommet.
• Montasjeskinne plasseres på dørken, både for gravimeter og powersupply. Kopi av løsning fra G.O. SARS.

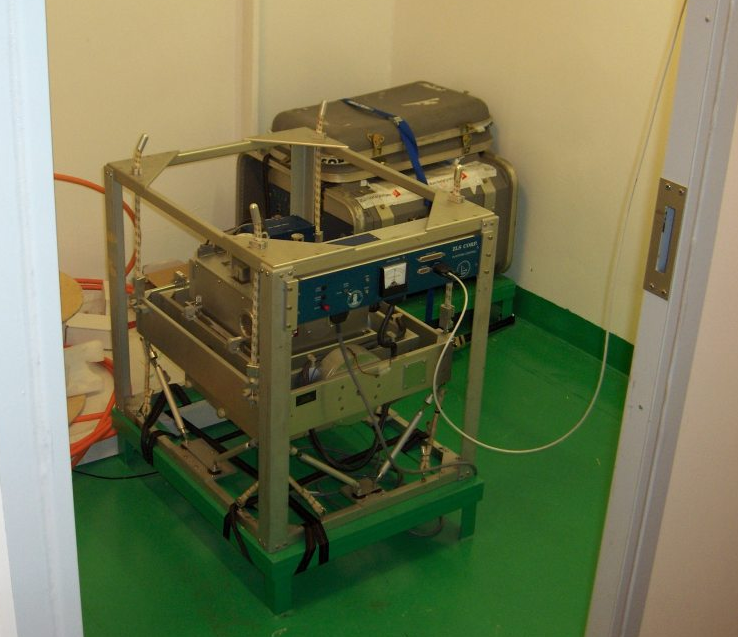

Plassering av gravimeter med power supply på G.O. SARS er vist på bildet under.

Mulige problemer med foreslått plassering av gravimeterrom

Plasseringen av rommet medfører tre spørsmål:

1. Adgang til rommet: Det hadde vært en stor fordel om det var mulig å frakte gravimeteret ned via heisen og så gjennom rom der CORER WINCH er plassert. Men det er ikke sikert det kan lages dør inn til maskinrommet fra dette rommet.
2. Gravimeterrommet har avlang form med lengste del langs skipets tverrakse. Vi har alltid plassert gravimeteret med sin lengdeakse parallelt med skipets lengdeakse. Er det mulig å plassere gravimeteret på tvers i rommet? Har det stor betydning at gravimeterets lengdeakse er parallel med skipets lengdeakse?
3. Dersom gravimeterrommet kan få en annen plassering, vekke fra skipets senterlinje, har dette stor betyrning?

La oss først se om det er mulig å plassere gravimeteret innerst, på tvers i rommet, som nok er den optimale plasseringen.

Er det tilstrekkelig plass hvis gravimeteret står på tvers i rommet?

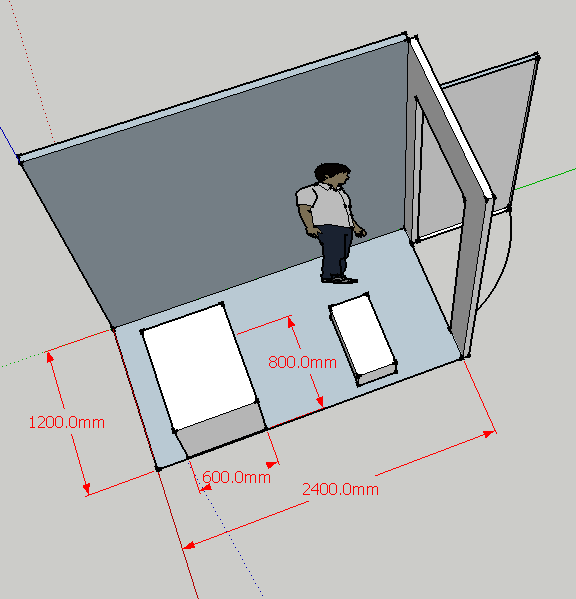

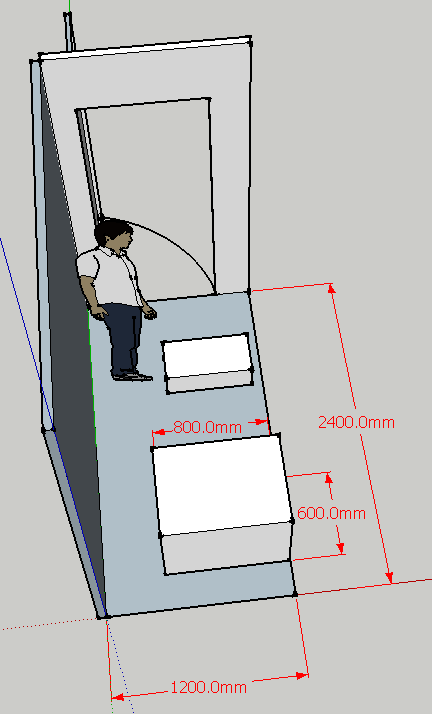

På skissene under har rommet den foreslåtte dimensjon på 120 x 240 cm. Gravimeteret er plassert innerst i rommet, på tvers, og vil da ligge på skipets senterlinje i lengdeaksen. Dette er den beste plasseringen.

Spørsmålet er om det tilstrekkelig plass foran gravimeterplattformen?

KONKLUSJON: Selv om det er trangt foran gravimeteret, bør det være mulig å få installert instrumentet med denne plasseringen.

Kan gravimeteret stå på tvers i forhold til skipets lengdeakse, og vekke fra skipets senterlinje?

Vi ønsket svar på spørsmålet om gravimeterets lengdeakse kunne stå på tvers i forhold til skipets lengdeakse, og tok dette opp med gravimeterfabrikanten ZLS Corporation.

Vi lurte også på hvilken konsekvens det hadde dersom gravimeteret plasseres utenfor skipets senterlinje.

Vår henvendelse til ZLS Corp.:

We are currently planning geophysical instrumentation in a new research vessel.
We would be grateful if you could offer advice regarding positioning of gravity meter
room.

One of our existing research vessels has the following near perfect position of a dedicated
gravity meter room, as shown below:

<<DRAWING OF G.O.SARS LAYOUT DECK 1 SHOWING GRAVITY METER ROOM POSITION>>

On the new vessel that is on the drawing board, the proposed position of the gravity
meter is, however, offset from the ship's center line, as can be seen below:

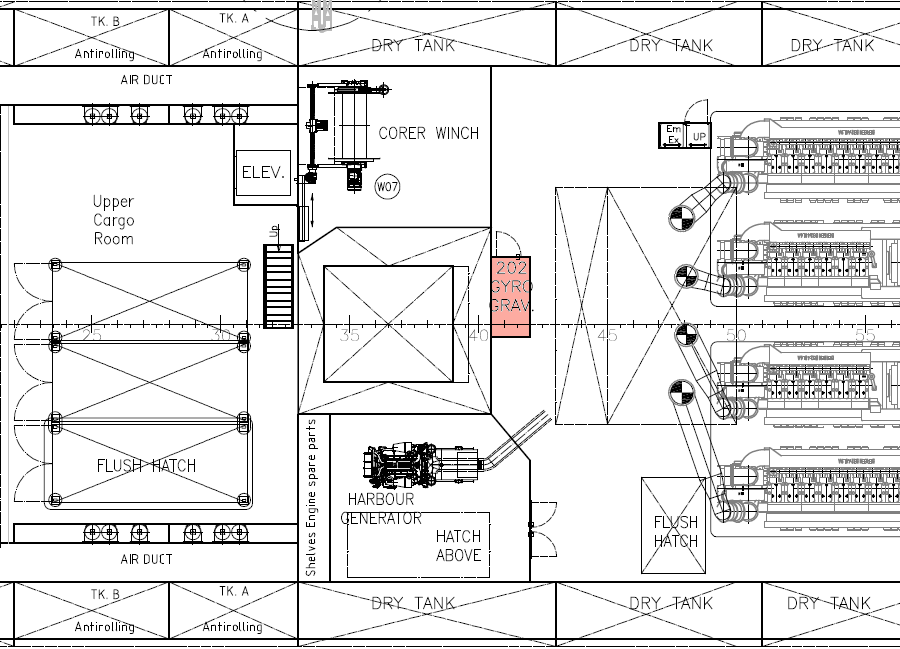

<<DRAWING OF NEW VESSEL LAYOUT DECK 2 SHOWING GRAVITY METER ROOM POSITION>>

Do you think it matters that the gravity meter will be positioned slightly offset from
ship's center line? The vessel is fairly large (100 meter long) and rolling movement
will probably not be very large under normal weather conditions and 5 knot speed (normal
when doing seismics).

Also the gravitymeter will be at 90 degree angle compared to our normal platform
mounting, which has platform long axis along vessel center line.
But that should not matter?

Svar fra ZLS Corp. v/H. Valliant datert 13. oktober 2009:

As you know, ideal is at the center of rotation of the ship which usually translates to
amidships at the water line. You don't say the height of the gravity meter with respect
to the water line which is also a consideration. One generally has to compromise and go
with the best that is available. I doubt if the proposed position relative to the center
line will cause much grief if any. Is the numbered scale in the drawing equidistant
between bow and stern?  If so, I should think it is OK unless it is on an upper deck.

Orientation of a L&R meter is of concern. The long axis is the strongest direction of the
gravity meter beam and should be oriented in the direction of the largest accelerations
which is fore and aft. There was an old rule of thumb that the beam end should face the
bow but I disagree with that. Orienting it crosswise may reduce the accuracy of the cross
coupling corrections because there is more uncontrolled beam motion. The worst
orientation is 45 deg. BTW the ZLS dynamic sensor is symmetrical in azimuth and does not
care what orientation it is placed at although the platform would prefer not to be at 45
deg.

NB: Med "BTW the ZLS dynamic sensor is symmetrical in azimuth ..." henvises det til egen sensor som ZLS fremstiller. Vårt gravimeter har sensor fremstilt av LaCoste & Romberg (kalt "L&R meter i svaret over). Dermed bør gravimeteret plasseres med langsiden langs skipets lengdeakse.

KONKLUSJON: Gravimeteret bør stå med lengdeaksen langs skipets lengdeakse. Det kan plasseres noen utenfor skipets senterlinje.

Adkomst

Adkomst til rom 202 "GYRO/GRAV" er vanskelig. Slik det er foreslått må instrumentet bæres ned trappen til maskinrommet.

Konklusjon

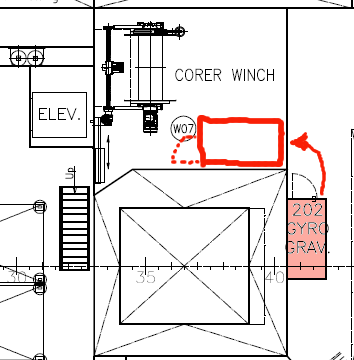

1. Plassere rom 202 "GYRO/GRAV" inne i rom for CORER WINCH. Adkomst blir da fra heis via skyvedør inn til rom hvor CORER WINCH er plassert (se figur under).
2. GEO må avklare om plassering av rom avvikende fra skipets senterlinje er akseptabelt.
3. Montasjeskinne plasseres på dørken, både for gravimeter og powersupply. Kopi av løsning fra G.O. SARS.
4. Rommet må ha nettverksuttak.
5. Det må legges inn kabel mellom gravimeterrom og observasjonssentral 7. dekk, terminert i rekkeklemmer i junction boks. Kabelen bør være 6 x 1.5mm² med skjerm.

Magnetometer

---

Plassering av magnetometerwinch er ikke avklart - HPK (HI) undersøker dette.

Junctionbokser signalkabler

---

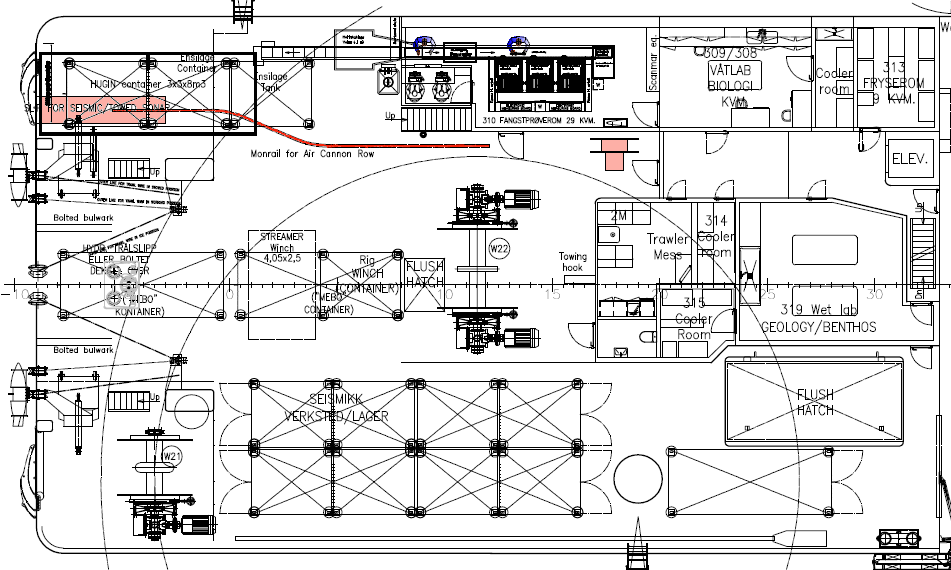

GEO forslår følgende junctionbokser i forbindelse med signalkabler:

1. 3. dekk, akter, babord side: Utttak for 3 luftkanoner, 3 hydrofoner (eller andre kilder)
2. 3. dekk, akter, styrbord side: Utttak for 3 luftkanoner, 3 hydrofoner (eller andre kilder)
3. 3. dekk, ved gunwinch: Utttak for 10 luftkanoner ("gun string", 4 hydrofoner (eller andre kilder)
4. x. dekk, ved magnetometerwinch: Uttak for magnetometer signal, 2 for andre kilder
5. 2. dekk, gravimeterrom: Uttak for RS232 forbindelse opp til Observasjonssentral.

MINUTES OF MEETING 9 JANUARY 2009

---

Originalversjon: M.O.M. 9 January 2009

Møte:	9. januar 2009
Sak	Gjennomgang GA-tegning datert 19.12.2008 over nytt fartøy NVC-395 POLAR
Til stede	Haflidi Haflidason, Helge Johnsen, Yngve Kristoffersen, Ole Meyer, Dagfinn Snartemo, Asle Tveiterås (alle fra GEO)
Referent	Ole Meyer
Dato	16.01.2009

Slipp for seismikk/tauet sonar - 3. dekk, babord, akter

---

Rom 319: Våtlab geologi/Benthos - 3. dekk

---

1. Luke på vegg akterover, for gjennomføring av kabler. Dimensjon og utførelse som tilsvarende luke på rom 316 GEOLOGI LAB på G.O. SARS.
2. Ønskelig å kunne føre inn paller på pallejekk. Kan dør som vender akterover være skyvedør; hvis ikke, kan dørstokk utformes slik at den kan fjernes ifm. transport av utstyr?

Junction bokser for luftkanoner - 3. dekk

---

Ønskelig med følgende junction bokser for luftkanoner:

1. En plassert nær GUNWINCH (spant nr. 18), lik tilsvarende på G.O. Sars.
2. En plassert styrbord side akter, lik tilsvarende på G.O. Sars.
3. En plassert babord side akter, lik tilsvarende på G.O. Sars.

Luftkanon winch ved spant nr. 18 - 3. dekk

---

1. Hydraulikk.
2. Luft til kanoner. Uttak for trykksensor; elektrisk signal rutes opp i instrumentrom via junction boks.
3. Junction boks elektriske signaler plassert lik tilsvarende på G.O. Sars.

Streamer winch ved spant nr. 2 - 3. dekk

---

1. Hydraulikk.
2. ) Dekk-kabel elektriske signaler føres inn luke i rom 319 VÅTLAB GEOLOGI, der den koples i fast forlagt skjøtekabel som går opp til instrumentrom (opplegg som på G.O. SARS)

Heis, styrbord side, akterdel

---

Bredde på heisdør? Utstyr fraktes ofte i kasser med bredde 101 cm. Vil heisdør være bred nok for disse?

Rom 202 "GYRO/GRAVIMETER" - 2. dekk

---

Hvordan frakte utstyr til dette rommet? Hvis det legges inn skyvedør mot CORER/WINCH-rom kan man nå heis via ny skyvedør. Hvis mulig kunne nå dette rommet med paller på pallejekk.

Magnetometerwinch, akter, styrbord side

---

1. Plassere junction box for målesignaler, tilsvarende som for G.O. SARS.
2. Hydraulikk.

Instrumentrom 7. dekk

---

1. Det trengs adgang til 'BAKSIDEN av seismikk-rack (som på G.O. SARS). Dette er ikke mulig slik rack er tegnet inn nå.
2. 4 stk. fullhøyde rack-bredder er tilstrekkelig.
3. Ønskelig med hurtig adgang til luftkanon styresystem for å kunne sikre luftkanoner. Vanskelig slik rack er plassert nå.

Kabelarrangement seismikk

---
