    "Go North" - 2022

   OBS tokt 14. - 26. oktober 2022, med FF "Kronprins Haakon"

UNIVERSITETET I BERGEN
Institutt for geovitenskap
 Allé gt. 41, 5007 Bergen, Norge

0.2 Tillegg Lagt til link til fotoalbum, mob av gravimeter juni 2022 i Tromsø 30. des. 2022 OM OM -
0.1 UTKAST - for kommentarer - 5. april 2022 OM OM -
VER. STATUS ENDRING DATO AV KONTROLL GODKJENT

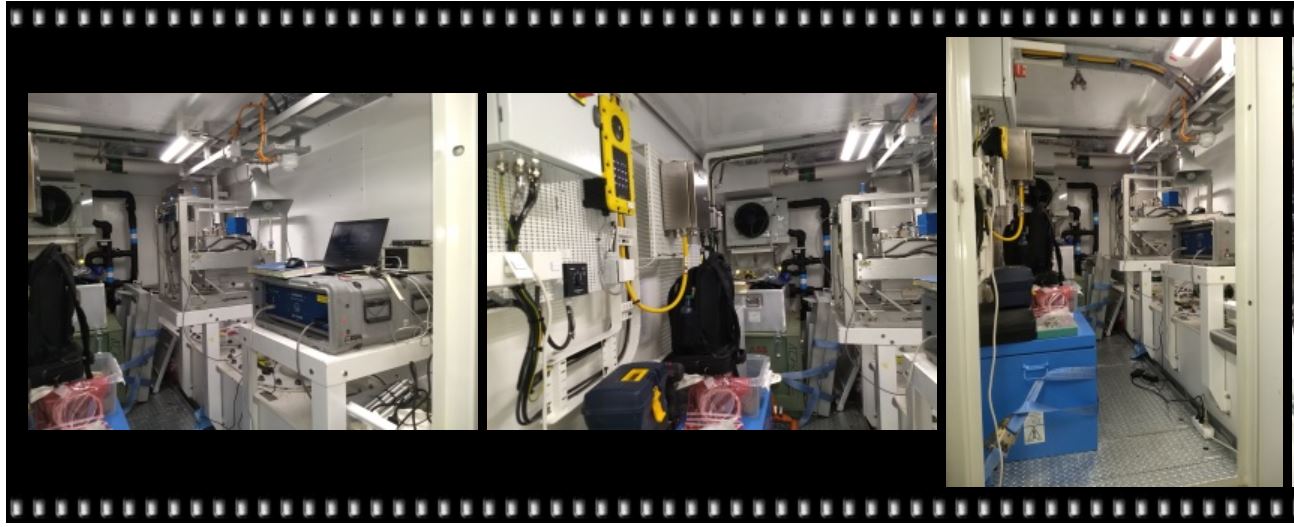

BILDER FRA MOB AV GRAVIMETER, JUNI 2022, TROMSØ


Klikk for å se album.

OVERSIKT


TOKTET:

  • Toktnavn: "GoNorth UiB"
  • Toktnummer hos Havforskningsinstituttet: 2022713
  • Start/stopp i Longyearbyen
  • Fartøy: FF "Kronprins Haakon" -- se posisjon på MarineTraffic
  • Tidspunkt: 14. til 26. okt 2022

INSTRUMENTERING OG UTSTYR:

  • Gravimeter (inkl gravity-tie utført i Longyearbyen før og etter toktet)
  • Mini-streamer
  • Luftkanoner, antall / volum: 4 stk, volum = ?
  • Magnetometer ?
  • EIVA survey Computer, inkl interface-enhet ?
  • GUNCO: Teledyne Hotshot

MAGNETOMETER

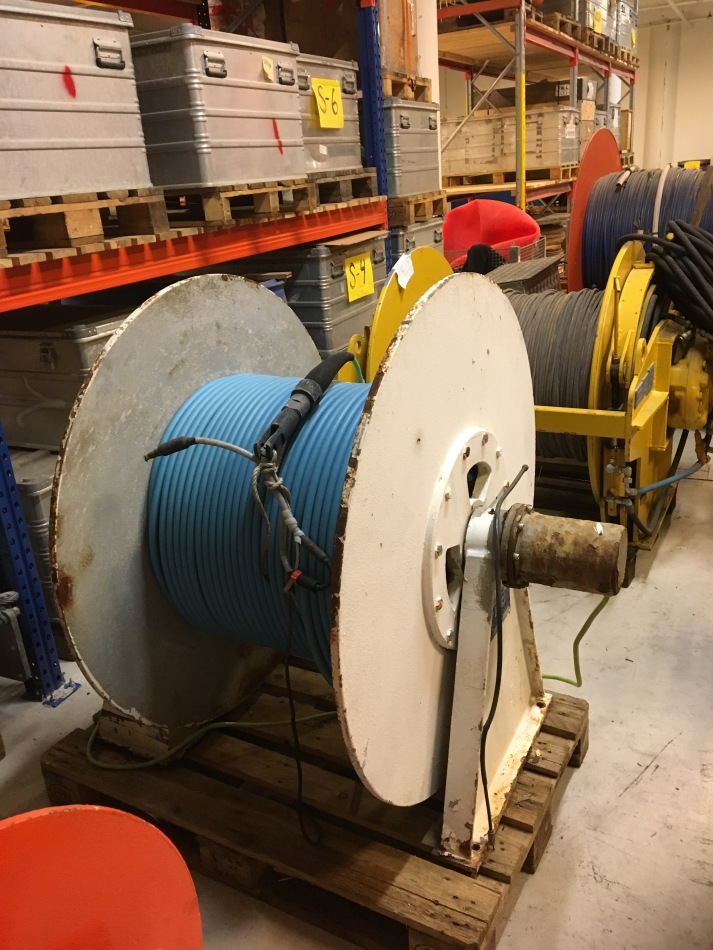

Vinsj for magnetometer, fundament for denne


Klikk for å se album. Klikk for å se album.

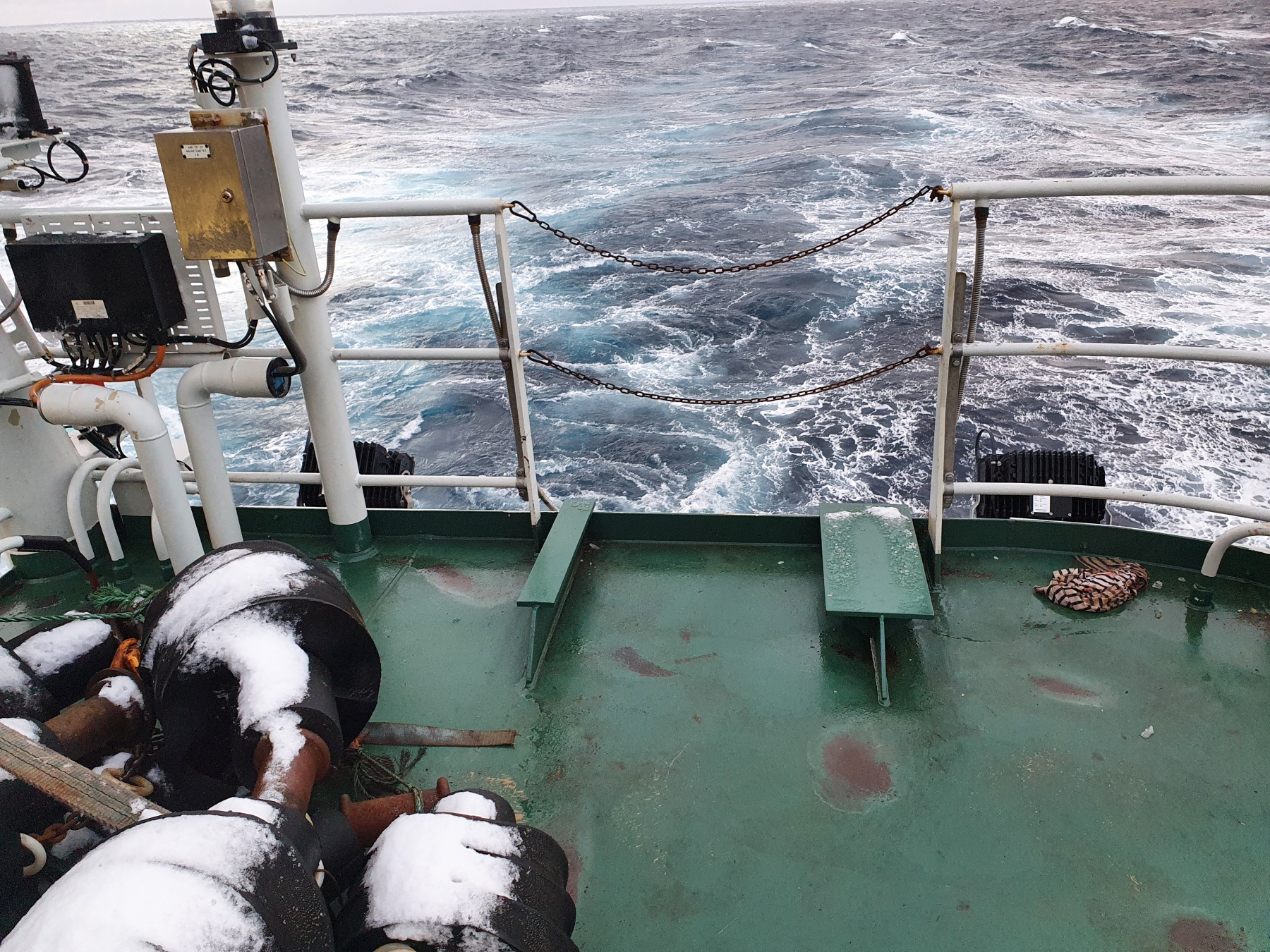

KH: Fundament for magnetometer vinsj. Klikk for større bilde.

  • Bilder fra april 2019, viser den gamle og den nye vinsjen (vi har to magnetometervinsjer som skal ha samme spesifikasjoner. På bildene har den nye har "Bennex" tape rundt kabelen. Det er den gamle som brukes under KH "Go North"-toktet i okt. 2022.)
  • Bilder fra mars 2010

Magnetometer vinsj bolteplan. Utdrag fra Karmøy Winch tegning nr. M361804.DWG

GRAVIMETER

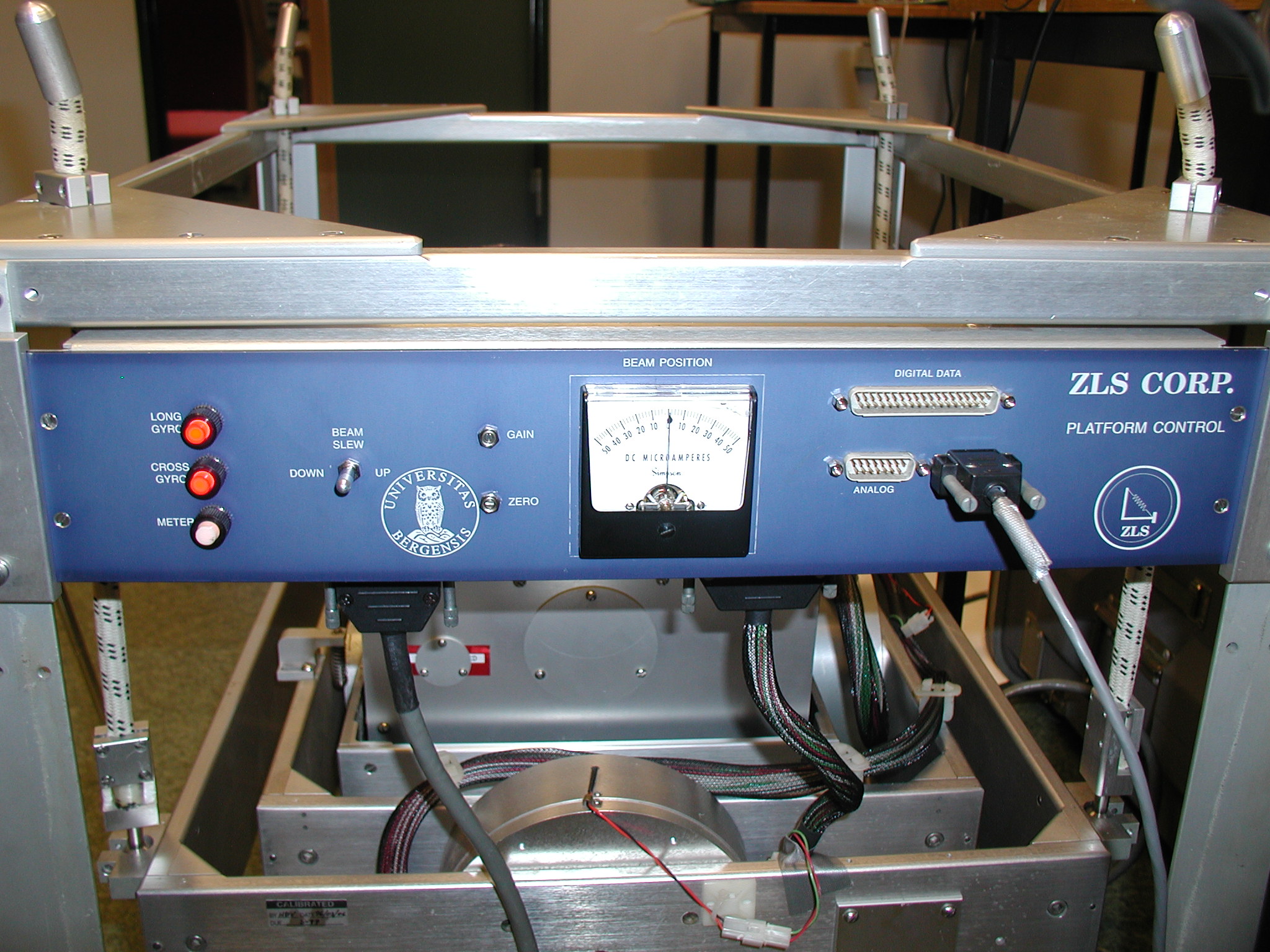

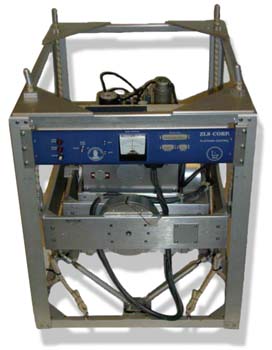

Instrumentet


GEO/UiB Gravimeter webside
Klikk for større bilde.

Installasjon og bruk av gravimeteret på FF "Kronprins Haakon"


BHilder fra gravimeter rom nr 488-331-08 på FF "Kronprins Haakon":

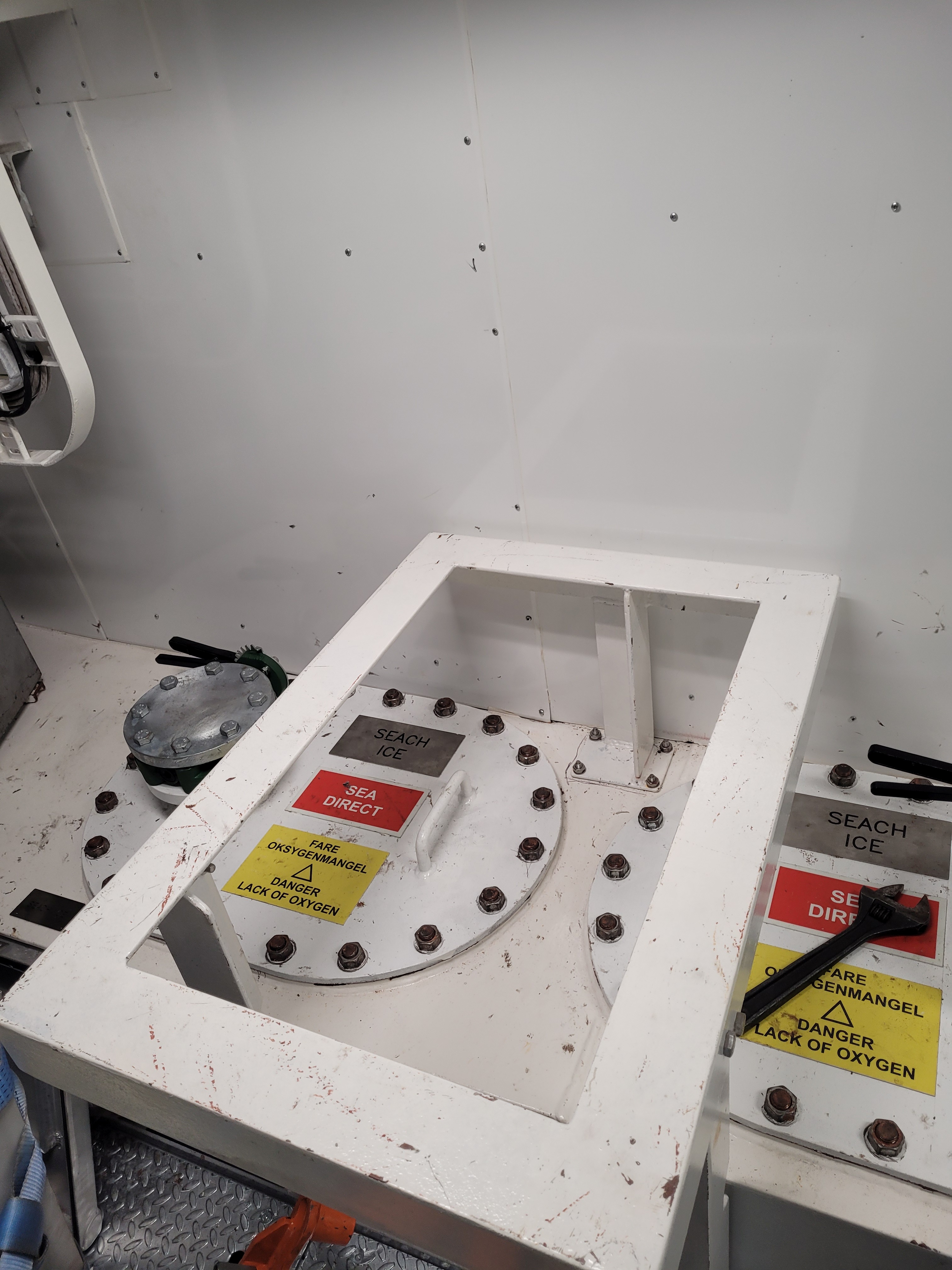

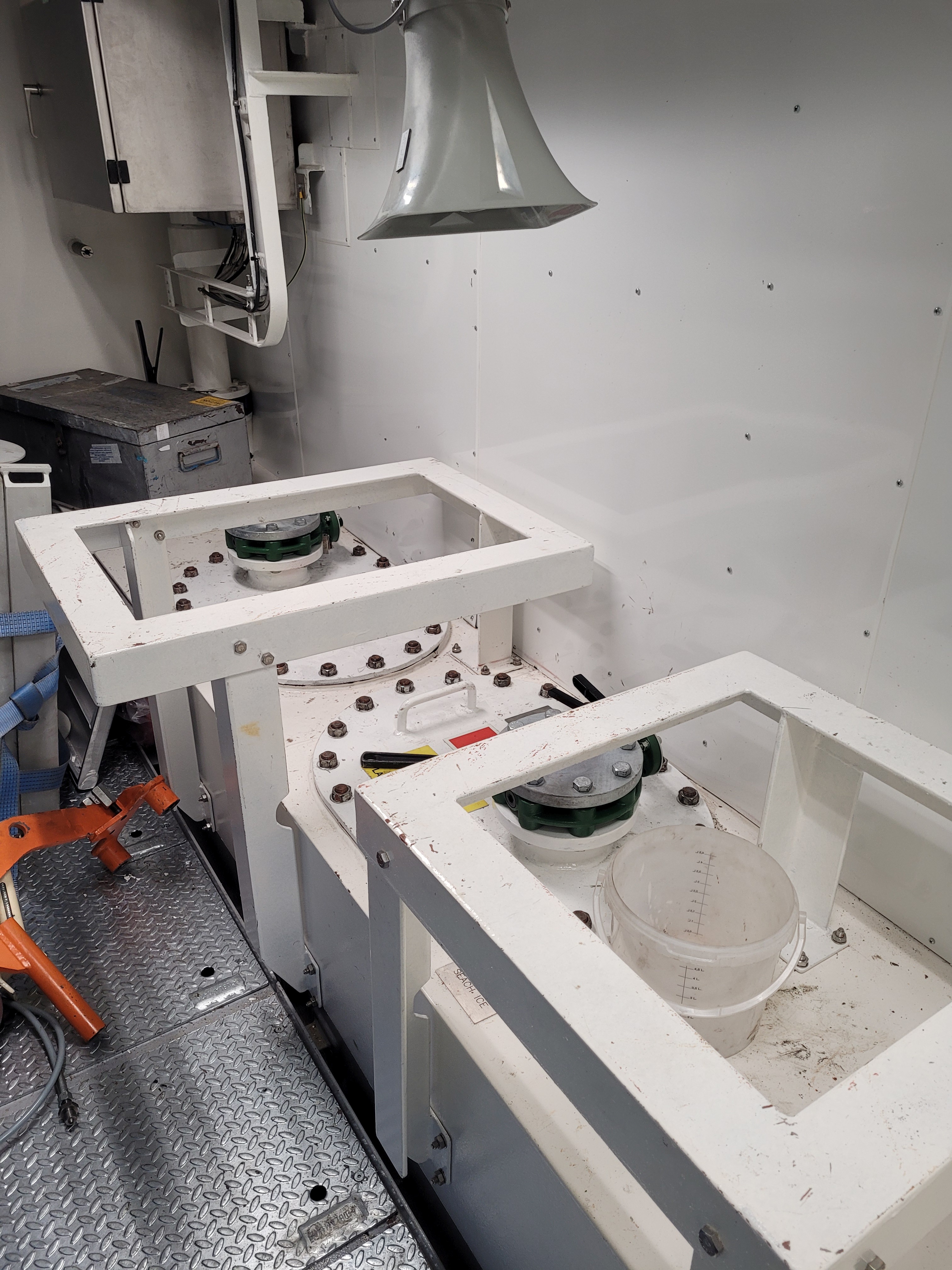

Fundament for gravimeter og power supply kasse.
Klikk for større bilde.

Fundament for gravimeter og power supply kasse.
Sendt fra KH 19.01.2022. Klikk for større bilde.

Klikk for større bilde.

Fundament for gravimeter og power supply kasse.
Sendt fra KH 19.01.2022. Klikk for større bilde.

Feltbus-skap / Gravitymeter Junction Box
Klikk for større bilde.

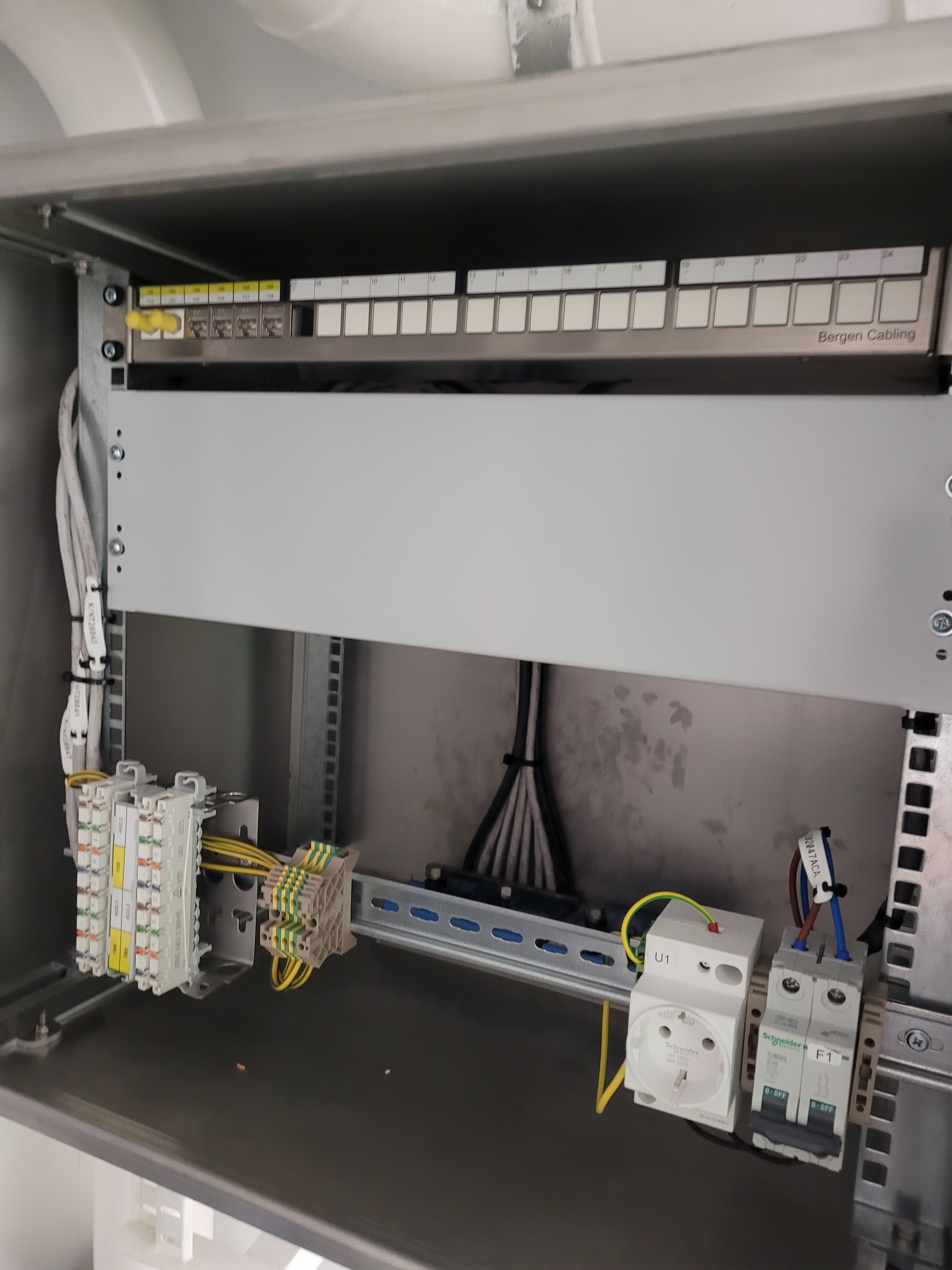

Feltbuss-skap i gravimeter-rom.
Sendt fra KH 19.01.2022. Klikk for større bilde.

Klikk for større bilde.

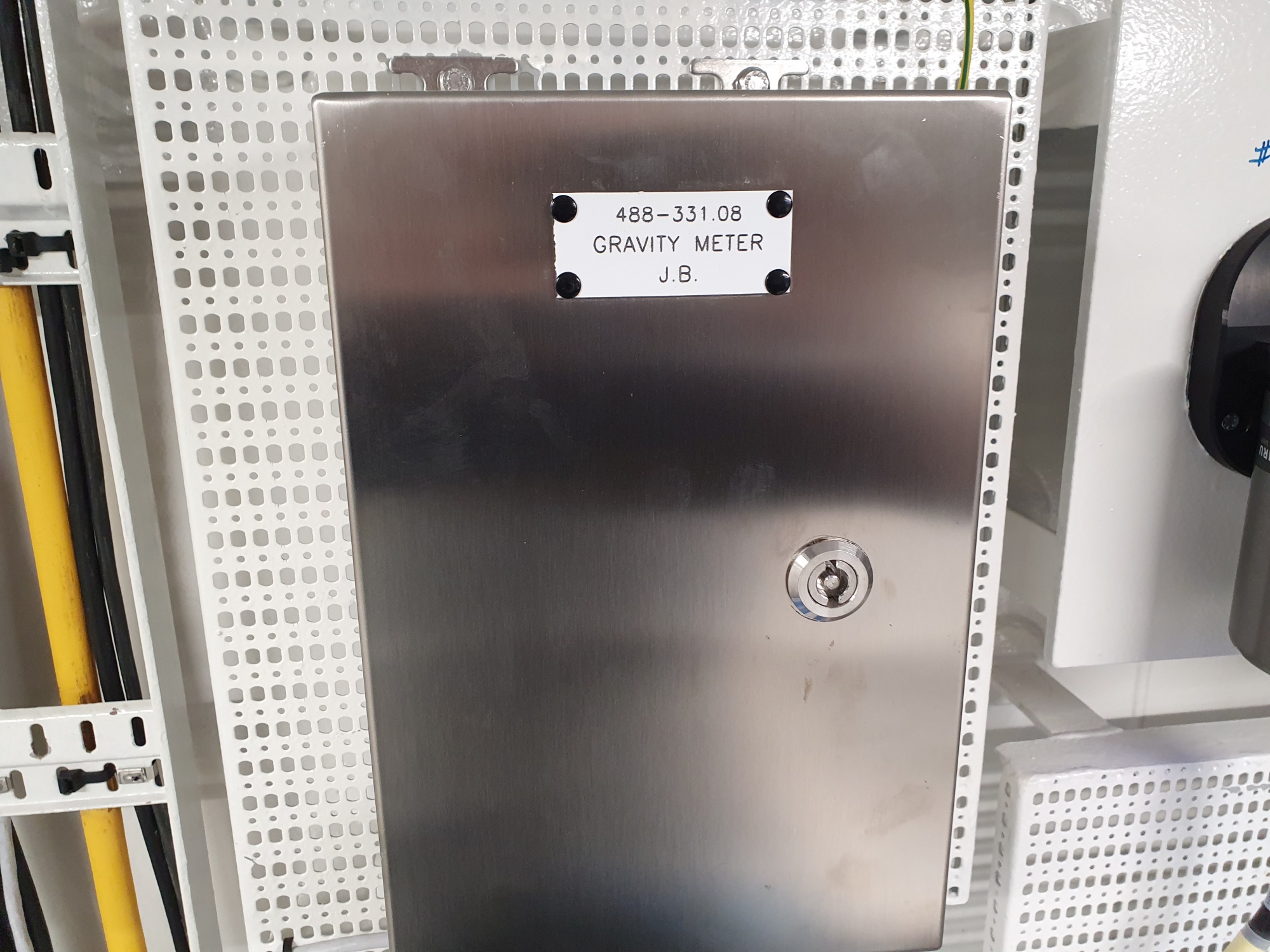

Gravity meter junction box.
Sendt fra KH 12.03.2022. Klikk for større bilde.


Klikk for større bilde.

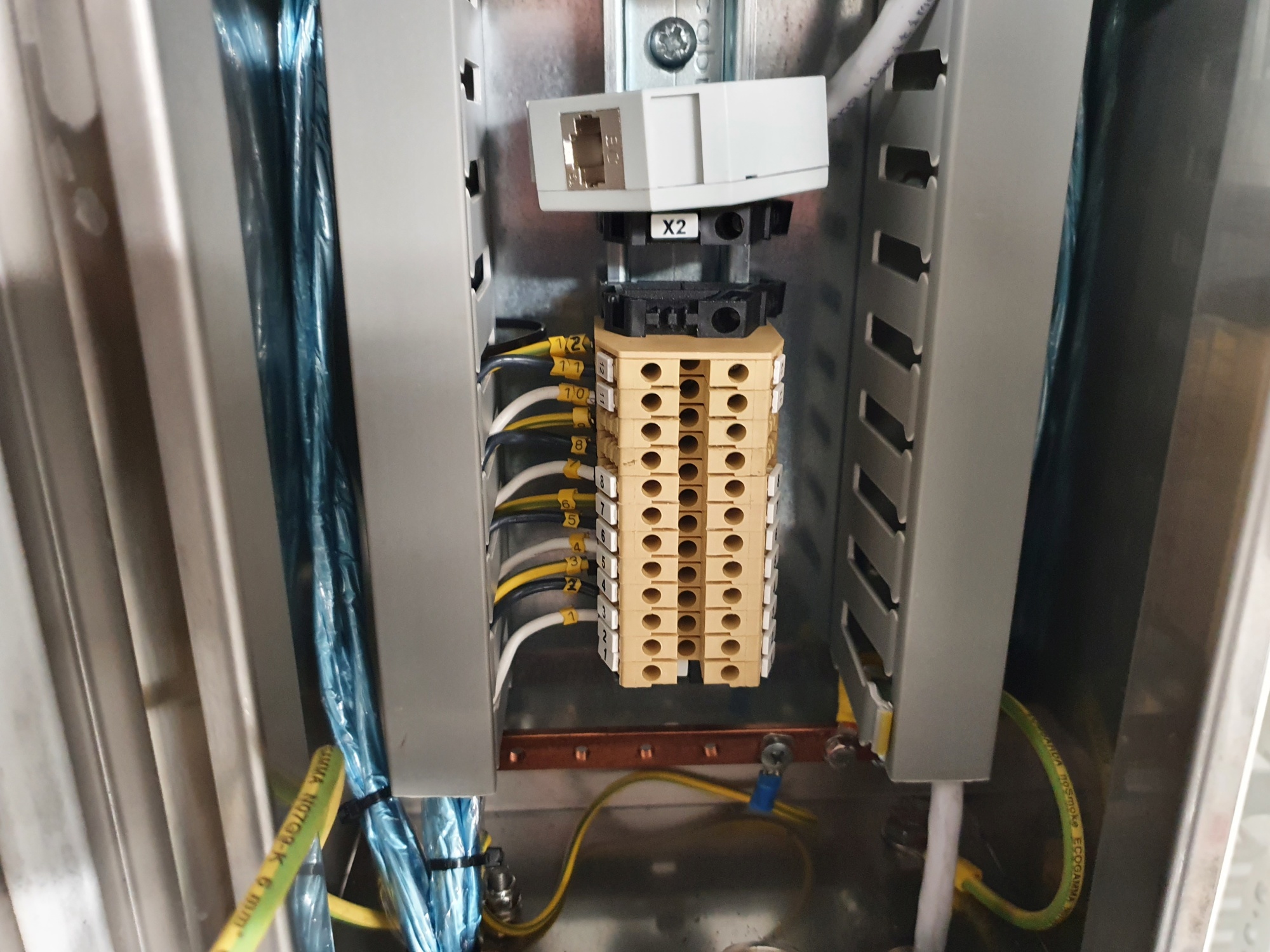

Gravity meter junction box.
Sendt fra KH 12.03.2022. Klikk for større bilde.

Kabelføring mellom gravimeter- (2.dekk) og instrumentrom (7.dekk)


Klikk for større bilde.
Klikk for større bilde.

Korrespondanse i saken


Korrespondanse m/KH instrumentrom ang gravimeterinstallasjon og -oppkopling:
2022-01-26 -- Fra KH
(a) Ja, kan enten bruke en pigtail som kobles til Krone plintet eller lage til kabler med RJ45 plugg.
(b) Vi har Eiva Navipac om bord så vil tro det skal gå greit å få satt opp.
2022-01-24 -- Fra GEO
Gravimeteret:
(a) --- Det er RS-232 serielinje mellom gravimeteret og kontroll-PC'n oppe i instrumentrommet (PC som vi kommer med). Det går vel an å bruke CAT7 forbindelsen til RS-232 data overføring ?
(b) ---- Gravimeter kontroll-PC eksporterer data hvert 10. sekund på egen serielinje. På Mosby og GOS ble slike data snappet opp av Eiva Survey Computer og flettet inn i to andre filer: Skuddpunktsfilen, og en datafil (10 sek logge intervall) som inkluderte koordinater, UTC tid, grav- og magnetometer-data. --- Er det en slik Eiva Survey Computer på KH?
2022-01-19 -- Fra KH
- Ramme til gravity meter er på plass, se bilder under. Trenger eventuelt å borre hull til boltene om dere ikke vil feste med stropper slik jeg ser på bildene fra G.O. Sars.
- Det er kabling til instrumentrom (Cat7 + fiber) i feltbusskapet rett ved siden av fundamentet, der er det også 230v fra UPS.
2022-01-18 -- Fra GEO
I forbindelse med Tokt 2022713 "GoNorth UIB" -- 14.10 - 26.10.2022: Er det mulig å installere gravimeter om bord? Er det ferdig fundament for instrumentet, og er det fremført kabler? Vi nevnte dette i spesifikasjonsfasen i 2016 (Velg "Gravity" i avsnitt 3) men vet ikke om tiltaket ble gjennomført.

Huskeliste ang. gravimeteret


Punkt Dato Stikkord Beskrivelse Status
G-101 2022-01-26 UltraSys
  • UltraSys programvare for Windows 10, for S-99 (og for FOG = Fiber Optic Gyro): Laste ned / anskaffe.
  • Husk parameter tilpasning for S-99.
G-102 2022-01-26 Laptop eller MS-DOS maskin?
  • Laptop m/Win 10 (for UltraSys programmet) - Anskaffe / låne? Den må ha to RS-232 porter.
  • Hvis MS-DOS må brukes: Sette opp to maskiner (en reserve), eventuelt dual-boot DOS+Linux slik at det er lett å hente data --- eller kun MS-DOS og bruke Live-Linux DVD?

Gravity-tie i Longyearbyen


  • Bruk Tyngdestasjon "R" i Sysselmannsboligen i Longyearbyen
  • Punktbeskrivelse (PDF)
  • g-verdi på dette punktet: 9.82958640 (opplyst av Kartverket i epost 24.01.2022)
  • Eksempel på gravity-tie: Utført for Kartverket i januar 2022.

AIRGUN CONTROL - GUNCO


Enheten


Bruker samme modell som Universitetet i Tromsø / Geologisk institutt har: Teledyne, model "Hot Shot". Denne enheten kan skyte enten fire Bolt/G-guns eller to GI (Generator-Injector) guns. Flere enheter kan operere sammen (max 4), slik at i alt 16 Bolt/G-guns kan brukes samtidig.

Click to enlarge.

Front view, airgun controller unit from Teledyne Real Time Systems - model "Hot Shot". Click to enlarge.

Click to enlarge.

Rear view, airgun controller unit from Teledyne Real Time Systems - model "Hot Shot". Click to enlarge.

Interface mellom Survey Computer og Gunco: EIVA Seismic Trigger


Klikk for større bilde.

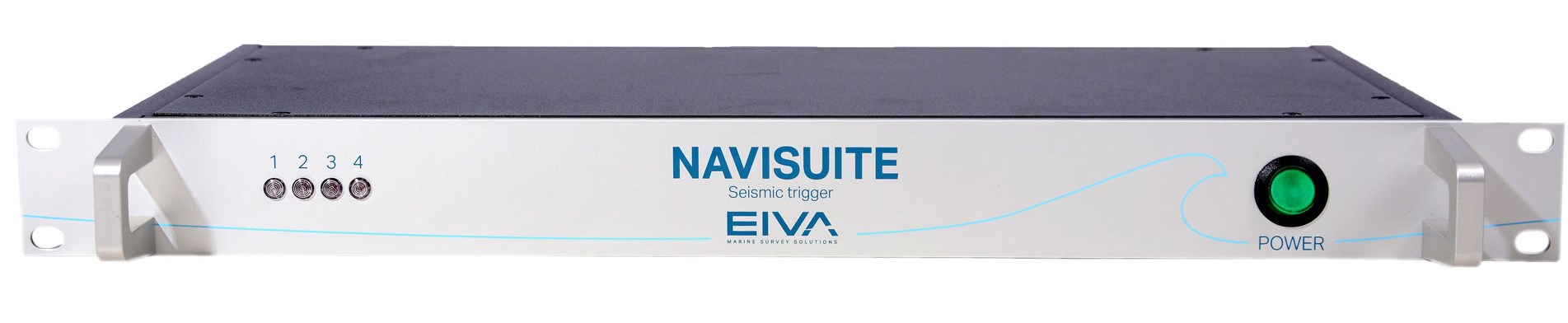

EIVA NaviSuite Seismic Trigger. Klikk for større bilde.

Huskeliste ang. Gunco


Notater fra BOR 2022-01-24:

  • "Vi kan også sette HotShot'en til å skyte på faste tidsintervaller. Jeg testet en del på det før toktet i 2019 og fant ut at det ikke var veldig nøyaktig selv om vi brukt en GPS koblet til Hotshot'en. På OBS toktet i 2019 hadde vi en GPS Synchroniser som var koblet til FTB på Hotshot'ene, og det fungerte greit. Denne boksen har jeg på kontoret."
  • "I mellom Eiva Navipac PC og Hotshot'en, hadde vi en nyinnkjøpt EIVA NaviSuite Seismic Trigger boks. Den tar input fra Navipac (en ASCII character) og sender ut en TTL puls til Hotshot'en. Den står vel fortsatt på G.O. Sars."

Using MOB (Man over-board) input on the "HotShot" airgun contoller


Advise from manufacturer regarding MOB input on the "HotShot" airgun controller:

The man overboard contacts need to be maintained in a closed position for the unit to operate. Once the contacts open the controller will no longer fire. Once closed again it will be able to fire again. So a normally closed pushbutton, with a pull to reset feature is usually what is desired for this. Some users like to have one that is covered as well, so as to not accidentally press it.

Strobe light / flashing beacon - signalling pressurized airguns on deck -- examples


Example: Adeptor.no strobe lights

LUFTKANONER


El.tilkopling


Klikk for større bilde. Δ

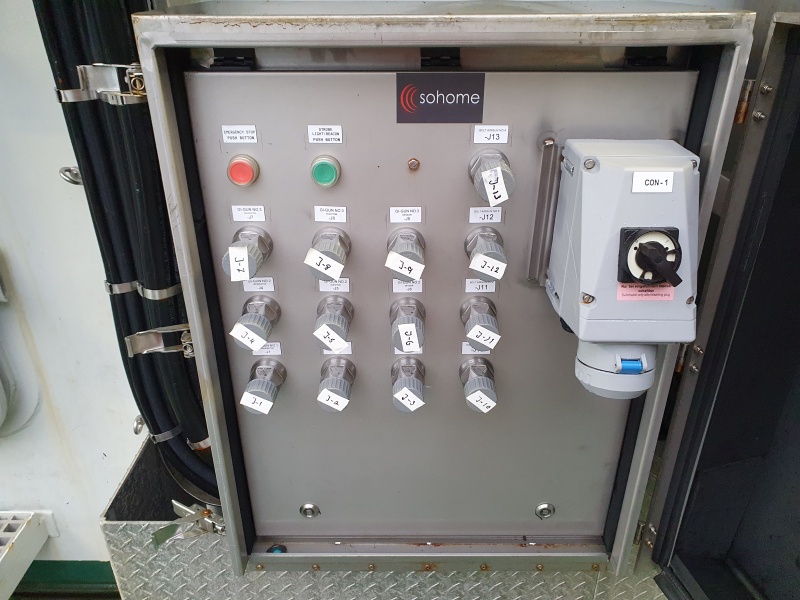

Junction box nr 488-331-06, 3rd deck, port side, aft. Klikk for større bilde.

Klikk for større bilde. Δ

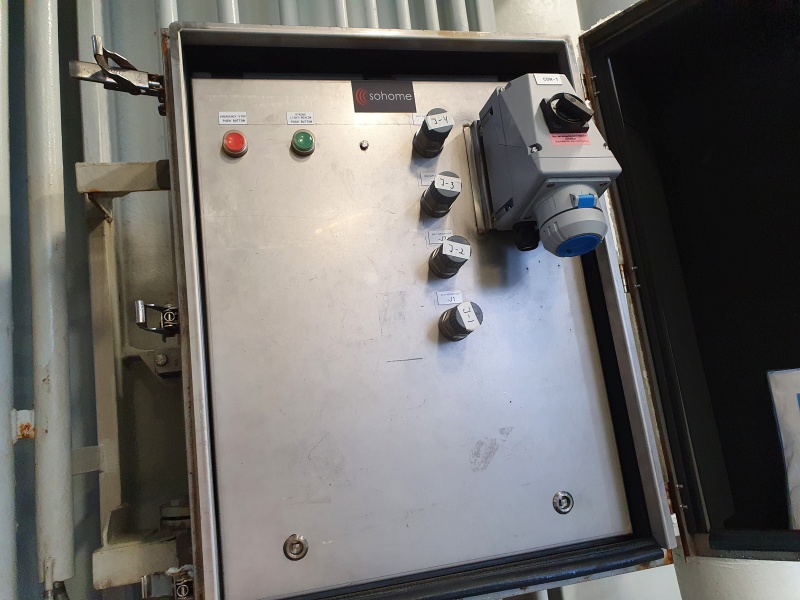

Junction Box nr 488-331-07, 3rd deck, SB, aft. Klikk for større bilde.
